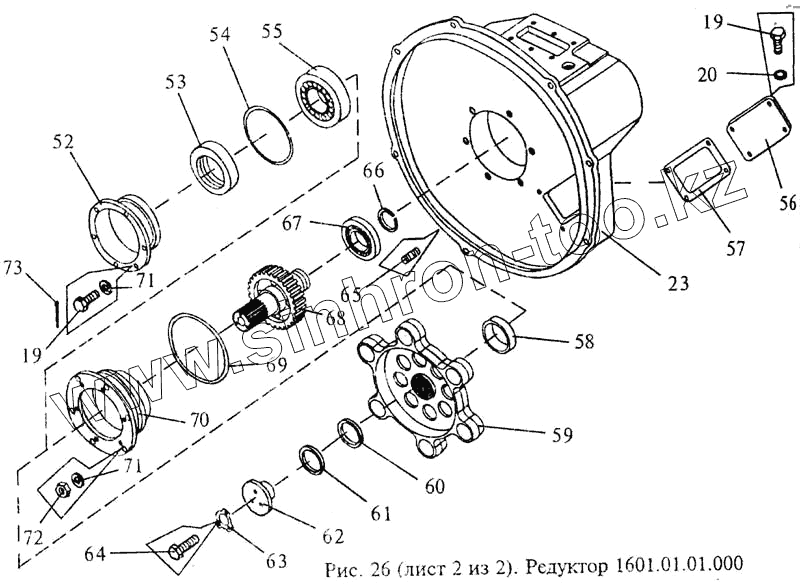

Каталог запасных частей к технике: МЗИК ДП-1604. Редуктор
19
19
20
23
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
71
72
73
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 19 | Болт 3М6-8gх12.46.06 {ГОСТ 7805-70} | Болт 3М6-8gх12.46.06 {ГОСТ 7805-70} | |
| 20 | Шайба 6 65Г 06 {ГОСТ 6402-70} | Шайба 6 65Г 06 {ГОСТ 6402-70} | |
| 23 | 1601.01.01.001 | Корпус | |
| 52 | 1601.01.01.009 | Корпус сальника | |
| 53 | Манжета 1-60х85-15 {ОСТ В38.0522-77/ОСТ В38.05160-78} | Манжета 1-60х85-15 {ОСТ В38.0522-77/ОСТ В38.05160-78} | |
| 54 | Кольцо 2-90-3,5-2035 {ОСТ В38.052-80} | Кольцо 2-90-3,5-2035 {ОСТ В38.052-80} | |
| 55 | Подшипник 309 {ГОСТ 8338-75} | Подшипник 309 {ГОСТ 8338-75} | |
| 56 | 1601.01.01.006 | Крышка | |
| 57 | 1601.01.01.007 | Прокладка | |
| 58 | 1601.01.01.052 | Втулка | |
| 59 | 1601.01.01.051 | Муфта | |
| 60 | 1601.01.01.003 | Шайба | |
| 61 | Кольцо 038-046-46-2-2 {ГОСТ 18829-73} | Кольцо 038-046-46-2-2 {ГОСТ 18829-73} | |
| 62 | 1601.01.01.004 | Крышка | |
| 63 | 1601.01.01.005 | Шайба | |
| 64 | Болт 6-22-Ц {ОСТ 1.31102-80} | Болт 6-22-Ц {ОСТ 1.31102-80} | |
| 65 | Шпилька 2М6-6ех16.66.029 {ГОСТ 22038-76} | Шпилька 2М6-6ех16.66.029 {ГОСТ 22038-76} | |
| 66 | Кольцо В35-Хим.Фос.прм {ГОСТ 13942-86} | Кольцо В35-Хим.Фос.прм {ГОСТ 13942-86} | |
| 67 | Подшипник 207 {ГОСТ 8338-75} | Подшипник 207 {ГОСТ 8338-75} | |
| 68 | 1601.01.01.002 | Шестерня | |
| 69 | Кольцо 2-125-4-3012 {ОСТВ.38.052-80} | Кольцо 2-125-4-3012 {ОСТВ.38.052-80} | |
| 70 | 1601.01.01.008 | Стакан | |
| 71 | Шайба С6х1,2.04.06 {ГОСТ 11371-78} | Шайба С6х1,2.04.06 {ГОСТ 11371-78} | |
| 72 | Гайка (5)-6-Кд {ОСТ 1.33018-80} | Гайка (5)-6-Кд {ОСТ 1.33018-80} | |
| 73 | Проволока КО 0,5 {ГОСТ 792-67} | Проволока КО 0,5 {ГОСТ 792-67} |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
