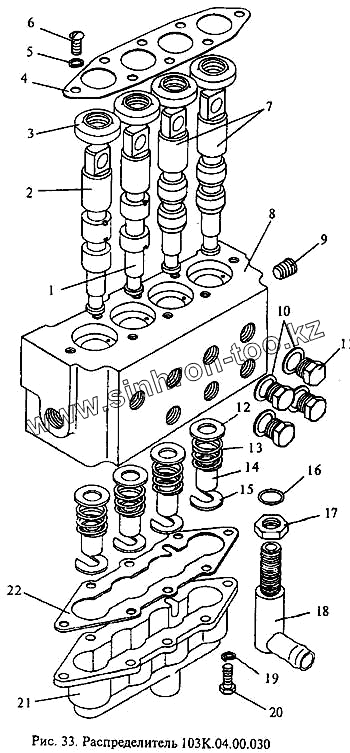

Каталог запасных частей к технике: МЗИК ДП-1604. Распределитель
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 103К.04.00.133 | Золотник | |
| 2 | 103К.04.00.132 | Золотник | |
| 3 | Манжета 2.2-25х42-1 {ГОСТ 8752-79/ОСТ 38.05.146-78} | Манжета 2.2-25х42-1 {ГОСТ 8752-79/ОСТ 38.05.146-78} | |
| 4 | 103.07.04.005 | Крышка | |
| 5 | Шайба 6 65Г 06 {ГОСТ 6402-70} | Шайба 6 65Г 06 {ГОСТ 6402-70} | |
| 6 | Винт ВМ6-8gх10.46.06 {ГОСТ 17473-80} | Винт ВМ6-8gх10.46.06 {ГОСТ 17473-80} | |
| 7 | 103К.04.00.006 | Золотник | |
| 8 | 103К.04.00.007 | Корпус | |
| 9 | 103.05.11.018 | Пробка | |
| 10 | МН3138-62 | Прокладка М20х28х1,5 | |
| 11 | 103К.04.00.039-02 | Пробка | |
| 12 | 1216.04.04.014 | Шайба | |
| 13 | 103.07.04.067 | Пружина | |
| 14 | 103.07.04.066 | Втулка | |
| 15 | 103.07.04.068 | Шайба | |
| 16 | Кольцо 017-021-25-2-2 {ГОСТ 18829-73} | Кольцо 017-021-25-2-2 {ГОСТ 18829-73} | |
| 17 | 103.07.04.086 | Гайка | |
| 18 | 1604.04.00.080 | Угольник | |
| 19 | Шайба 8 65Г 06 {ГОСТ 6402-70} | Шайба 8 65Г 06 {ГОСТ 6402-70} | |
| 20 | Болт М8-8gх20.46.06 {ГОСТ 7796-70} | Болт М8-8gх20.46.06 {ГОСТ 7796-70} | |
| 21 | 103.07.04.002 | Крышка нижняя | |
| 22 | 103.07.04.003 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
