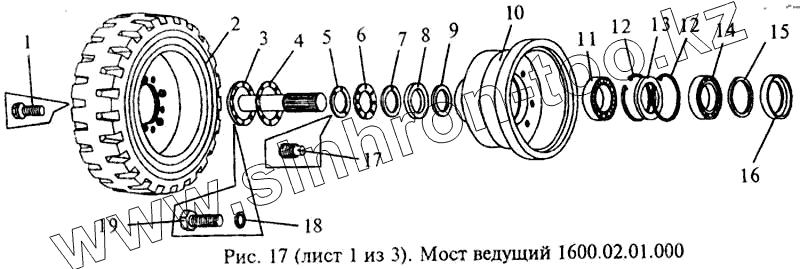

Каталог запасных частей к технике: МЗИК ДП-1604. Мост ведущий
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1216.02.00.012-01 | Болт | |
| 2 | 1216.02.00.010 | Колесо | |
| 3 | 1216.02.00.006 | Полуось | |
| 4 | Кольцо 070-075-30-2-2 {ГОСТ 18829-73} | Кольцо 070-075-30-2-2 {ГОСТ 18829-73} | |
| 5 | 1216.02.00.007 | Контргайка | |
| 6 | 1216.02.00.008 | Шайба | |
| 7 | 1216.02.00.020 | Гайка | |
| 8 | 1216.02.00.004 | Сальник | |
| 9 | 1216.02.00.005 | Шайба | |
| 10 | 1216.02.00.061 | Ступица | |
| 11 | Подшипник 7510А {ГОСТ 27365-87} | Подшипник 7510А {ГОСТ 27365-87} | |
| 12 | 1216.02.00.063 | Кольцо | |
| 13 | 1216.02.00.065 | Втулка | |
| 14 | Подшипник 2007111 {ТУ 37.006.162-89} | Подшипник 2007111 {ТУ 37.006.162-89} | |
| 15 | Манжета 1.2-65х90-3 {ОСТ 38.05146-78/ГОСТ 8752-79} | Манжета 1.2-65х90-3 {ОСТ 38.05146-78/ГОСТ 8752-79} | |
| 16 | 1216.02.00.064 | Втулка | |
| 17 | Винт ВМ6-6gх1О.14Н.06 {ГОСТ 1478-84} | Винт ВМ6-6gх1О.14Н.06 {ГОСТ 1478-84} | |
| 18 | Шайба 10Т 65Г 06 {ГОСТ 6402-70} | Шайба 10Т 65Г 06 {ГОСТ 6402-70} | |
| 19 | Болт М10х1,25-6gх30.88.06 {ГОСТ 7808-70} | Болт М10х1,25-6gх30.88.06 {ГОСТ 7808-70} |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
