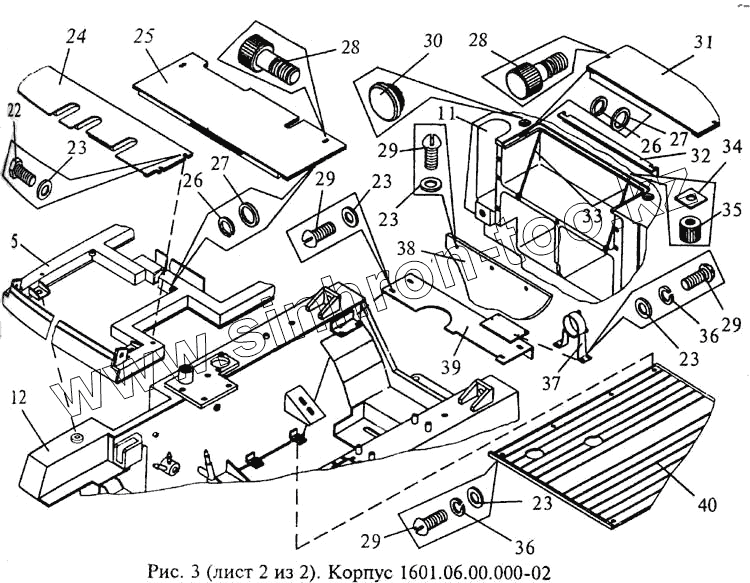

Каталог запасных частей к технике: МЗИК ДП-1604. Корпус
5
11
12
22
23
23
23
23
23
24
25
26
26
27
27
28
28
29
29
29
29
30
31
32
33
34
35
36
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5 | 1604.00.00.200 | Рама | |
| 11 | 1604.00.00.010 | Противовес | |
| 12 | 1604.06.00.000-02 | Корпус | |
| 22 | Болт 6-16-Кд {ОСТ 1.31240-86} | Болт 6-16-Кд {ОСТ 1.31240-86} | |
| 23 | Шайба 2,5-6-14-Кд {ОСТ 1.34505-80} | Шайба 2,5-6-14-Кд {ОСТ 1.34505-80} | |
| 24 | 1604.00.00.060 | Полик | |
| 25 | 1604.00.00.070 | Пол | |
| 26 | Кольцо В8.60С2А.Кд.9хр. {ГОСТ 13940-86} | Кольцо В8.60С2А.Кд.9хр. {ГОСТ 13940-86} | |
| 27 | 1602.16.00.015 | Шайба | |
| 28 | 1604.00.00.053 | Винт | |
| 29 | Винт 6-16-Кд {ОСТ 1.31528-80} | Винт 6-16-Кд {ОСТ 1.31528-80} | |
| 30 | 1602.00.00.015 | Заглушка | |
| 31 | 1604.00.00.050 | Крышка | |
| 32 | 1604.00.00.040 | Планка | |
| 33 | 1604.00.00.007 | Тяга | |
| 34 | 1604.00.00.006 | Шайба | |
| 35 | 1604.00.00.008 | Гайка | |
| 36 | Шайба 6 65Г 029 {ГОСТ 3402-70} | Шайба 6 65Г 029 {ГОСТ 3402-70} | |
| 37 | 1604.00.00.090 | Кронштейн | |
| 38 | 1604.00.00.018 | Шторка | |
| 39 | 1604.00.00.020 | Перемычка | |
| 40 | 1602.00.00.090 | Днище |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
