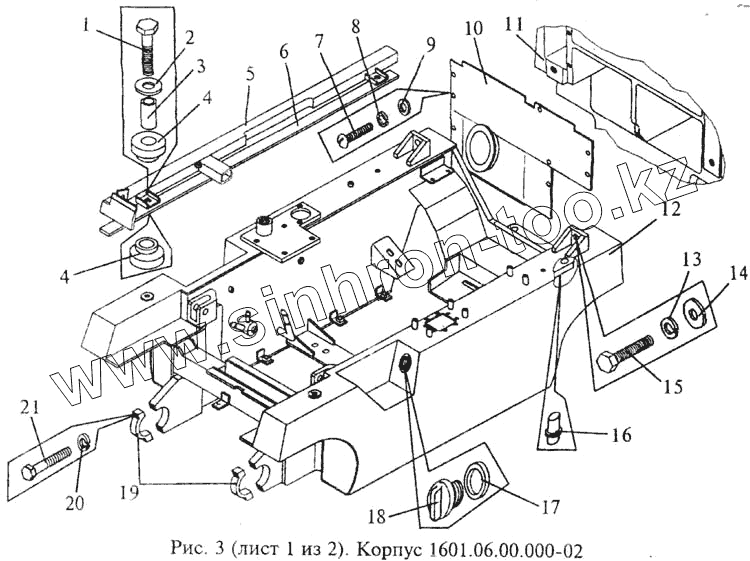

Каталог запасных частей к технике: МЗИК ДП-1604. Корпус
1
2
3
4
4
5
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Болт М12-6ех50.56.029 {ГОСТ 7796-70} | Болт М12-6ех50.56.029 {ГОСТ 7796-70} | |
| 2 | 1604.00.00.002 | Шайба | |
| 3 | 1604.00.00.009 | Втулка | |
| 4 | 1604.00.00.001 | Амортизатор | |
| 5 | 1604.00.00.200 | Рама | |
| 6 | 1604.00.00.235 | Прокладка (50х1445) мм | |
| 6 | 1604.00.00.234 | Прокладка (50х263) мм | |
| 6 | 1604.00.00.233 | Прокладка (50х870) мм | |
| 7 | Винт 8-14-Кд {ОСТ 1.31528-80} | Винт 8-14-Кд {ОСТ 1.31528-80} | |
| 8 | Шайба 8 65Г 06 {ГОСТ 6402-70} | Шайба 8 65Г 06 {ГОСТ 6402-70} | |
| 9 | Шайба С.8х1,5.01.08кп.06 {ГОСТ 11371-78} | Шайба С.8х1,5.01.08кп.06 {ГОСТ 11371-78} | |
| 10 | 1604.00.00.080 | Перегородка | |
| 11 | 1604.00.00.010 | Противовес | |
| 12 | 1601.06.00.000-02 | Корпус | |
| 13 | Шайба С.20.04.029 {ГОСТ 11371-78} | Шайба С.20.04.029 {ГОСТ 11371-78} | |
| 14 | Шайба 20 65Г 029 {ГОСТ 6402-70} | Шайба 20 65Г 029 {ГОСТ 6402-70} | |
| 15 | Болт М20-6ех50.56.029 {ГОСТ 7796-70} | Болт М20-6ех50.56.029 {ГОСТ 7796-70} | |
| 16 | 1601.06.00.056 | Штифт | |
| 17 | 1602.00.00.042 | Кольцо | |
| 18 | 1602.00.00.041 | Крышка | |
| 19 | 1600.06.01.004 | Крышка | |
| 20 | Шайба 16 65Г 029 {ГОСТ 6402-70} | Шайба 16 65Г 029 {ГОСТ 6402-70} | |
| 21 | Болт М16-6ех55.56.029 {ГОСТ 7796-70} | Болт М16-6ех55.56.029 {ГОСТ 7796-70} |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
