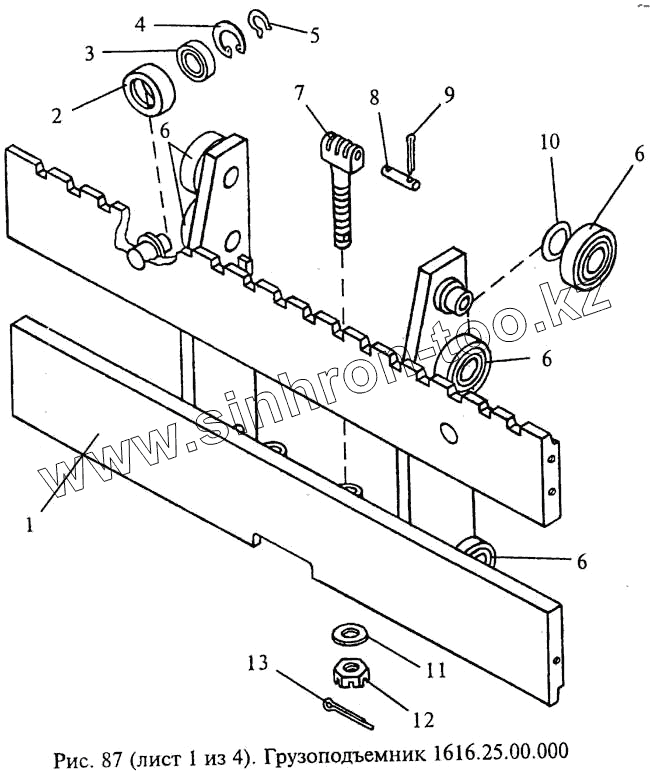

Каталог запасных частей к технике: МЗИК ДП-1604. Грузоподъемник 1616.25.00.000
1
2
3
4
5
6
6
6
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1216.05.00.064-01 | 1216.05.00.064-01 | Прокладка | |
| 1216.05.00.064-02 | 1216.05.00.064-02 | Прокладка | |
| 1216.05.00.064-03 | 1216.05.00.064-03 | Прокладка | |
| 1 | 1616.15.02.000-02 | Каретка | |
| 2 | 1216.05.00.065 | Каток | |
| 3 | Подшипник 80204АС17 {ГОСТ 7242-81} | Подшипник 80204АС17 {ГОСТ 7242-81} | |
| 4 | Кольцо В47-Хим.Фос.прм {ГОСТ 13943-86} | Кольцо В47-Хим.Фос.прм {ГОСТ 13943-86} | |
| 5 | Кольцо В20-Хим.Фос.прм {ГОСТ 13942-86} | Кольцо В20-Хим.Фос.прм {ГОСТ 13942-86} | |
| 6 | Подшипник 460807АКС17 {ТУ 37.006.111-81} | Подшипник 460807АКС17 {ТУ 37.006.111-81} | |
| 7 | 1616.05.00.031 | Тяга | |
| 8 | 1616.05.00.032 | Ось | |
| 9 | Шплинт 2х12.06 {ГОСТ 397-79} | Шплинт 2х12.06 {ГОСТ 397-79} | |
| 10 | 1216.05.00.064 | Прокладка | |
| 11 | Шайба 7019-0395-Хим.Фос.прм {ГОСТ 13438-68} | Шайба 7019-0395-Хим.Фос.прм {ГОСТ 13438-68} | |
| 12 | Гайка М16х1,5-6Н.04.06 {ГОСТ 5932-73} | Гайка М16х1,5-6Н.04.06 {ГОСТ 5932-73} | |
| 13 | Шплинт 3,2х36.06 {ГОСТ 397-79} | Шплинт 3,2х36.06 {ГОСТ 397-79} |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
