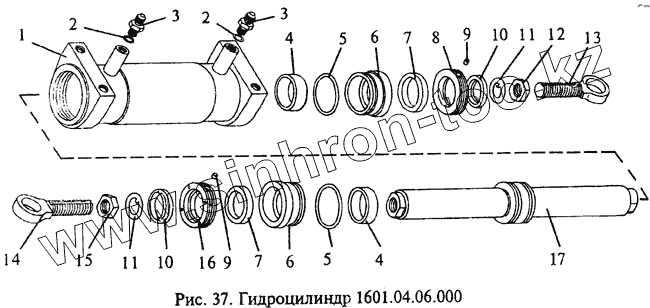

Каталог запасных частей к технике: МЗИК ДП-1604. Гидроцилиндр 1601.04.06.000
1
2
2
3
3
4
4
5
5
6
6
7
7
8
9
9
10
10
11
11
12
13
14
15
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1601.04.06.010 | Цилиндр | |
| 2 | Кольцо 011-015-25-2-2 {ГОСТ 18829-73} | Кольцо 011-015-25-2-2 {ГОСТ 18829-73} | |
| 3 | Проходник ввертной 10-22А {ГОСТ 20195-74} | Проходник ввертной 10-22А {ГОСТ 20195-74} | |
| 4 | 1601.04.06.022 | Втулка | |
| 5 | Кольцо 064-070-36-2-2 {ГОСТ 18829-73} | Кольцо 064-070-36-2-2 {ГОСТ 18829-73} | |
| 6 | 1601.04.06.021 | Корпус | |
| 7 | Манжета комбинированная МКII-50 {ТУ 2-053-1715-84} | Манжета комбинированная МКII-50 {ТУ 2-053-1715-84} | |
| 8 | 1616.04.06.020 | Гайка | |
| 9 | 1616.04.06.021 | Фиксатор | |
| 10 | Грязесъемник 4-50 {ГОСТ 24811-81} | Грязесъемник 4-50 {ГОСТ 24811-81} | |
| 11 | 1616.04.06.104 | Шайба | |
| 12 | 1616.04.06.003 | Гайка | |
| 13 | 1601.04.06.001 | Головка | |
| 14 | 1601.04.06.001-01 | Головка | |
| 15 | 1616.04.06.003-02 | Гайка | |
| 16 | 1616.04.06.020-01 | Гайка | |
| 17 | 1616.04.06.030 | Шток | |
| 17 | 1616.04.06.130 | Шток |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
