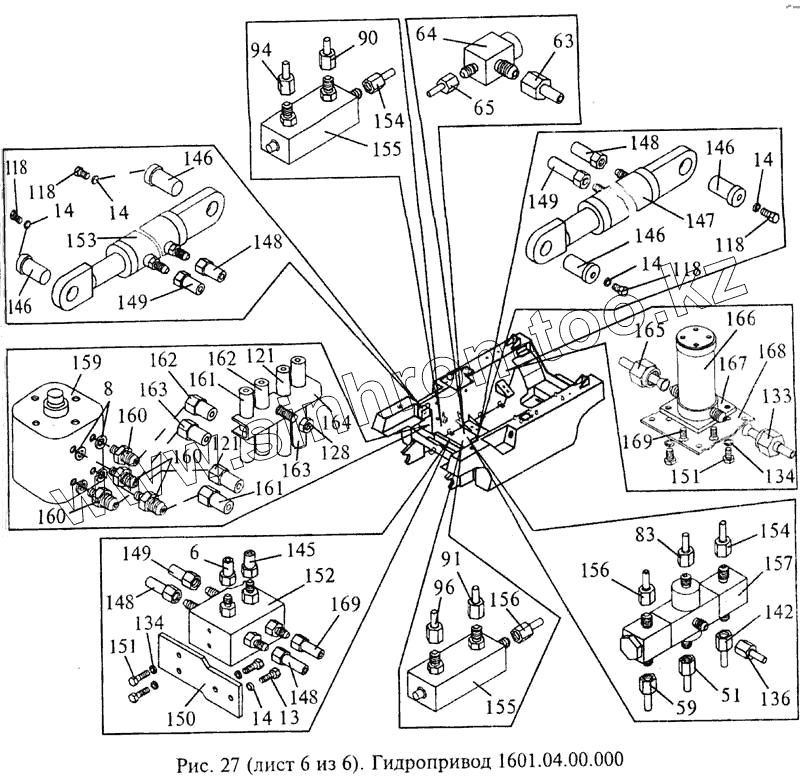

Каталог запасных частей к технике: МЗИК ДП-1604. Гидропривод
6
8
13
14
14
14
14
14
51
59
63
65
83
90
91
94
96
118
118
118
118
121
121
128
133
134
134
136
142
145
146
146
146
146
147
148
148
148
148
149
149
149
150
151
151
152
153
154
154
155
155
156
156
157
159
160
160
160
161
161
162
162
163
163
164
165
166
167
168
169
169
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6 | 1601.04.00.100-04 | Трубопровод | |
| 8 | Прокладка 20М1 {ГОСТ 23358-87} | Прокладка 20М1 {ГОСТ 23358-87} | |
| 13 | Винт 8-16-Ц {ОСТ 1.31502-80} | Винт 8-16-Ц {ОСТ 1.31502-80} | |
| 14 | Шайба 8 65Г 029 {ГОСТ 6402-70} | Шайба 8 65Г 029 {ГОСТ 6402-70} | |
| 51 | 1601.04.00.120-19 | Трубопровод | |
| 59 | 1601.04.00.120-26 | Трубопровод | |
| 63 | 1601.04.00.100-11 | Трубопровод | |
| 65 | 1601.04.00.100-17 | Трубопровод | |
| 83 | 1601.04.00.120-04 | Трубопровод | |
| 90 | 1601.04.00.120-01 | Трубопровод | |
| 91 | 1601.04.00.120-12 | Трубопровод | |
| 94 | 1601.04.00.120 | Трубопровод | |
| 96 | 1601.04.00.120-07 | Трубопровод | |
| 118 | Болт М8-6ех20.109.40Х.029 {ГОСТ 7796-70} | Болт М8-6ех20.109.40Х.029 {ГОСТ 7796-70} | |
| 121 | 1601.04.00.100-02 | Трубопровод | |
| 128 | Гайка 6-Кд {ОСТ 1.33018-80} | Гайка 6-Кд {ОСТ 1.33018-80} | |
| 133 | 1601.04.00.100-06 | Трубопровод | |
| 134 | Шайба 6 65Г 029 {ГОСТ 6402-70} | Шайба 6 65Г 029 {ГОСТ 6402-70} | |
| 136 | 1601.04.00.120-20 | Трубопровод | |
| 142 | 1601.04.00.120-24 | Трубопровод | |
| 145 | 1601.04.00.100-05 | Трубопровод | |
| 146 | 1216.04.00.020 | Палец | |
| 147 | 1601.04.05.100-01 | Гидроцилиндр | |
| 148 | 3000.04.00.280-02 | Рукав высокого давления | |
| 149 | 3000.04.00.280-03 | Рукав высокого давления | |
| 150 | 1601.04.00.011 | Кронштейн | |
| 151 | Винт 6-14-Ц {ОСТ 1.31501-8} | Винт 6-14-Ц {ОСТ 1.31501-8} | |
| 152 | 1601.04.18.000 | Коллектор | |
| 153 | 1601.04.05.000 | Гидроцилиндр | |
| 154 | 1601.04.00.120-08 | Трубопровод | |
| 155 | 1600.04.02.000 | Клапан управления | |
| 156 | 1601.04.00.120-05 | Трубопровод | |
| 157 | 1601.04.04.000 | Блок клапанов "ИЛИ" | |
| 158 | 1601.04.02.000 | Клапан | |
| 159 | Насос-дозатор НДМ-80-10У {ТУ 23.5785851-91} | Насос-дозатор НДМ-80-10У {ТУ 23.5785851-91} | |
| 160 | 1600.04.00.018 | Штуцер | |
| 161 | 1601.04.00.100-03 | Трубопровод | |
| 162 | 1601.04.00.100-07 | Трубопровод | |
| 163 | 1601.04.00.100-08 | Трубопровод | |
| 164 | 1601.04.00.315 | Прижим | |
| 165 | 1601.04.00.100-18 | Трубопровод | |
| 166 | 1601.04.09.000 | Фильтр | |
| 167 | 1601.04.00.014 | Пластина | |
| 168 | 1604.00.00.200 | Рама | |
| 169 | Винт {ОСТ 1.31542-80} | Винт {ОСТ 1.31542-80} |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
