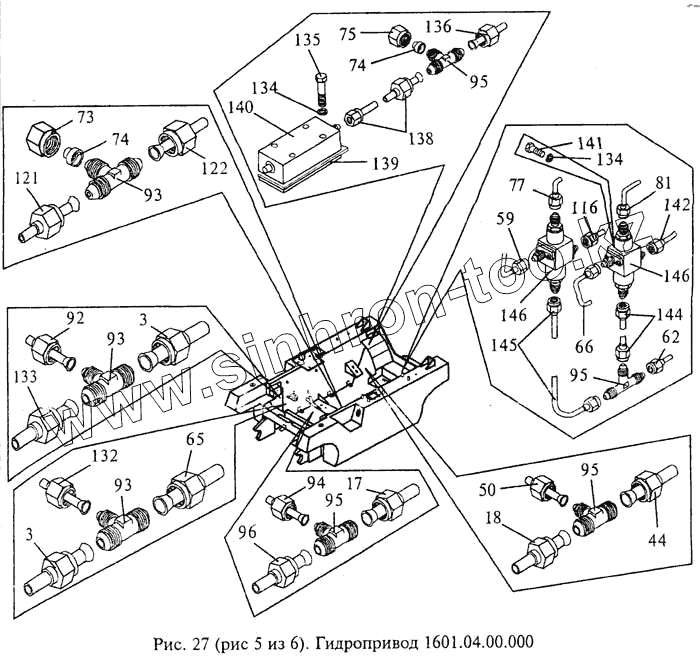

Каталог запасных частей к технике: МЗИК ДП-1604. Гидропривод
3
3
17
18
44
50
59
62
65
66
73
73
74
74
77
81
92
93
93
93
94
95
95
95
95
96
121
122
132
133
134
134
135
136
138
139
140
141
142
144
145
146
146
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3 | 1601.04.00.100 | Трубопровод | |
| 17 | 1601.04.00.120-22 | Трубопровод | |
| 18 | 1601.04.00.120-03 | Трубопровод | |
| 44 | 1601.04.00.120-06 | Трубопровод | |
| 50 | 1601.04.00.120-14 | Трубопровод | |
| 59 | 1601.04.00.120-26 | Трубопровод | |
| 62 | 1601.04.00.120-31 | Трубопровод | |
| 65 | 1601.04.00.100-17 | Трубопровод | |
| 66 | 1601.04.00.120-25 | Трубопровод | |
| 73 | Гайка накидная 6-22А {ГОСТ 13957-74} | Гайка накидная 6-22А {ГОСТ 13957-74} | |
| 74 | Крышка 1-6-22-Ц {ГОСТ 13976-74} | Крышка 1-6-22-Ц {ГОСТ 13976-74} | |
| 77 | 1601.04.00.120-27 | Трубопровод | |
| 81 | 1601.04.00.120-29 | Трубопровод | |
| 92 | 1601.04.00.120-13 | Трубопровод | |
| 93 | Тройник переходной 1-6-10-22 {ГОСТ 13965-74} | Тройник переходной 1-6-10-22 {ГОСТ 13965-74} | |
| 94 | 1601.04.00.120 | Трубопровод | |
| 95 | Тройник проходной 6-22 {ГОСТ 13964-74} | Тройник проходной 6-22 {ГОСТ 13964-74} | |
| 96 | 1601.04.00.120-07 | Трубопровод | |
| 121 | 1601.04.00.100-02 | Трубопровод | |
| 122 | 1601.04.00.290 | Рукав высокого давления | |
| 132 | 1601.04.00.120-15 | Трубопровод | |
| 133 | 1601.04,00.100-06 | Трубопровод | |
| 134 | Шайба 6 65Г 029 {ГОСТ 6402-70} | Шайба 6 65Г 029 {ГОСТ 6402-70} | |
| 135 | Болт 6-38-Кд {ОСТ 1.31103-80} | Болт 6-38-Кд {ОСТ 1.31103-80} | |
| 136 | 1601.04.00.120-20 | Трубопровод | |
| 138 | 1601.04.00.120-23 | Трубопровод | |
| 139 | 1601.04.00.012 | Планка | |
| 140 | 1600.04.05.000 | Сервоцилиндр | |
| 141 | Винт 6-12-Кд {ОСТ 1.31501-80} | Винт 6-12-Кд {ОСТ 1.31501-80} | |
| 142 | 1601.04.00.120-24 | Трубопровод | |
| 143 | 1601.04.00.120-28 | Трубопровод | |
| 144 | 1601.04.00.120-32 | Трубопровод | |
| 145 | 1601.04.00.120-30 | Трубопровод | |
| 146 | 1601.04.00.250 | Клапан |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
