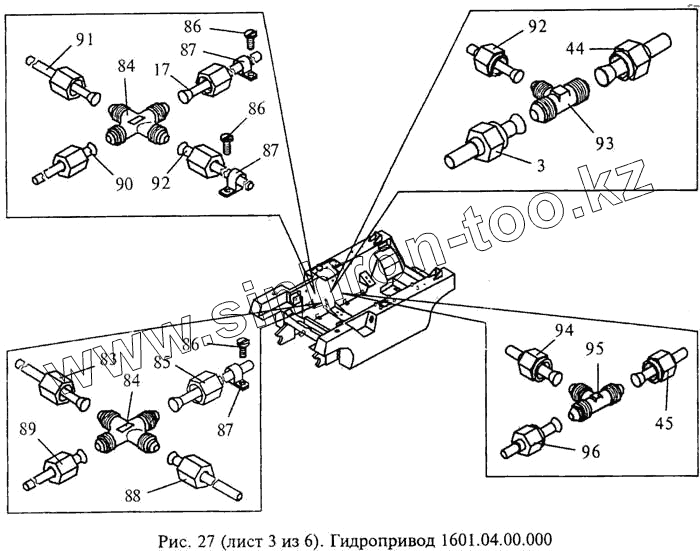

Каталог запасных частей к технике: МЗИК ДП-1604. Гидропривод
3
17
44
45
83
84
84
85
86
86
86
87
87
87
88
89
90
91
92
92
93
94
95
96
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3 | 1601.04.00.100 | Трубопровод | |
| 17 | 1601.04.00.120-22 | Трубопровод | |
| 44 | 1601.04.00.120-06 | Трубопровод | |
| 45 | 1601.04.00.120-21 | Трубопровод | |
| 83 | 1601.04.00.120-04 | Трубопровод | |
| 84 | Крестовина проходная 6-22-Ц {ГОСТ 13967-74} | Крестовина проходная 6-22-Ц {ГОСТ 13967-74} | |
| 85 | 1601.04.00.120-18 | Трубопровод | |
| 86 | Винт 5-10-Кд {ОСТ 1.31538-80} | Винт 5-10-Кд {ОСТ 1.31538-80} | |
| 87 | Хомут ТКIII-6-12-Кд.15хр {ГОСТ 17679-80} | Хомут ТКIII-6-12-Кд.15хр {ГОСТ 17679-80} | |
| 88 | 1601.04.00.120-17 | Трубопровод | |
| 89 | 1601.04.00.120-11 | Трубопровод | |
| 90 | 1601.04.00.120-01 | Трубопровод | |
| 91 | 1601.04.00.120-12 | Трубопровод | |
| 92 | 1601.04.00.120-13 | Трубопровод | |
| 93 | Тройник переходной 1-6-10-22 {ГОСТ 13965-74} | Тройник переходной 1-6-10-22 {ГОСТ 13965-74} | |
| 94 | 1601.04.00.120 | Трубопровод | |
| 95 | Тройник проходной 6-22 {ГОСТ 13964-74} | Тройник проходной 6-22 {ГОСТ 13964-74} | |
| 96 | 1601.04.00.120-07 | Трубопровод |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
