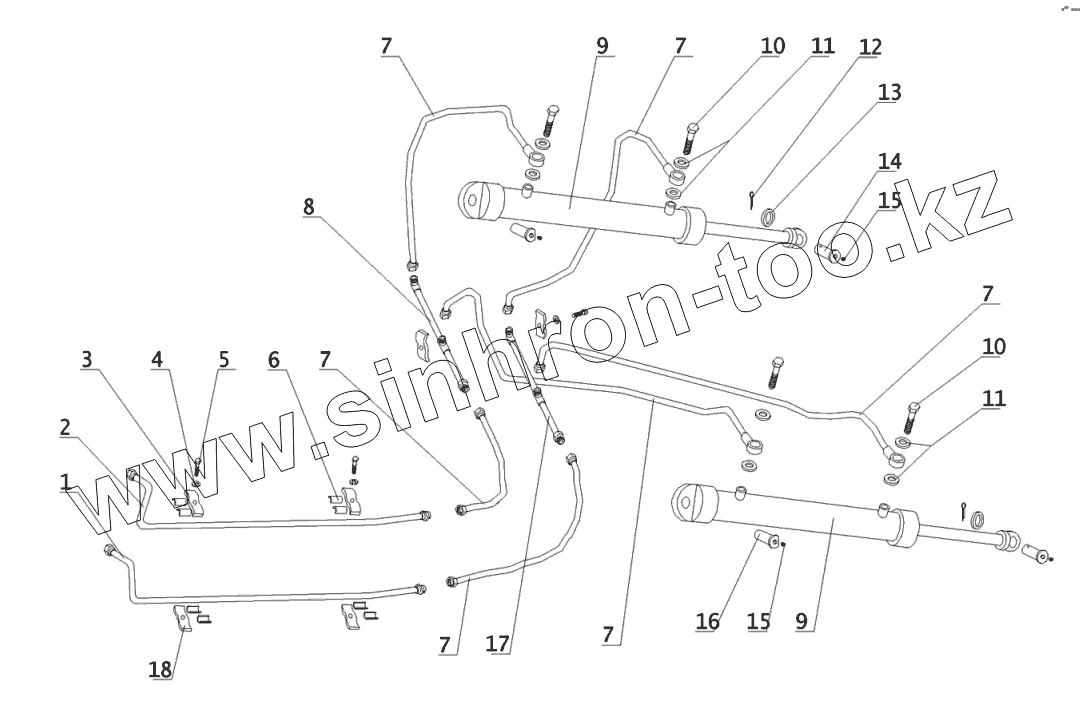

Каталог запасных частей к технике: МТЗ ТТР-401М. Гидросистема отвала
1
2
3
4
5
6
7
7
7
7
7
7
8
9
9
10
10
11
11
12
13
14
15
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Т17-4600150 | Трубопровод | |
| 2 | Т17-4600100 | Трубопровод | |
| 3 | 70-3407146 | Планка | |
| 4 | 4598166046 | Шайба 8Т | |
| 5 | М8-6gx20.88.35.019 | Болт | |
| 6 | 70-3506027 | Втулка | |
| 7 | Н.036.83.040 | Рукав высокого давления | |
| 8 | Т17-4600120 | Трубопровод | |
| 9 | Т17-4607150 | Цилиндр гидравлический | |
| 10 | 40-4607032 | Болт | |
| 11 | 40-4607032-А | Шайба | |
| 12 | 5х45.019 | Шплинт 5х45.019 | |
| 13 | 82.6-4712002 | Шайба | |
| 14 | Т17-4600011 | Палец | |
| 15 | 1.3Ц9хр | Масленка | |
| 16 | Т17-4600012 | Палец | |
| 17 | Т17-4600120 | Трубопровод | |
| 18 | 70-3407144 | Планка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
