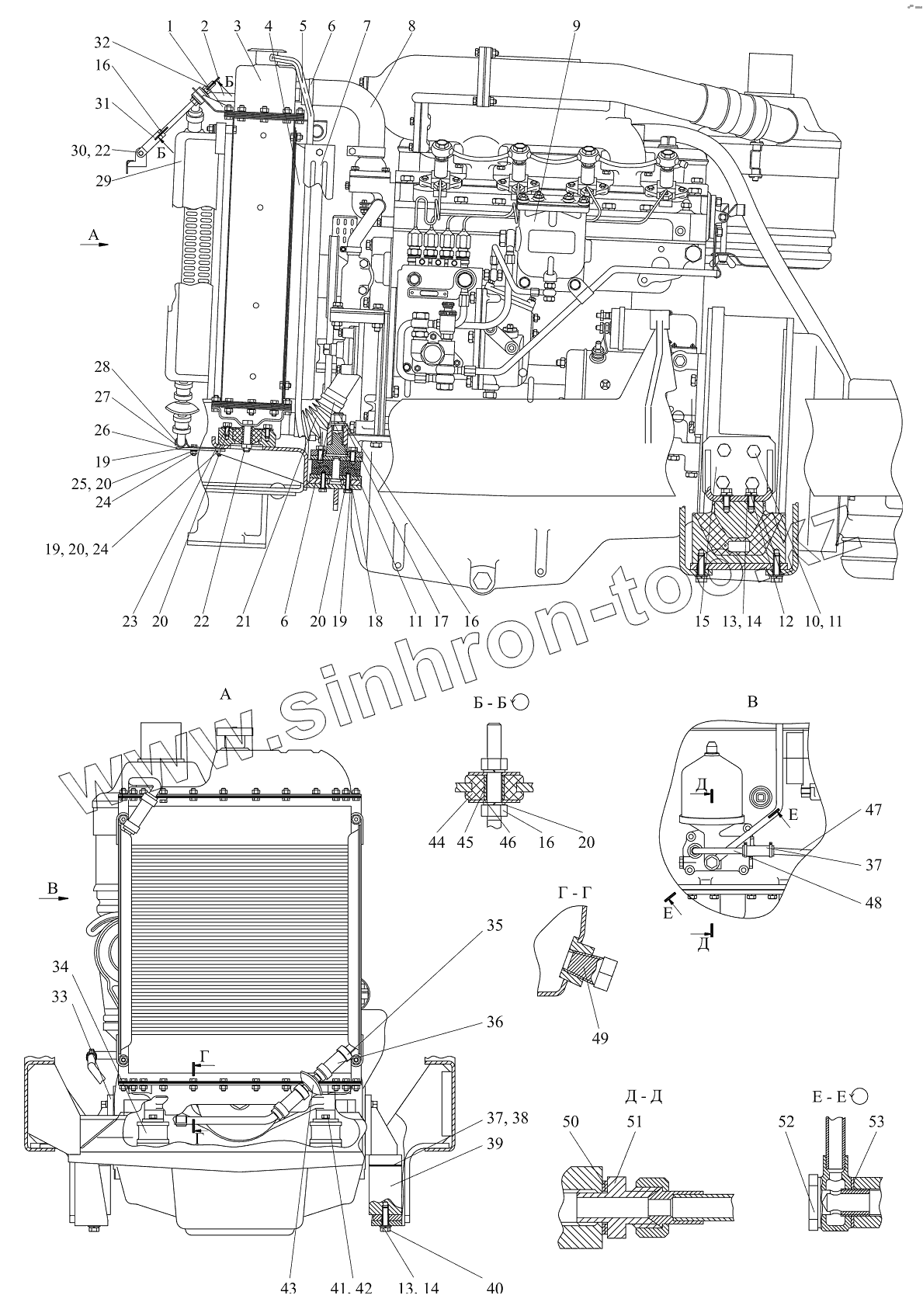

Каталог запасных частей к технике: МТЗ Ш-353М. Установка силовая Ш353М-1001010-Б
1
2
3
4
5
6
6
7
8
9
10
11
11
12
13
13
14
14
15
16
16
16
17
18
19
19
19
20
20
20
20
20
21
22
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ш353М-1001015 | Кронштейн | |
| 2 | Ш353М-1001020 | Маслопровод | |
| 3 | 70У.13.01.010 | Радиатор водяной | |
| 4 | 70-1309080 | Кожух | |
| 5 | 70-1303158 | Трубка | |
| 6 | TORRO32-50/9-C6W | Хомут «НОРМА» | |
| 7 | 80-1309100 | Ограждение вентилятора | |
| 8 | 85-1303001 | Шланг | |
| 9 | Ш353М-1002010-Б | Агрегат силовой | |
| 10 | БолтМ16-6gx40.88.35.019 | Болт М16-6gx40.88.35.019 | |
| 11 | 4598166070 | Шайба 16ОТ | |
| 12 | БолтМ12-6gx25.88.35.019 | Болт М12-6gx25.88.35.019 | |
| 13 | ШайбаС12.01.019 | Шайба | |
| 14 | 4598166068 | Шайба 12ОТ | |
| 15 | Ш353М-1001060 | Кронштейн | |
| 16 | ГайкаМ16-6H.6.019 | Гайка М16-6H.6.019 | |
| 17 | 52-2301065 | Шайба | |
| 18 | Ш353М-1001040 | Кронштейн | |
| 19 | БолтМ8-6gx25.88.35.019 | Болт М8-6gx25.88.35.019 | |
| 20 | Шайба8Т | Шайба 8Т | |
| 21 | Ш353М-1303011 | Шланг | |
| 22 | Шплинт3,2х18.016 | Шплинт 3,2х18.016 | |
| 23 | БолтМ8-6gx20.88.35.019 | Болт | |
| 24 | ГайкаМ8-6H.6.019 | Гайка М8-6H.6.019 | |
| 25 | ШайбаС8.01.019 | Шайба | |
| 26 | Ш353М-1001022 | Платик | |
| 27 | Ш353М-1001034 | Держатель | |
| 28 | 70-3506027 | Втулка | |
| 29 | 80У.14.05.010-1 | Радиатор масляный | |
| 30 | Палец8х30 | Палец | |
| 31 | А20-213-А | Вилка | |
| 32 | Ш353М-1001013 | Тяга | |
| 33 | Ш353М-1001060-01 | Кронштейн | |
| 34 | 240-1001025 | Амортизатор | |
| 35 | TORRO16-25/9-C6W | Хомут | |
| 36 | 70-1405013 | Шланг | |
| 37 | Ш353М-1001017 | Прокладка | |
| 38 | Ш353М-1001017-01 | Прокладка | |
| 39 | 504В-1001500 | Подушка боковой опоры | |
| 40 | БолтМ12-6gx40.88.35.019 | Болт | |
| 41 | БолтМ10-6gx20.88.35.019 | Болт | |
| 42 | 4598166067 | Шайба 10ОТ | |
| 43 | 70-14052230 | Фильтр | |
| 44 | МЛ127-1002011 | Втулка резиновая | |
| 45 | МЛ127-1002008 | Распорка | |
| 46 | МЛ127-1002009 | Шайба | |
| 47 | Ш353М-1001033 | Маслопровод | |
| 48 | Ш353М-10001030 | Маслопровод | |
| 49 | 40-4607038-А | Шайба | |
| 50 | 40-4607038-А | Шайба | |
| 51 | 80-1405089 | Штуцер | |
| 52 | 40-4607032 | Болт | |
| 53 | КГ1/4.А12.019 | Пробка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
