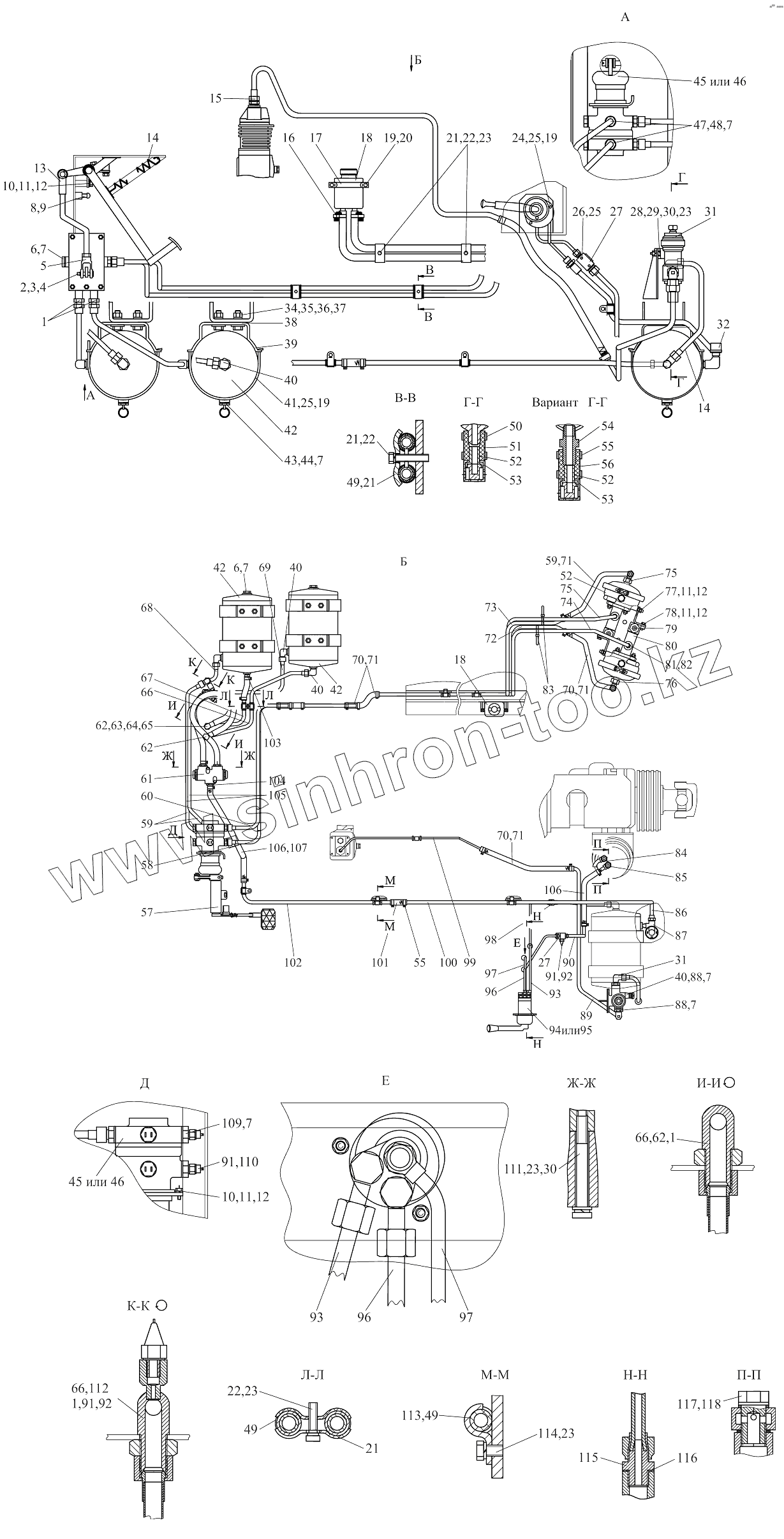

Каталог запасных частей к технике: МТЗ Ш-353М. Система управления тормозами Ш353М-3500010

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
3
4
5
6
6
7
7
7
7
7
7
7
8
9
10
10
11
11
11
11
12
12
12
12
13
14
14
15
16
17
18
18
19
19
19
20
21
21
21
21
22
22
22
23
23
23
23
23
24
25
25
25
26
27
27
28
29
30
30
31
31
31
32
34
35
36
37
38
39
40
40
40
40
41
42
42
42
43
44
45
45
46
46
47
48
49
49
49
50
51
52
52
52
53
53
54
55
55
56
57
58
59
59
60
61
62
62
62
63
64
65
66
66
66
67
68
69
70
70
70
71
71
71
71
72
73
74
75
75
76
77
78
79
80
81
82
83
84
85
86
87
88
88
89
90
91
91
91
92
92
93
93
94
95
96
96
97
97
98
99
100
101
102
103
104
105
106
106
107
109
110
111
112
113
114
115
116
117
118
Позиция на иллюстрации Заводской номер детали Название детали
1 ГайкаМ20-6Н.6.019 Гайка
2 МЛ127-3500006 Ось
3 ШайбаС12.01.019 Шайба
4 Шплинт3,2х18.019 Шплинт
5 70-3514022 Вилка
6 МЛ127-3500003 Пробка
7 В50-3522023 Прокладка
8 354-3514029 Болт
9 ГайкаМ10-6Н.6.019 Гайка
10 БолтМ10-6gх30.88.35.019 Болт
11 4598166067 Шайба 10ОТ
12 ШайбаС10.01.019 Шайба С10.01.019
13 Ш353М-3500300-А Тяга
14 Ш353М-3500016 Пружина
15 Н.036.05.002 Штуцер
16 TORRO12-22/971 Хомут
17 Ш353М-3500006 Хомут
18 21011-3505100 Бачок тормозной
19 4598166045 Шайба 6Т
20 БолтМ6-6gх20.88.35.019 Болт
21 70-3407146 Планка
22 БолтМ8-6gх30.88.35.019 Болт
23 4598166046 Шайба 8Т
24 ВинтВ.М6-6gх20.58.019 Винт
25 ГайкаМ6-6Н.6.019 Гайка
26 БолтМ6-6gх40.88.35.019 Болт
27 353-3502011 Штуцер
28 БолтМ8-6gх25.88.35.019 Болт
29 ГайкаМ8-6Н.6.019 Гайка
30 ШайбаС8.01.019 Шайба
31 100-3512010 Регулятор давления
31 11.3512010-10 Регулятор давления
32 ДД-10-01М Датчик
33 Ш353М-3500095 Трубопровод
34 БолтМ16-6gх40.88.35.019 Болт
35 ГайкаМ16-6Н.6.019 Гайка
36 ШайбаС16.01.019 Шайба С 16.01.019
37 4598166070 Шайба 16ОТ
38 В50-3513025-А Кронштейн
39 ПР-43-01 Уплотнитель
40 МЛ131-3500009 Штуцер
41 В50-3513032 Хомут
42 МЛ127-3513020 Баллон
43 85-3513110 Клапан в сборе
44 Н50-4202146 Кольцо
45 100-3514008 Кран тормозной двухсекционный с рычагом
46 64221-3514008 Кран тормозной двухсекционный с рычагом
47 МЛ131-3500003 Штуцер
48 70-3513015 Угольник
49 70-3506027 Втулка
50 TORRO20-32/971 Хомут
51 Ш353М-3500007 Шланг
52 ПГ21-13-06 Глушитель
53 Ш353М-3500004 Втулка
54 Ш353М-3500002 Штуцер
55 TORRO16-27/971 Хомут
56 354-3500303-Б-09 Шланг
57 Ш353М-3500210 Вал с педалью
58 Ш353М-3500025 Трубопровод
59 354-3500303-Б-04 Шланг
60 Ш353М-3500020 Трубопровод
61 100-3515110 Клапан защитный двойной
62 Ш353М-3500270 Угольник
63 82.7-0400016 Втулка сферическая
64 82.7-0400038 Переходник
65 82.7-0400044-02 Прокладка
66 Ш353М-3500030 Трубопровод
67 Ш353М-3500035 Трубопровод
68 Ш353М-3500055 Трубопровод
69 Ш353М-3500050 Трубопровод
70 354-3500303-Б-03 Шланг
71 354-3500309-Б-02 Оболочка
72 Ш353М-3500019 Трубопровод
73 Ш353М-3500018 Трубопровод
74 Ш353М-3500001 Шланг
75 Ш353М-3500001-01 Шланг
76 МЛ131-3500070 Переходник
77 МЛ131-3500131 Гайка
78 БолтМ10-6gх25.88.35.019 Болт
79 МЛ131-3500319 Штуцер
80 3205-3510009-01 Усилитель пневматический с главным цилиндром
81 МЛ131-3500160 Штуцер
82 МЛ131-3500322 Шайба
83 80-3723045-01 Манжета
84 Ш353М-3500115 Сапун
85 Ш353М-3500105 Угольник поворотный
86 Ш353М-3500090 Трубопровод
87 Ш353М-3500230 Тройник
88 МЛ127-3500002 Штуцер
89 Ш353М-3500070 Трубопровод
90 Ш353М-3500100 Трубопровод
91 Ал.12х18х1.5МН3138-62 Прокладка
92 ДАДВ Датчик аварийного давления воздуха
93 Ш353М-3500075 Трубопровод
94 100-3537010 Кран тормозной обратного действия с ручным управлением
95 64221-3537310-20 Кран тормозной с ручным управлением
96 Ш353М-3500080 Трубопровод
97 Ш353М-3500140 Трубка выпуска
98 353-3502109 Штуцер
99 Ш353М-3500085 Трубопровод
100 Ш353М-3500065 Трубопровод
101 70-1405013 Шланг
102 Ш353М-3500023 Трубка
103 354-3500235 Штуцер
104 354-3500303-Б-06 Шланг
105 354-3500309-Б-03 Оболочка
106 354-3500309-Б-05 Оболочка
107 50А-3506010 Штуцер
108 Ш353М-3500024 Шланг
109 353-3500008 Переходник
110 ММ125-Д Выключатель пневматический сигнала торможения
111 БолтМ8-6gх80.88.35.019 Болт М8-6gх80.88.35.019
112 Ш353М-3500265 Угольник
113 70-6804011 Держатель
114 БолтМ8-6gх16.88.35.019 Болт
115 Ш353М-3500009 Переходник ввертной
116 Ал.14х20х1.5МН3138-62 Прокладка
117 353-3502014-А Болт зажимной
118 Ал.16х22х1,5МН3138-62 Прокладка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
