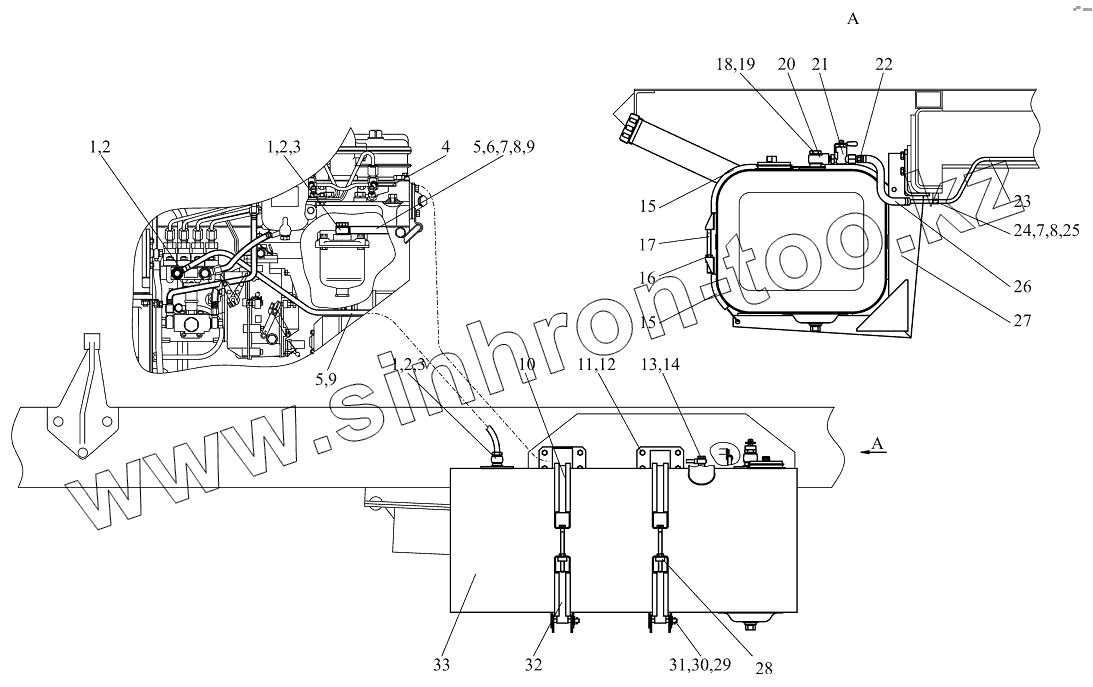

Каталог запасных частей к технике: МТЗ Ш-353М. Система топливная Ш353М-1101010-Б
1
1
1
2
2
2
3
3
4
5
5
6
7
7
8
8
9
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д18-050ЗАМ | Угольник поворотный | |
| 2 | Д18-055-А | Шайба | |
| 3 | Д18-051 | Болт | |
| 4 | Ш353М-1101045 | Топливопровод сливной | |
| 5 | Ш353М-1101004-01 | Шланг | |
| 6 | 70-1115012-01 | Хомутик | |
| 7 | ПР-32 | Прокладка | |
| 8 | БолтМ6-6gх12.88.35.019 | Болт | |
| 9 | TORRO12-22/971 | Хомут | |
| 10 | Ш353М-1101170-01 | Хомут | |
| 11 | БолтМ10-6gх25.88.35.019 | Болт | |
| 12 | 4598166067 | Шайба 10ОТ | |
| 13 | 36-1104787 | Болт | |
| 14 | 36-1104788 | Прокладка | |
| 15 | ПР-36-01 | Прокладка | |
| 16 | ГайкаМ8-6Н.6.019 | Гайка | |
| 17 | 364-1101014 | Болт | |
| 18 | 354-1101005 | Болт зажимной | |
| 19 | М16х22х1,5МН3138-62 | Прокладка | |
| 20 | МЛ127-1101086 | Угольник | |
| 21 | ПП6-1 | Кран | |
| 22 | 364-1101055 | Штуцер | |
| 23 | Ш353М-1101006 | Трубопровод | |
| 24 | 70-1115012-04 | Хомутик | |
| 25 | 4598166045 | Шайба 6Т | |
| 26 | Ш353М-1101004 | Шланг | |
| 27 | Ш353М-1101160 | Кронштейн | |
| 28 | 2103Д-1015014 | Гайка | |
| 29 | Ось6-8h11х60.35.Ц9...15хр | Ось 6-8h11х60.35.Ц9...15хр | |
| 30 | Шплинт2х16.019 | Шплинт 2х16.019 | |
| 31 | ШайбаС8.01.019 | Шайба | |
| 32 | Ш353М-1101170 | Хомут | |
| 33 | Ш353М-1101120 | Бак топливный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
