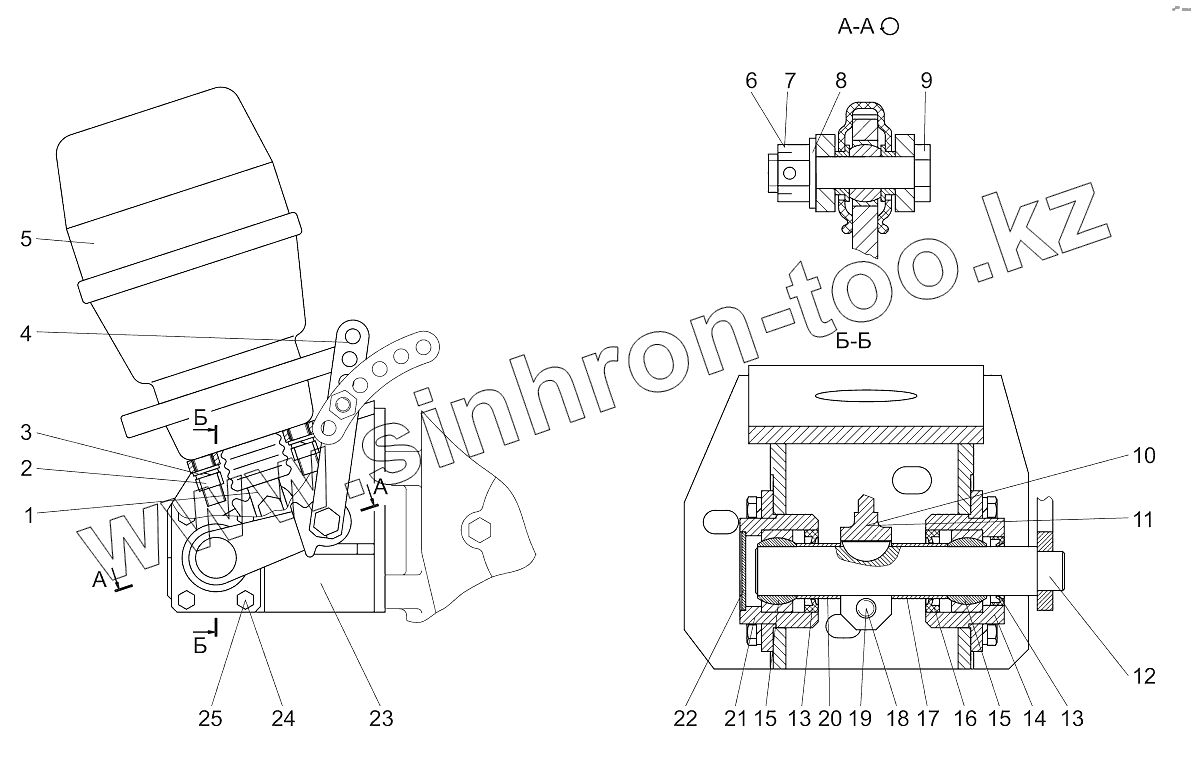

Каталог запасных частей к технике: МТЗ Ш-353М. Механизм управления стояночным тормозом Ш353М-3508010

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
15
16
17
18
19
20
21
22
23
24
25
Позиция на иллюстрации Заводской номер детали Название детали
1 353-3502183 Вилка
2 ГайкаМ12х1,25-6Н.8.35.019 Гайка М12х1,25-6Н.8.35.019
3 4598166068 Шайба 12ОТ
4 Ш353М-3508012 Тяга
5 4540-3519110-20 Камера тормозная с пружинным энергоаккумулятором
6 ГайкаМ12х1,25-6Н.04.019 Гайка
7 Шплинт2,5х25.019 Шплинт
8 ШайбаС12.01.019 Шайба
9 353-3502013 Ось
10 Ш353М-3508080 Рычаг
11 Шпонка6х10 Шпонка 6х10
12 Ш353М-3508070 Вал с рычагом
13 Ш353М-1301535 Манжета
14 Ш353М-3508065 Корпус
15 ШСП-25 Подшипник
16 Ш353М-1301435 Манжета
17 Ш353М-3508021-01 Втулка
18 БолтМ10-6gх35.88.35.019 Болт
19 4598166067 Шайба 10ОТ
20 Ш353М-3508021 Втулка
21 Ш353М-3508055 Корпус
22 40-08пс.Ц9.хр. Заглушка
23 Ш353М-3508040 Кронштейн
24 БолтМ8-6gх16.88.35.019 Болт
25 4598166046 Шайба 8Т
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
