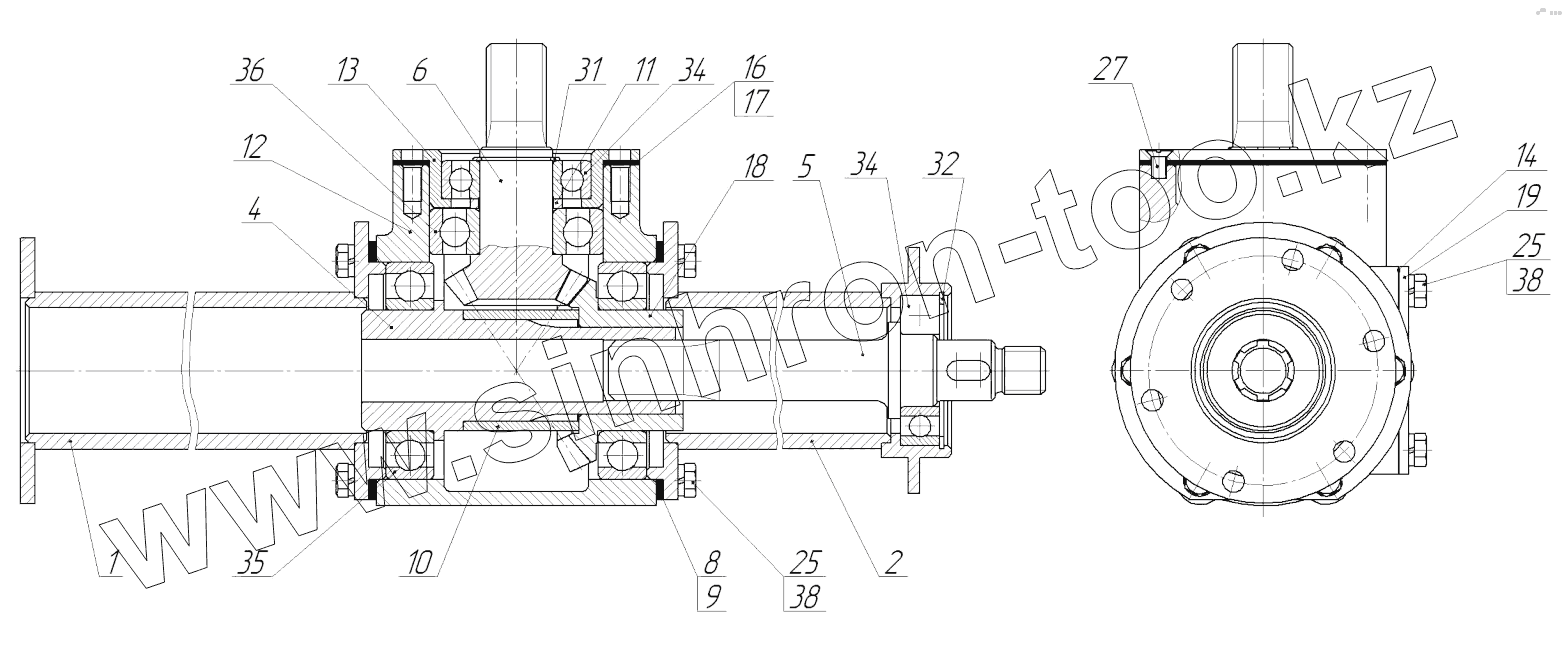

Каталог запасных частей к технике: МТЗ ЩК-1 (САЗ). Редуктор ЩКМ-02.100
1
2
4
5
6
8
9
10
11
12
13
14
16
17
18
19
25
25
27
31
32
34
34
35
36
38
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЩКМ-02.100 | ЩКМ-02.100 | Редуктор | |
| 1 | ЩКМ-02.150 | Труба | |
| 2 | ЩКМ-02.160 | Труба | |
| 4 | ЩКМ-02.101 | Втулка | |
| 5 | ЩКМ-02.102 | Вал | |
| 6 | ЩКМ-02.103 | Вал-шестерня | |
| 8 | ФР-00.116 | Прокладка регулировочная | |
| 9 | ФР-00.116-01 | Прокладка регулировочная | |
| 10 | ФР-00.156 | Втулка | |
| 11 | ФР-00.158 | Кольцо | |
| 12 | ФР-00.161 | Корпус | |
| 13 | ФР-00.162 | Корпус подшипника | |
| 14 | ФР-00.169 | Прокладка | |
| 16 | ФР-00.171 | Прокладка регулировочная | |
| 17 | ФР-00.171-01 | Прокладка регулировочная | |
| 18 | ФР-00.177 | Шестерня | |
| 19 | ФР-00.193 | Крышка | |
| 25 | С00086 | Болт | |
| 27 | 912067 | Винт | |
| 31 | С00324 | Кольцо | |
| 32 | 915229 | Кольцо | |
| 34 | 6921030 | Подшипник | |
| 35 | С00524 | Подшипник | |
| 36 | С00453 | Подшипник | |
| 38 | 6916290 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
