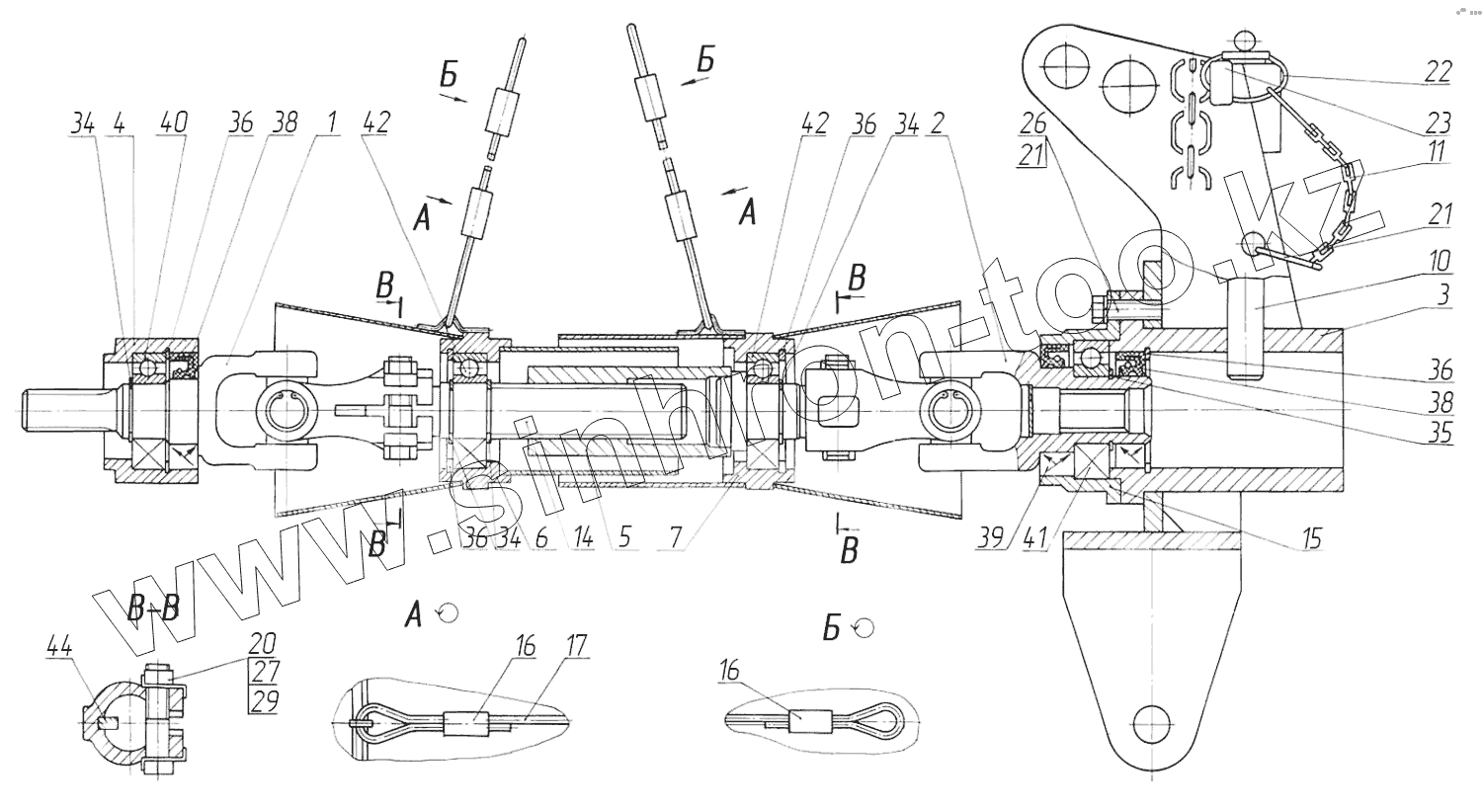

Каталог запасных частей к технике: МТЗ ЩК-00.010-М (САЗ). Привод ФР-00.710-Б
1
2
3
4
5
6
7
10
11
14
15
16
16
17
20
21
21
22
23
26
27
29
34
34
34
35
36
36
36
36
38
38
39
40
41
42
42
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ФР-00.710-Б | ФР-00.710-Б | Привод | |
| 1 | ФР-00.715 | Шарнир карданный | |
| 2 | ФР-00.725 | Шарнир карданный | |
| 3 | ФР-00.730 | Кронштейн | |
| 4 | ФР-00.750 | Корпус | |
| 5 | ФР-00.770 | Вал | |
| 6 | ФР-00.775 | Кожух | |
| 7 | ФР-00.775-01 | Кожух | |
| 10 | 05-4202020-Б | Шкворень | |
| 11 | 36-1101070 | Цепочка | |
| 14 | ФР-00.708 | Вал | |
| 15 | ФР-00.716 | Корпус подшипника | |
| 16 | ФР-00.721 | Втулка | |
| 17 | ФР-00.722 | Ограничитель | |
| 20 | 80-3401013 | Шайба | |
| 21 | Н50-4202146 | Кольцо | |
| 22 | А61.05.001 | Кольцо | |
| 23 | А61.05.002 | Чека | |
| 26 | С00088 | Болт | |
| 27 | С00042 | Болт | |
| 29 | 913035 | Гайка | |
| 31 | 6916290 | Шайба | |
| 34 | 915243 | Кольцо | |
| 35 | 915245 | Кольцо | |
| 36 | С00330 | Кольцо | |
| 38 | 942105 | Манжета | |
| 39 | 942111 | Манжета | |
| 40 | 921017 | Подшипник | |
| 41 | 921019 | Подшипник | |
| 42 | 921168 | Подшипник | |
| 44 | 24414 | Шпонка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
