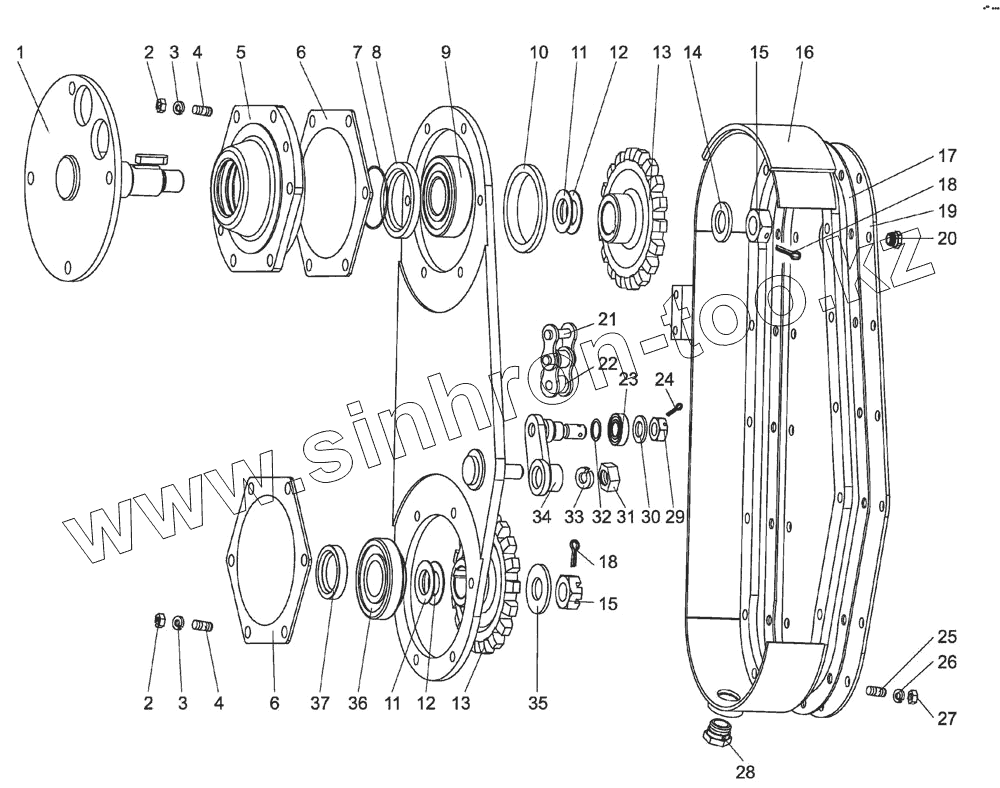

Каталог запасных частей к технике: МТЗ-320 МК. Привод щетки
Щ15-4714045
Щ15-4714040
1
2
2
3
3
4
4
5
6
6
7
8
9
10
11
11
12
12
13
13
14
15
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Щ15-4714045 | Щ15-4714045 | Привод щетки | |
| Щ15-4714040 | Щ15-4714040 | Привод щетки | |
| 1 | 82.6-4714455 | Ось | |
| 2 | М12-6Н.6.019 | Гайка | |
| 3 | 4598166068 | Шайба 12ОТ | |
| 4 | М12-2r/6gx28.66.019 | Шпилька | |
| 5 | 82.6-4714452 | Стакан | |
| 6 | 82.6-4714603 | Прокладка | |
| 7 | 82.6-4714031 | Кольцо | |
| 8 | 2.2-60x85-1 | Манжета | |
| 9 | 1308 | Подшипник | |
| 10 | С90 | Кольцо | |
| 11 | 82.6-4714438 | Прокладка | |
| 12 | 82.6-4714438-01 | Прокладка | |
| 13 | 82.6-4714402 | Звездочка | |
| 14 | С24.01.019 | Шайба | |
| 15 | М24х2-6Н.04.019 | Гайка | |
| 16 | 82.6-4714630-Б | Корпус | |
| 17 | 82.6-4714601 | Прокладка | |
| 18 | 5x45.016 | Шплинт | |
| 19 | 82.6-4714610 | Крышка | |
| 20 | А12.019 | Пробка КГ3/8 | |
| 21 | Пр-25,4-60 | Цепь | |
| 22 | С-Пр-25,4-60 | Звено | |
| 23 | 204 | Подшипник | |
| 24 | 4598711059 | Шплинт | |
| 25 | 2r/6gx16.66.45.016 | Шпилька M8 | |
| 26 | 4598166046 | Шайба 8Т | |
| 27 | 4595531055 | Гайка | |
| 28 | 50-4608059 | Пробка сапуна | |
| 29 | М16-6Н.6.019 | Гайка | |
| 30 | 4598111210 | Шайба | |
| 31 | 4595531063 | Гайка | |
| 32 | 82.6-4714602 | Прокладка | |
| 33 | 4598166070 | Шайба 16ОТ | |
| 34 | 82.6-4714625-Б | Рычаг | |
| 35 | 82.6-4714406 | Шайба | |
| 36 | 7308 | Подшипник | |
| 37 | 2.2-40x60-1 | Манжета |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
