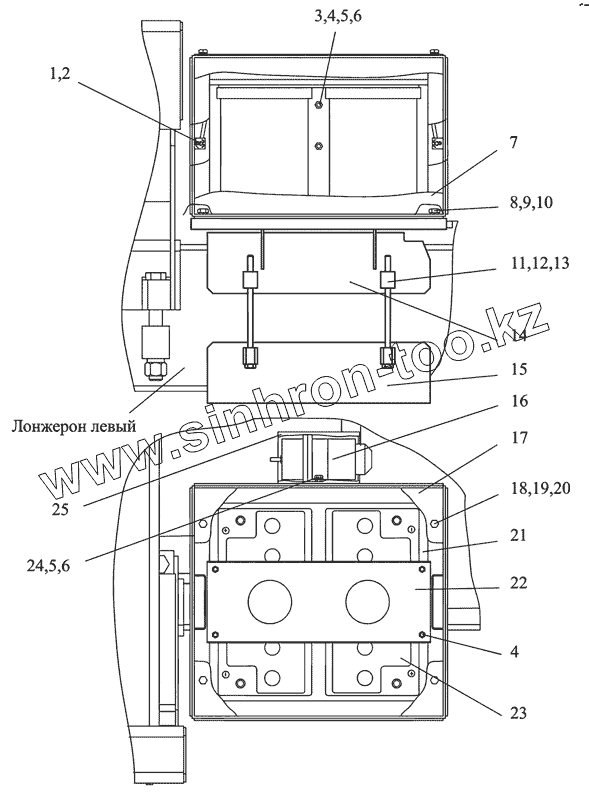

Каталог запасных частей к технике: МТЗ МР-40-01. Установка аккумуляторных батарей
МР40-3703020
1
2
3
4
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| МР40-3703020 | МР40-3703020 | Установка аккумуляторных батарей | |
| 1 | Ш353М-3703012 | Шпилька | |
| 2 | 2,5x18.019 | Шплинт | |
| 3 | М6-6gх20.88.35.019 | Болт | |
| 4 | М6-6Н.6.019 | Гайка | |
| 5 | С.6.01.019 | Шайба | |
| 6 | 6Т | Шайба | |
| 7 | МР40-3703040 | Контейнер | |
| 8 | М10-6gx30.88.35.019 | Болт | |
| 9 | М10-6Н.6.019 | Гайка | |
| 10 | 10Л | Шайба ОСТ 37.001.115-75 | |
| 11 | М12-6gх200.88.35.019 | Болт | |
| 12 | М12-6Н.6.019 | Гайка | |
| 13 | 12 ОТ | Шайба | |
| 14 | М6-6gх20.88.35.019 | Болт | |
| 15 | МР40-3703070 | Кронштейн нижний | |
| 16 | 1212.3737 | Выключатель | |
| 17 | МР40-3703021 | Крышка | |
| 18 | М8-6gх14.88.35.019 | Болт | |
| 19 | С.8.01.019 | Шайба | |
| 20 | 8Т | Шайба | |
| 21 | МР40-3703022 | Пластина | |
| 22 | Ш353М-3703040 | Прижим | |
| 23 | 12В 120Ач | Батарея аккумуляторная | |
| 24 | М6-6gх16.88.35.019 | Болт | |
| 25 | 1522-3703025 | Кожух |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
