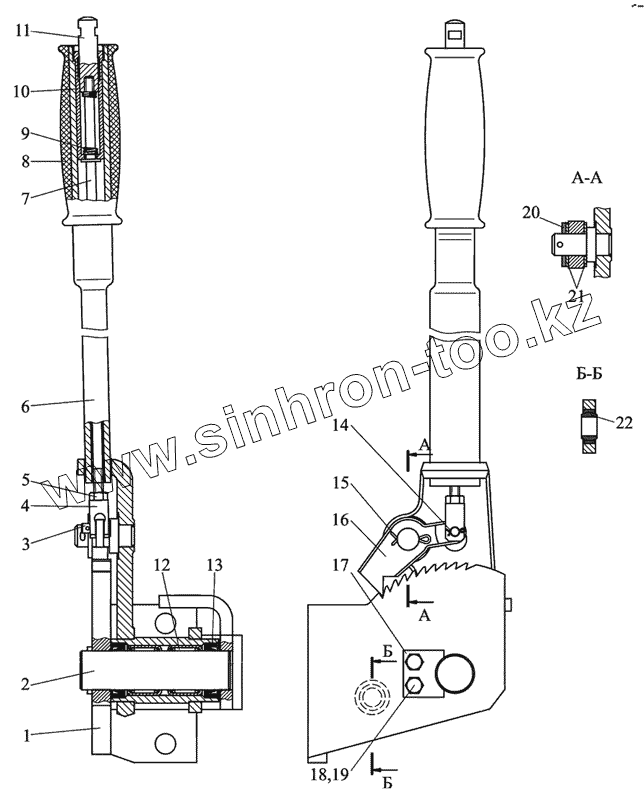

Каталог запасных частей к технике: МТЗ МР-40-01. Рычаг
МР40-1602100
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| МР40-1602100 | МР40-1602100 | Рычаг | |
| 1 | МР40-1602120 | Опора | |
| 2 | МР40-1602104 | Ось | |
| 3 | 6-5h11х18.35.Ц9...15хр | Ось | |
| 4 | МР40-1602101 | Вилка | |
| 5 | М6-6Н.6.019 | Гайка | |
| 6 | МР40-1602110 | Рычаг | |
| 7 | МР40-1602130 | Тяга | |
| 8 | МР40-1602019 | Рукоятка | |
| 9 | МР40-1602106 | Пружина | |
| 10 | МР40-1602102 | Втулка | |
| 11 | МР40-1602103 | Кнопка | |
| 12 | 943/25 | Подшипник | |
| 13 | Ш353М-1301435 | Манжета | |
| 14 | 1,6x12.019 | Шплинт | |
| 15 | 3,2x25.019 | Шплинт | |
| 16 | МР40-1602107 | Собачка | |
| 17 | МР40-1602108 | Пластина | |
| 18 | М6-6gх12.88.35.019 | Болт ГОСТ 7796-70 | |
| 19 | 4598166045 | Шайба 6Т | |
| 20 | С 14.01.019 | Шайба | |
| 21 | МР40-1602109 | Шайба | |
| 22 | ШС-12 | Подшипник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
