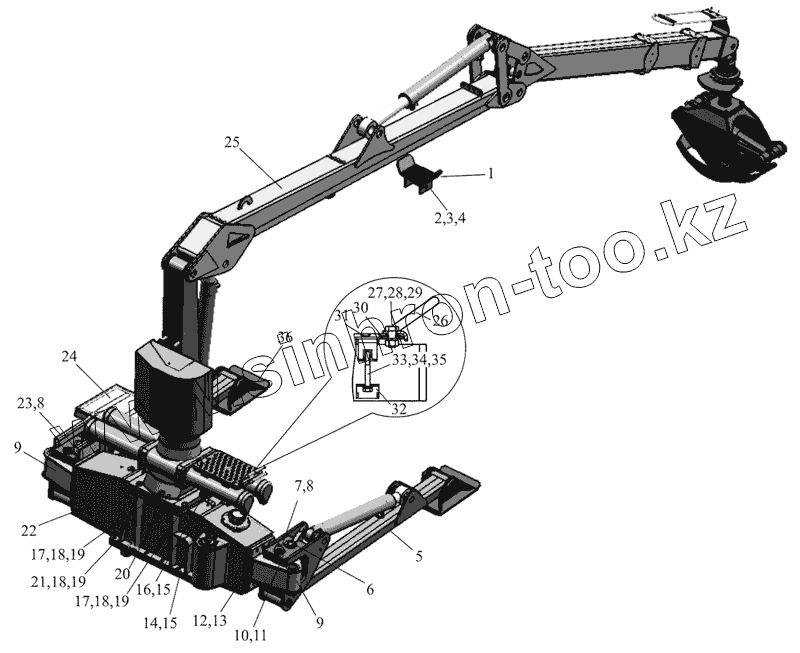

Каталог запасных частей к технике: МТЗ МР-40-01. Оборудование грузоподъемное
МР40-4512010
1
2
3
4
5
6
7
8
8
9
9
10
11
12
13
14
15
15
16
17
17
18
18
18
19
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| МР40-4512010 | МР40-4512010 | Оборудование грузоподъемное | |
| 1 | МР40-4500030 | Ловитель | |
| 2 | МР40-4500012 | Ось | |
| 3 | С20.01.019 | Шайба | |
| 4 | 4x32.019 | Шплинт | |
| 5 | МР40-8023100 | Опора выносная | |
| 6 | МР40-8023040 | Палец | |
| 7 | М12-6gх20.88.35.019 | Болт ГОСТ 7796-70 | |
| 8 | 4598166068 | Шайба 12ОТ | |
| 9 | МР40-8023010 | Кронштейн | |
| 10 | МР40-8023030 | Ось | |
| 11 | МР40-8023024 | Шайба | |
| 12 | М20-6gх60.88.35.019 | Болт | |
| 13 | 4598166072 | Шайба 20ОТ | |
| 14 | М24х2-6gх55.109.40Х.0115 | Болт | |
| 15 | 4598166054 | Шайба 24Т | |
| 16 | М24х2-6gх75.109.40Х.0115 | Болт | |
| 17 | МР40-4512012 | Болт | |
| 18 | МЛ131-4500006 | Гайка | |
| 19 | С 24.01.019 | Шайба | |
| 20 | 354М-4500003 | Штифт | |
| 21 | МР40-4512012-01 | Болт | |
| 22 | МР40-4608010 | Гидробак-опора | |
| 23 | М12-6gх25.88.35.019 | Болт ГОСТ 7796-70 | |
| 24 | МР40-4512100 | Лестница | |
| 25 | ГМ42Т-0000000-01 | Гидроманипулятор | |
| 26 | МР40-4512150 | Поручень | |
| 27 | М16-6gx35.88.35.019 | Болт | |
| 28 | М16-6Н.6.019 | Гайка | |
| 29 | 4598166010 | Шайба 16Л | |
| 30 | МР40-4512014 | Шайба | |
| 31 | МР40-4512025 | Площадка опорная | |
| 32 | МР40-4512040 | Кронштейн | |
| 33 | М10-6gx85.88.35.019 | Болт | |
| 34 | С 10.01.019 | Шайба | |
| 35 | 4598166067 | Шайба 10ОТ | |
| 36 | МР40-8023100-01 | Опора выносная |
