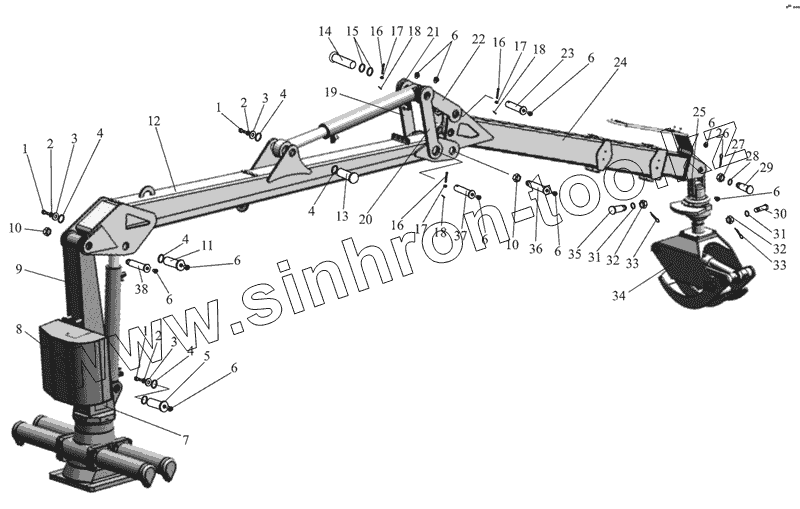

Каталог запасных частей к технике: МТЗ МР-40-01. Гидроманипулятор
ГМ42Т-0000000-01
1
1
1
2
2
2
3
3
3
4
4
4
4
4
5
6
6
6
6
6
6
6
6
6
7
8
9
10
10
11
12
13
14
15
16
16
16
17
17
17
18
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
32
33
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ГМ42Т-0000000-01 | ГМ42Т-0000000-01 | Гидроманипулятор | |
| 1 | М20х1.5-6gх40.109.40Х.0115 | Болт | |
| 2 | 4598166072 | Шайба 20ОТ | |
| 3 | ГМ42-0000009 | Шайба | |
| 4 | ГМ42-0000014 | Втулка | |
| 5 | ГМ42-2600000 | Палец | |
| 6 | 1.2 Ц6 | Масленка | |
| 7 | ГМ42Т-0000033-01 | Табличка | |
| 8 | ГМ42Т-4500050 | Гидрооборудование манипулятора | |
| 9 | ГМ42-0700100-01 | Устройство поворотное | |
| 10 | М42х2-6Н.05.0115 | Гайка | |
| 11 | ГМ42-2600000-01 | Палец | |
| 12 | ГМ42-0300010 | Стрела | |
| 13 | ГМ42-2600000-02 | Палец | |
| 14 | ГМ42-0000002 | Палец | |
| 15 | ГМ42-0000014-01 | Втулка | |
| 16 | С16.01.019 | Шайба | |
| 17 | 6-16d11х95.45.Ц15хр | Ось | |
| 18 | 4x30.0115 | Шплинт | |
| 19 | ГМ42-0500000-01 | Тяга | |
| 20 | ГМ42-0500000 | Тяга | |
| 21 | ГМ42-0600000-01 | Тяга | |
| 22 | ГМ42-0600000 | Тяга | |
| 23 | ГМ42-0000001-01 | Палец | |
| 24 | ГМ42Т-0400000 | Рукоять | |
| 25 | ГМ42-1000000 | Серьга | |
| 26 | 5x45.0115 | Шплинт | |
| 27 | М24-6Н.6.0115 | Гайка | |
| 28 | С24.01.019 | Шайба | |
| 29 | ГМ42-0000005-01 | Палец | |
| 30 | ГМ42-0000007-01 | Палец | |
| 31 | С20.01.019 | Шайба | |
| 32 | М20-6Н.6.0115 | Гайка | |
| 33 | 4x40.0115 | Шплинт | |
| 34 | ГМ42-0800000 | Захват | |
| 35 | ГМ42-0000007 | Палец | |
| 36 | ГМ42-2500000-01 | Палец | |
| 37 | ГМ42-0000001 | Палец |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
