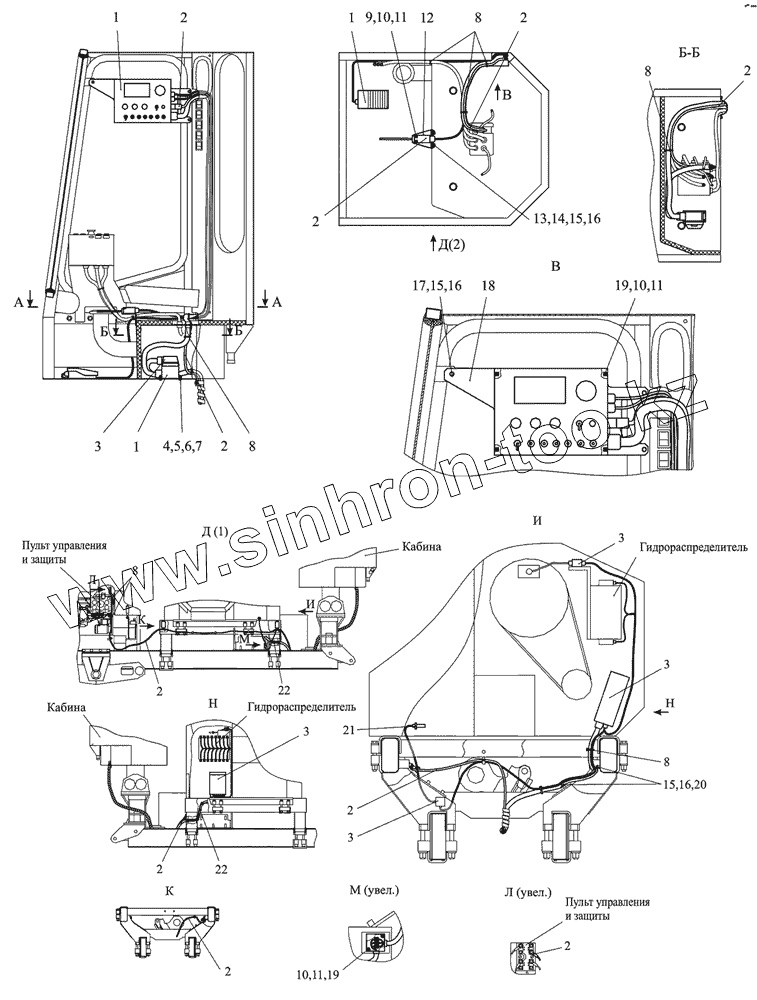

Каталог запасных частей к технике: МТЗ МР-40-01. Электрооборудование дробилки
МР40-3700020
1
1
1
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
4
5
6
7
8
8
8
8
8
9
10
10
10
11
11
11
12
13
14
15
15
15
16
16
16
17
18
19
19
20
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| МР40-3700020 | МР40-3700020 | Электрооборудование дробилки | |
| 1 | Пульт управления | Пульт управления | |
| 2 | Кабель питания | Кабель питания | |
| 3 | Блок управления | Блок управления дробильным агрегатом | |
| 4 | В.М5-6gх20.58.019 | Винт | |
| 5 | М5-6Н.6.019 | Гайка ГОСТ 5915-70 | |
| 6 | С 5.01.019 | Шайба | |
| 7 | 5Т | Шайба | |
| 8 | 80-3723045-01 | Манжета | |
| 9 | В.М4-6gх35.58.019 | Винт | |
| 10 | С 4.01.019 | Шайба | |
| 11 | 4Т | Шайба ОСТ 37.001.115-75 | |
| 12 | МР40-3723021 | Кронштейн | |
| 13 | В.М6-6gх20.58.019 | Винт | |
| 14 | М6-6Н.6.019 | Гайка | |
| 15 | С 6.01.019 | Шайба | |
| 16 | 6Т | Шайба | |
| 17 | М6-6gх16.88.35.019 | Болт | |
| 18 | МР40-3723010 | Кронштейн | |
| 19 | В.М4-6gх12.58.019 | Винт | |
| 20 | М6-6gх12.88.35.019 | Болт ГОСТ 7796-70 | |
| 21 | DW-АD-503-М12-245 | Датчик | |
| 22 | 52.98.710-12 | Хомутик |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
