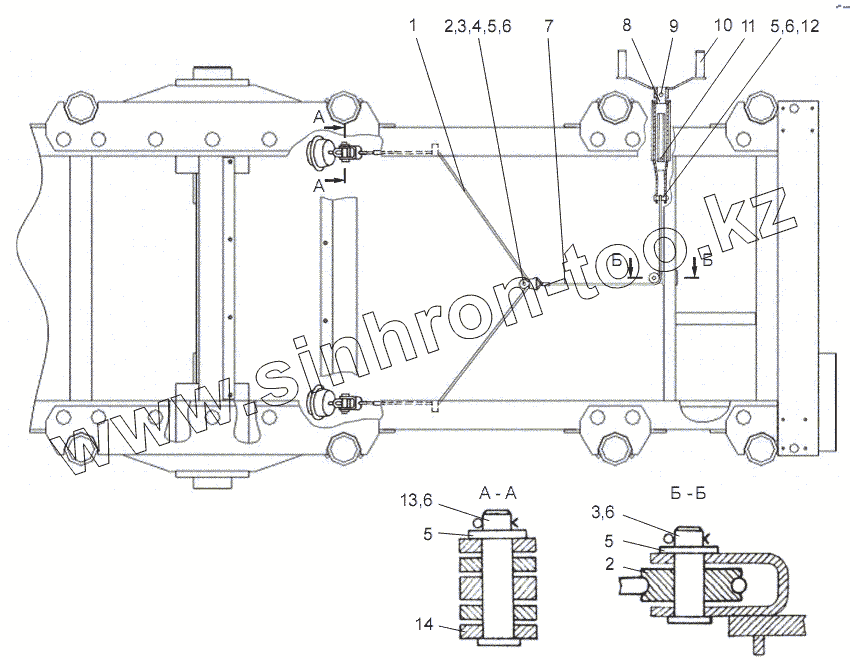

Каталог запасных частей к технике: МТЗ МПТ-461.1. ПЛ9-0900000 Привод стояночного тормоза
ПЛ9-0900000
1
2
2
3
3
4
5
5
5
5
6
6
6
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ПЛ9-0900000 | ПЛ9-0900000 | Привод стояночного тормоза | |
| 1 | ПЛ9-0900030-01 | Строп | |
| 2 | ПЛ9-0900001 | Ролик | |
| 3 | ПЛ9-0900002 | Ось | |
| 4 | ПЛ9-0900003 | Кронштейн | |
| 5 | С12.02.Ст3пс.0115 | Шайба С12.02.Ст3пс.0115 | |
| 6 | Шплинт 3,2х20.0115 | Шплинт 3,2х20.0115 | |
| 7 | ПЛ9-0900030 | Строп | |
| 8 | ПЛ9-0900040 | Винт натяжной | |
| 9 | Штифт 2.16n6х45 | Штифт 2.16n6х45 Хим.Окс.прм | |
| 10 | ПЛ9-0900050 | Рукоятка | |
| 11 | Штифт 8х30 | Штифт 8х30 | |
| 12 | Ось 6-12h11x40.45.Ц15хр. | Ось 6-12h11x40.45.Ц15хр. | |
| 13 | ПЛ9-0900002-01 | Ось | |
| 14 | ПЛ9-0900004 | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
