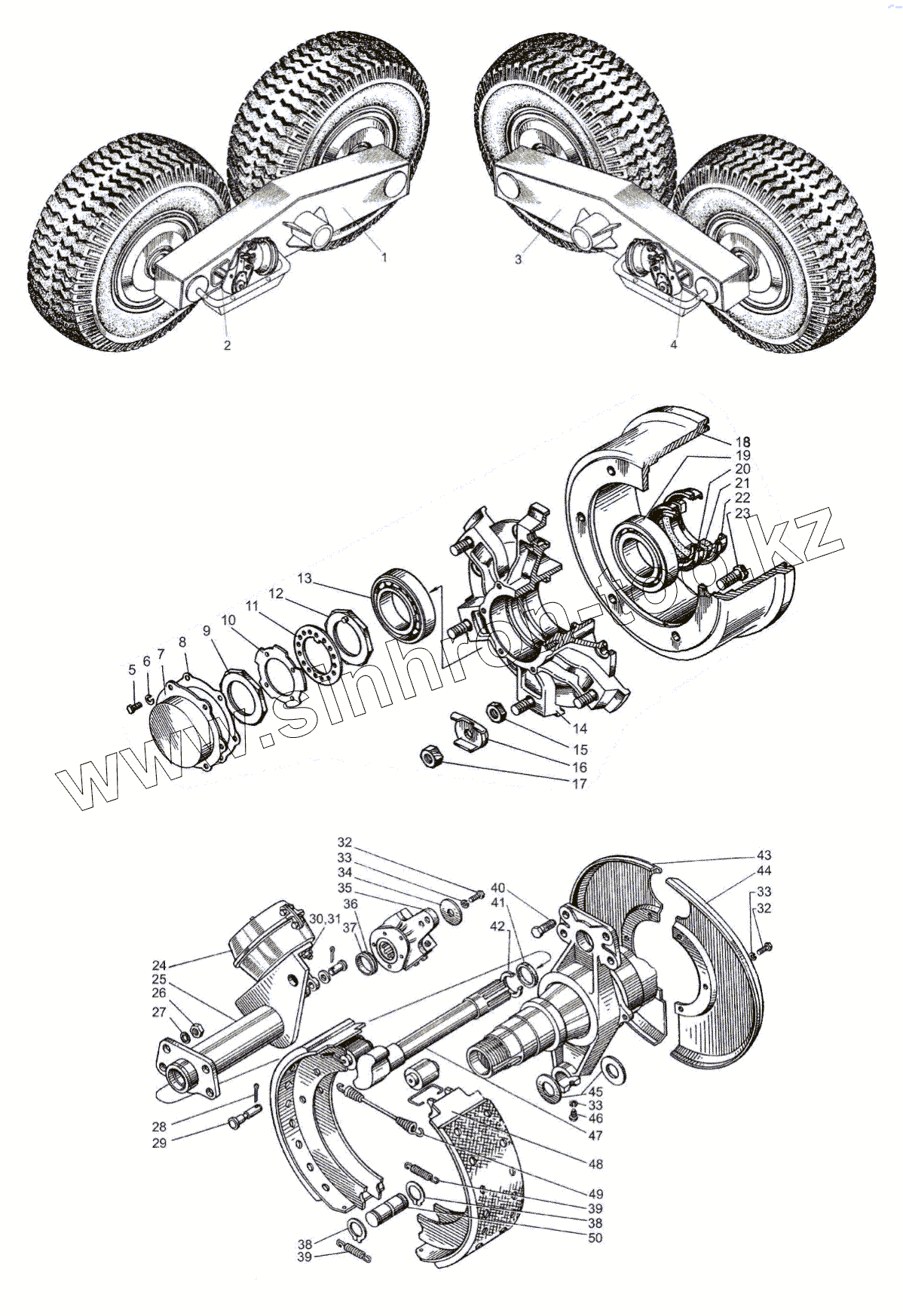

Каталог запасных частей к технике: МТЗ МПТ-461.1. ПЛ9-0500000 Балансир с колесами
ПЛ9-0500000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
33
33
34
35
36
37
38
38
39
39
40
41
42
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ПЛ9-0500000 | ПЛ9-0500000 | Балансир с колесами | |
| 1 | ПЛ9-0500030 | Балансир | |
| 2 | ПЛ9-0500140 | Кронштейн со втулками | |
| 3 | ПЛ9-0500030-01 | Балансир | |
| 4 | ПЛ9-0500140-01 | Кронштейн со втулками | |
| 5 | М8-6gх20.88.35.019 | Болт | |
| 6 | 8Т | Шайба | |
| 7 | ПЛ9-0500004 | Крышка | |
| 8 | ПЛ9-0500001 | Прокладка | |
| 9 | ПЛ9-0500003 | Гайка | |
| 10 | ПЛ9-0500009 | Шайба | |
| 11 | ПЛ9-0500017 | Шайба | |
| 12 | ПЛ9-0500110 | Гайка | |
| 13 | 7515А | Подшипник | |
| 14 | ПЛ9-0500105 | Ступица | |
| 15 | М16-6Н.8.019 | Гайка | |
| 16 | ПЛ9-3101012 | Прижим | |
| 17 | ПЛ9-3101011 | Гайка | |
| 18 | ПЛ9-0500101 | Барабан | |
| 19 | 7516А | Подшипник | |
| 20 | Манжета 1.2-95х120-1 | Манжета 1.2-95х120-1 | |
| 21 | Кольцо СП-120-94-8.5 | Кольцо СП-120-94-8.5 | |
| 22 | ПЛ9-0500162 | Корпус | |
| 23 | М16-6gх45.66.019 | Болт | |
| 24 | 19.3519310-01 | Камера тормозная тип 30 | |
| 25 | ПЛ9-0500140 | Кронштейн со втулками | |
| 26 | M14-6H.6.019 | Гайка M14-6H.6.019 | |
| 27 | 4598166069 | Шайба 14 ОТ | |
| 28 | Шплинт 3.2x18.019 | Шплинт 3.2x18.019 | |
| 29 | ПЛ9-0500013 | Палец | |
| 30 | M16x1.5-6H.6.019 | Гайка M16x1.5-6H.6.019 | |
| 31 | 4598166070 | Шайба 16ОТ | |
| 32 | M10-6gx20.88.35.019 | Болт | |
| 33 | 4598166067 | Шайба 10ОТ | |
| 34 | ПЛ9-0500008 | Шайба | |
| 35 | 500-3501136-04 | Рычаг регулировочный | |
| 36 | ПЛ9-0500007 | Прокладка | |
| 37 | ПЛ9-0500007-01 | Прокладка | |
| 38 | Кольцо С32 | Кольцо С32 | |
| 39 | Н.129.00.616 | Пружина | |
| 40 | M14-6gx45.88.35.019 | Болт M14-6gx45.88.35.019 | |
| 41 | Кольцо 038-046-46-2-2 | Кольцо 038-046-46-2-2 | |
| 42 | ПЛ9-0500016 | Втулка распорная | |
| 43 | ПЛ9-0500006-01 | Щит | |
| 44 | ПЛ9-0500006 | Щит | |
| 45 | ПЛ9-0500008-01 | Шайба | |
| 46 | ПЛ9-0500011 | Болт стопорный | |
| 47 | 771Б-3502110 | Кулак разжимной | |
| 48 | Н.129.00.030 | Колодка с накладкой | |
| 49 | Н.129.00.110 | Пружина | |
| 50 | ПЛ9-0500014 | Ось колодки |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
