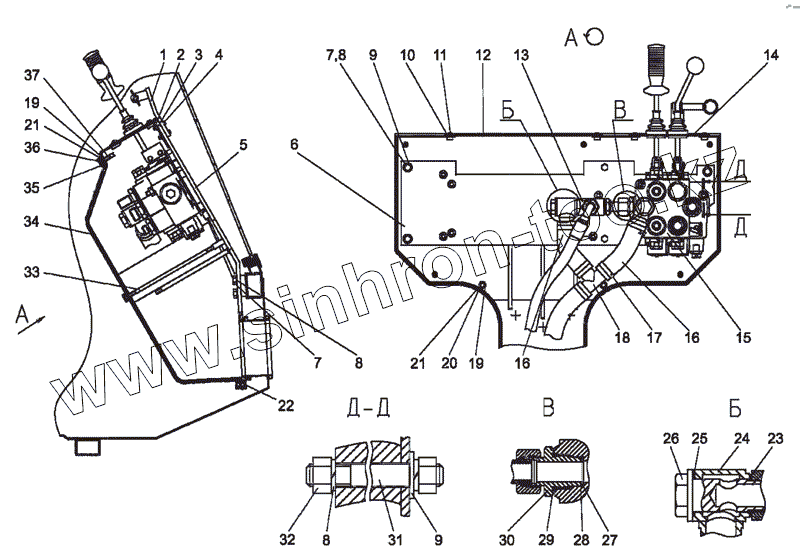

Каталог запасных частей к технике: МТЗ МЛПТ-354М. Установка распределителей (без манипулятора)

Тип техники

Марка

Модель

Схема

354М1-3400250

1

2

3

4

5

6

7

7

8

8

8

9

9

10

11

12

13

14

15

16

16

17

18

19

19

20

21

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

Позиция на иллюстрации	Заводской номер детали		Название детали
354М1-3400250	354М1-3400250		Установка распределителей
1	МЛ131-3400240		Фиксатор
2	М6-6Н.6.019		Гайка
3	4598166045		Шайба 6Т
4	BM6-6gx25.58.019		Винт
5	МЛ131-3400320		Кронштейн
6	354М1-3400255		Плита
7	M10-6gx18.88.35.019		Болт
8	4598166067		Шайба 10ОТ
9	С10.01.019		Шайба
10	С5.01.019		Шайба
11	BM5-6gx16.58.019		Винт
12	МЛ131-3400259		Крышка
13	354М1-3400265		Колодка
14	МЛ131-3400495		Крышка
15	354М1-3400260		Распределитель
16	МЛ131-3400034		Рукав
17	TORRO32-50/9-C6W		Хомут «НОРМА»
18	424-3400070		Тройник
19	С8.01.019		Шайба
20	МЛ131-3400254		Бонка
21	4598166046		Шайба 8Т
22	BM8-6gx25.58.019		Винт
23	МЛ127-3400053-01		Прокладка
24	МЛ131-3400275-Б		Угольник поворотный
25	030-034-25-2-2		Кольцо
26	МЛ131-3400262		Болт зажимной
27	024-028-25-2-2		Кольцо
28	354М1-3400252		Шайба фторопластовая
29	032-036-25-2-4		Кольцо
30	354М1-3400251		Проходник
31	МЛ131-3400249		Шпилька
32	М10-6Н.6.019		Гайка
33	МЛ131-3400252-01		Шпилька
34	МЛ131-3400300-01		Кожух
35	А30.04.017-02		Колпачок
36	М8-6Н.6.019		Гайка
37	МЛ131-3400252		Шпилька

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
