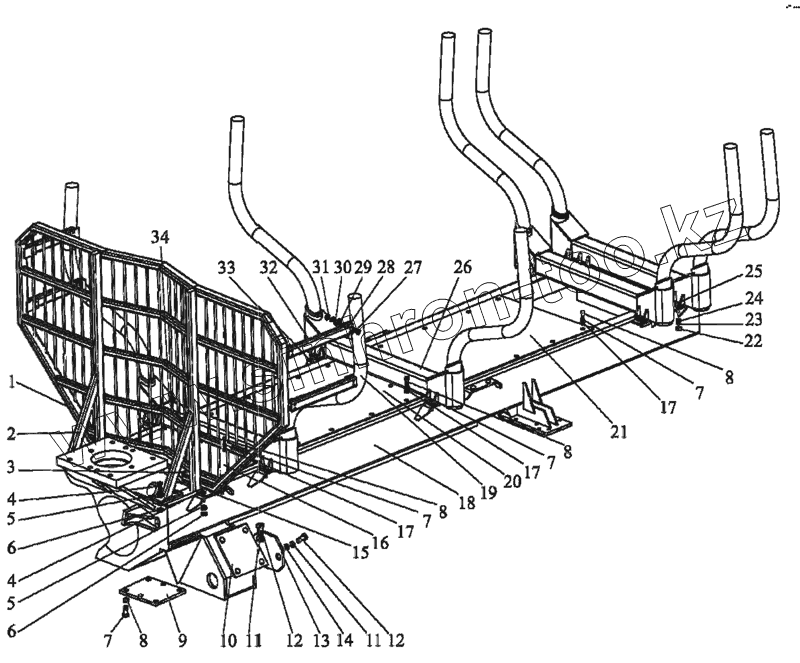

Каталог запасных частей к технике: МТЗ МЛПТ-354М. Рама задняя с шарниром
354М1-2704010
1
2
3
4
4
5
5
6
6
7
7
7
7
8
8
8
8
9
10
11
11
12
12
13
14
15
16
17
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 354М1-2704010 | 354М1-2704010 | Рама задняя с шарниром | |
| 1 | 354М1-2705420 | Ограждение | |
| 2 | 364-2705406 | Упор | |
| 3 | МЛ11-2705130 | Стойка | |
| 4 | M16-6gx45.88.35.019 | Болт | |
| 5 | М16-6Н.6.019 | Гайка | |
| 6 | 4598166070 | Шайба 16ОТ | |
| 7 | M10-6gx20.88.35.019 | Болт | |
| 8 | 4598166067 | Шайба 10ОТ | |
| 9 | 364-2705260 | Крышка | |
| 10 | 354М1-2705481 | Крышка кармана | |
| 11 | 4598166046 | Шайба 8Т | |
| 12 | M8-6gx16.88.35.019 | Болт | |
| 13 | 354М1-2705482 | Крышка поперечины | |
| 14 | С8.01.019 | Шайба | |
| 15 | 364-2705402 | Пластина | |
| 16 | 354М1-2705450 | Крышка передняя | |
| 17 | С10.01.019 | Шайба | |
| 18 | 354М1-2705250 | Рама задняя | |
| 19 | 354М1-2705150 | Коник | |
| 20 | 354М1-2705460 | Крышка средняя | |
| 21 | 354М1-2705470 | Крышка задняя | |
| 22 | М20-6Н.6.019 | Гайка | |
| 23 | 4598166072 | Шайба 20ОТ | |
| 24 | С20.01.019 | Шайба | |
| 25 | M20-6gx60.88.35.019 | Болт | |
| 26 | 354М1-2705430 | Балка | |
| 27 | M12-6gx75.88.35.019 | Болт | |
| 28 | 364-2705249 | Перемычка | |
| 29 | С12.01.019 | Шайба | |
| 30 | 4598166068 | Шайба 12ОТ | |
| 31 | М12-6Н.6.019 | Гайка | |
| 32 | 354М1-2705483 | Планка | |
| 33 | 364-2705401 | Пластина | |
| 34 | 354М1-2705440 | Балка передняя |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
