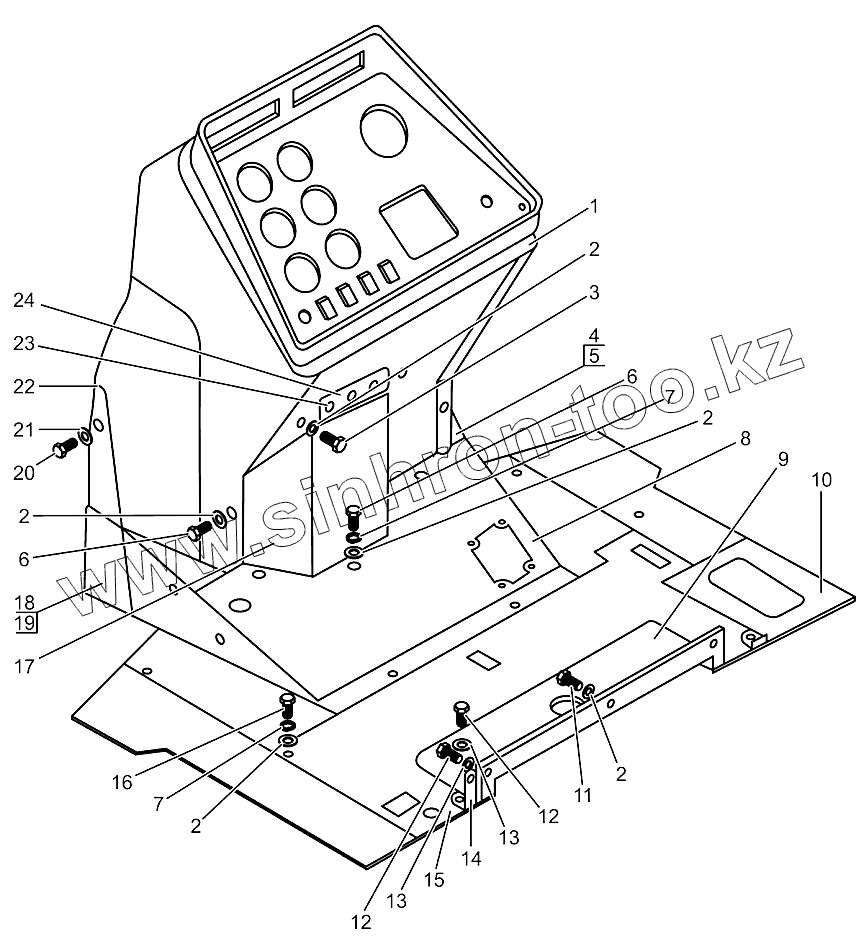

Каталог запасных частей к технике: МТЗ МЛПТ-344. Установка панелей щитка приборов
1
2
2
2
2
2
3
4
5
6
6
7
7
8
9
10
11
12
12
13
13
14
15
16
17
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| МЛ131-6700300 | МЛ131-6700300 | Установка панелей щитка приборов | |
| 1 | МЛ131-6700330 | Панель | |
| 2 | С.6.1.019 | Шайба | |
| 3 | В.М6-6gх12.58.019 | Винт | |
| 4 | 80-6702330 | Боковина | |
| 5 | 80-6702328 | Накладка | |
| 6 | М6-6gх25.88.35.019 | Болт ГОСТ 7798-70 | |
| 7 | 4598166045 | Шайба 6Т | |
| 8 | 354-6702310 | Полик | |
| 9 | 80-6702085-01 | Крышка | |
| 10 | МЛ131-6702201 | Уплотнитель | |
| 11 | М6-6gх20.88.35.019 | Болт | |
| 12 | М8-6gх16.88.35.019 | Болт | |
| 13 | 4598166046 | Шайба 8Т | |
| 14 | 70-6702111 | Угольник | |
| 15 | МЛ131-6702315 | Панель | |
| 16 | М6-6gх16.88.35.019 | Болт | |
| 17 | 80-6700300 | Панель | |
| 17 | 80-6700300-Б | Панель | |
| 18 | 80-6702320 | Боковина | |
| 19 | 80-6702328-01 | Накладка | |
| 20 | М8-6gх40.88.35.019 | Болт | |
| 21 | С.8.01.019 | Шайба | |
| 22 | 354-6700320 | Панель | |
| 23 | 70-3723023 | Втулка | |
| 24 | 80-1024211 | Щиток |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
