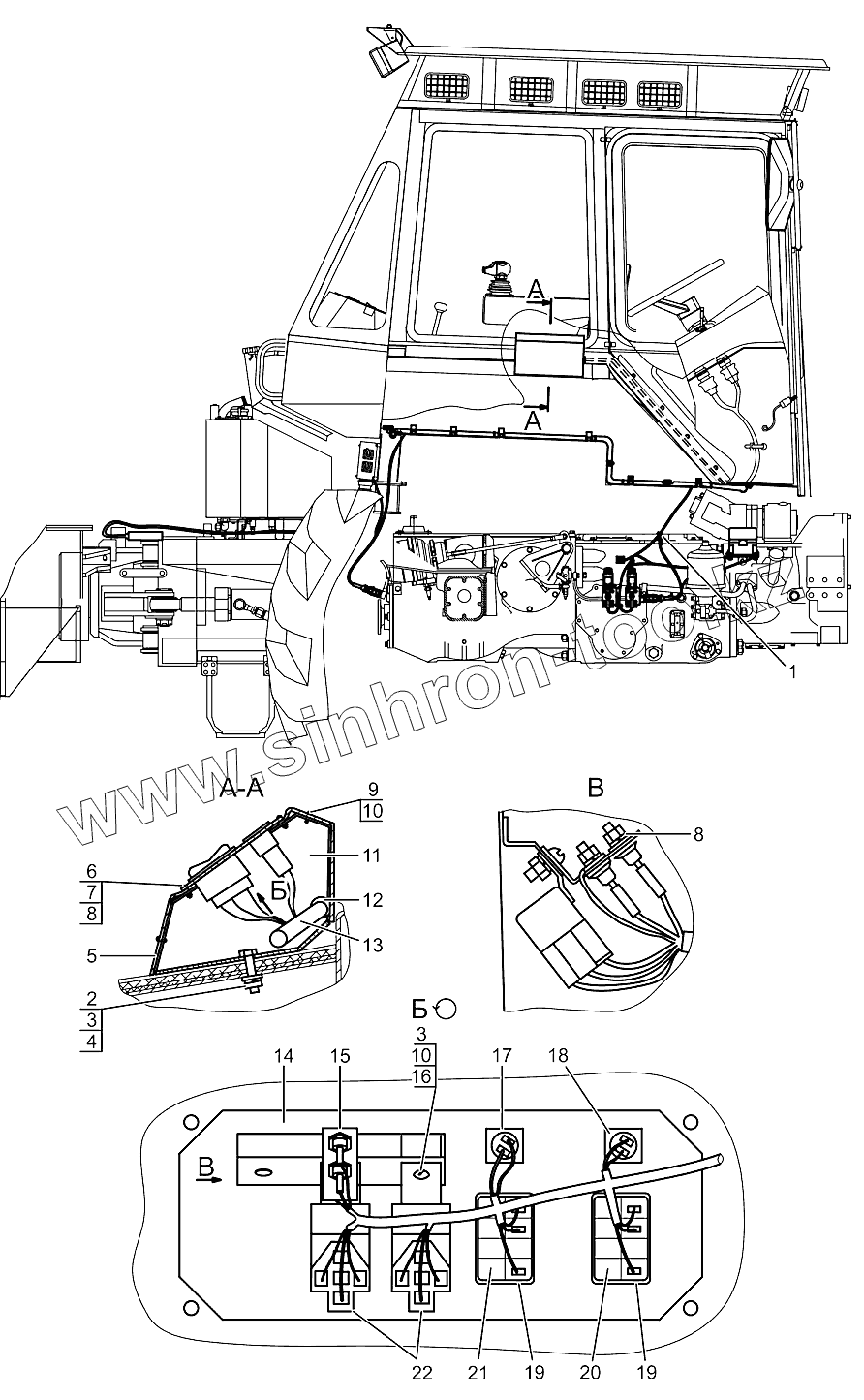

Управление БД и ПЗМ. Панель
Оборудование грузоподъемное
Управление приводом насоса
Установка огнетушителя
Аптечка
1
2
3
3
4
5
6
7
8
8
9
10
10
11
12
13
14
15
16
17
18
19
19
20
21
22
Позиция на иллюстрации
Заводской номер детали
Название детали
344-8700110
344-8700110
Панель
344-8700100
344-8700100
Управление БД и ПЗМ
1
80-3723045
Манжета
2
M6-6gx35.88.35.019
Болт
3
М6-6Н.6.019
Гайка
4
С.6.01.019
Шайба
5
1221-6700411
Крышка
6
B.M5-6gx12.58.019
Винт
7
М5-6Н.6.019
Гайка ГОСТ 5915-70
8
4598166044
Шайба 5Т
9
В.М6-6gх12.58.019
Винт
10
4598166045
Шайба 6Т
11
1221-6700420
Основание
12
70-3723042-01
Втулка
13
344-3724810
Жгут 81
14
1221-8700416
Панель
15
1522-8700221
Кронштейн
16
В.М6-6gх16.58.019
Винт
17
12.3803-116
Лампа контрольная
18
12.3803-115
Лампа контрольная
19
80-3801021
Гнездо выключателя
20
П150М-06.49
Переключатель
21
П150М-06.14
Переключатель
22
752.3777.000-10
Реле
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
