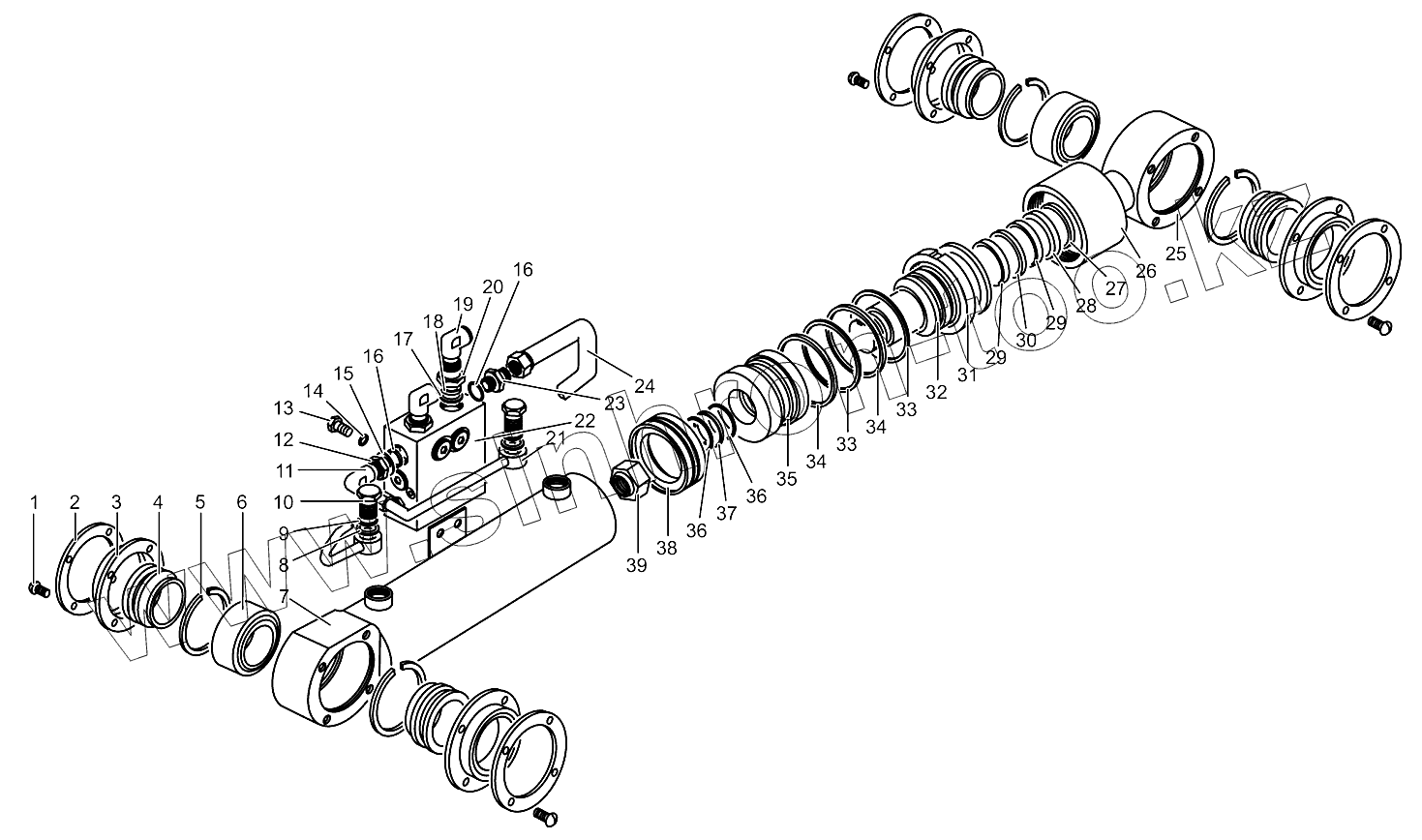

Каталог запасных частей к технике: МТЗ МЛПТ-344. Гидроцилиндр
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
33
34
34
35
36
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| МЛ131-0401100-А4 | МЛ131-0401100-А4 | Гидроцилиндр | |
| МЛ131-3400420 | МЛ131-3400420 | Гидроцилиндр | |
| 1 | В.М5-6gх12.58.019 | Винт | |
| 2 | МЛ131-0401108 | Кольцо прижимное | |
| 3 | МЛ131-0401107 | Чехол | |
| 4 | МЛ131-0401109 | Втулка | |
| 5 | С75 | Кольцо | |
| 6 | ШС-50 | Подшипник | |
| 6 | ШС-50К | Подшипник | |
| 7 | МЛ131-0401115 | Корпус гидроцилиндра | |
| 8 | МЛ127-3400073 | Кольцо защитное | |
| 9 | 020-024-25-2-2 | Кольцо | |
| 10 | МЛ127-3400072 | Болт зажимной | |
| 11 | МЛ131-3400421 | Угольник ввертной | |
| 12 | МЛ131-3400422 | Гайка | |
| 13 | М10-6gх20.88.35.019 | Болт | |
| 14 | 4598166067 | Шайба 10ОТ | |
| 15 | МЛ131-3400423 | Шайба фторопластовая | |
| 16 | 013-017-25-1-4 | Кольцо | |
| 17 | 354-3400036 | Шайба защитная | |
| 18 | 017-021-25-2-2 | Кольцо | |
| 19 | 40-3405061-А | Штуцер М20х1,5 | |
| 20 | 354-3400015 | Гайка | |
| 21 | МЛ131-3400425-Б | Трубопровод | |
| 22 | 20Г3Д6КД/ТВ.Г12 | Гидрозатвор электромагнитный | |
| 23 | МЛ131-3400173 | Угольник ввертной | |
| 24 | МЛ131-3400430-Б | Трубопровод | |
| 25 | МЛ131-0401110 | Шток | |
| 26 | МЛ131-0401102 | Гайка | |
| 27 | DA22WD2200630-WUAQ3 | Грязесьемник | |
| 28 | RLS700630-Z04 | Уплотнение Zurcon L-Cup | |
| 29 | 6900630-C380 | Направляющая | |
| 30 | RS1300630-T46N | Уплотнение Turcon Stepsealk | |
| 31 | МЛ131-0401103 | Гайка стопорная | |
| 32 | МЛ131-0401106-А2 | Опора штока | |
| 33 | М35-0401303-03 | Кольцо защитное | |
| 34 | 092-100-46-2-2 | Кольцо | |
| 35 | М35-0401308-А2 | Поршень | |
| 36 | М35-0401303-01 | Кольцо защитное | |
| 37 | 045-050-30-2-2 | Кольцо | |
| 38 | PCB0A1000-NCRO | Уплотнение поршневое | |
| 39 | М35-0401309 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
