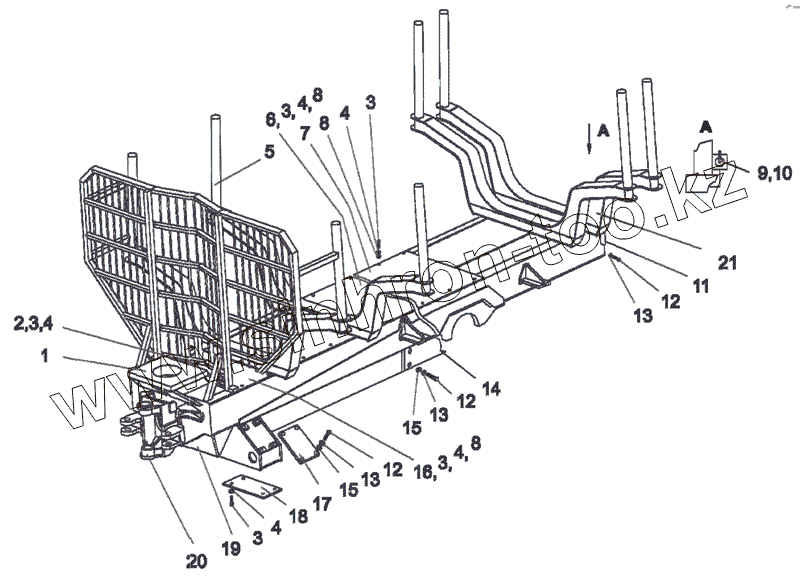

Каталог запасных частей к технике: МТЗ МЛ-131. Рама задняя с шарниром
МЛ131-2704010
1
2
3
3
3
3
3
4
4
4
4
4
5
6
7
8
8
8
9
10
11
12
12
12
13
13
13
14
15
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| МЛ131-2704010 | МЛ131-2704010 | Рама задняя с шарниром | |
| 1 | МЛ131-2705250 | Рама задняя | |
| 2 | МЛ131-2705130 | Стойка | |
| 3 | M10-6gx20.88.35.019 | Болт | |
| 4 | 4598166027 | Шайба 10Т | |
| 5 | МЛ131-2705465 | Коник | |
| 6 | МЛ131-2705120 | Крышка | |
| 7 | МЛ131-2705104-Б | Крышка задняя | |
| 8 | С10.01.019 | Шайба | |
| 9 | 50-4605079-Б | Шкворень | |
| 10 | А61.07.001 | Шплинт | |
| 11 | МЛ131-2705103 | Кронштейн | |
| 12 | M8-6gx16.88.35.019 | Болт | |
| 13 | 4598166046 | Шайба 8Т | |
| 14 | МЛ131-2705140 | Поддон задний | |
| 15 | С8.01.019 | Шайба | |
| 16 | МЛ131-2705101 | Крышка передняя | |
| 17 | МЛ131-2705102 | Крышка кармана | |
| 18 | МЛ131-2705110 | Крышка нижняя | |
| 19 | МЛ131-2705060 | Поддон передний | |
| 20 | МЛ131-2704085 | Труба балансира | |
| 21 | МЛ131-2705455 | Опора |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
