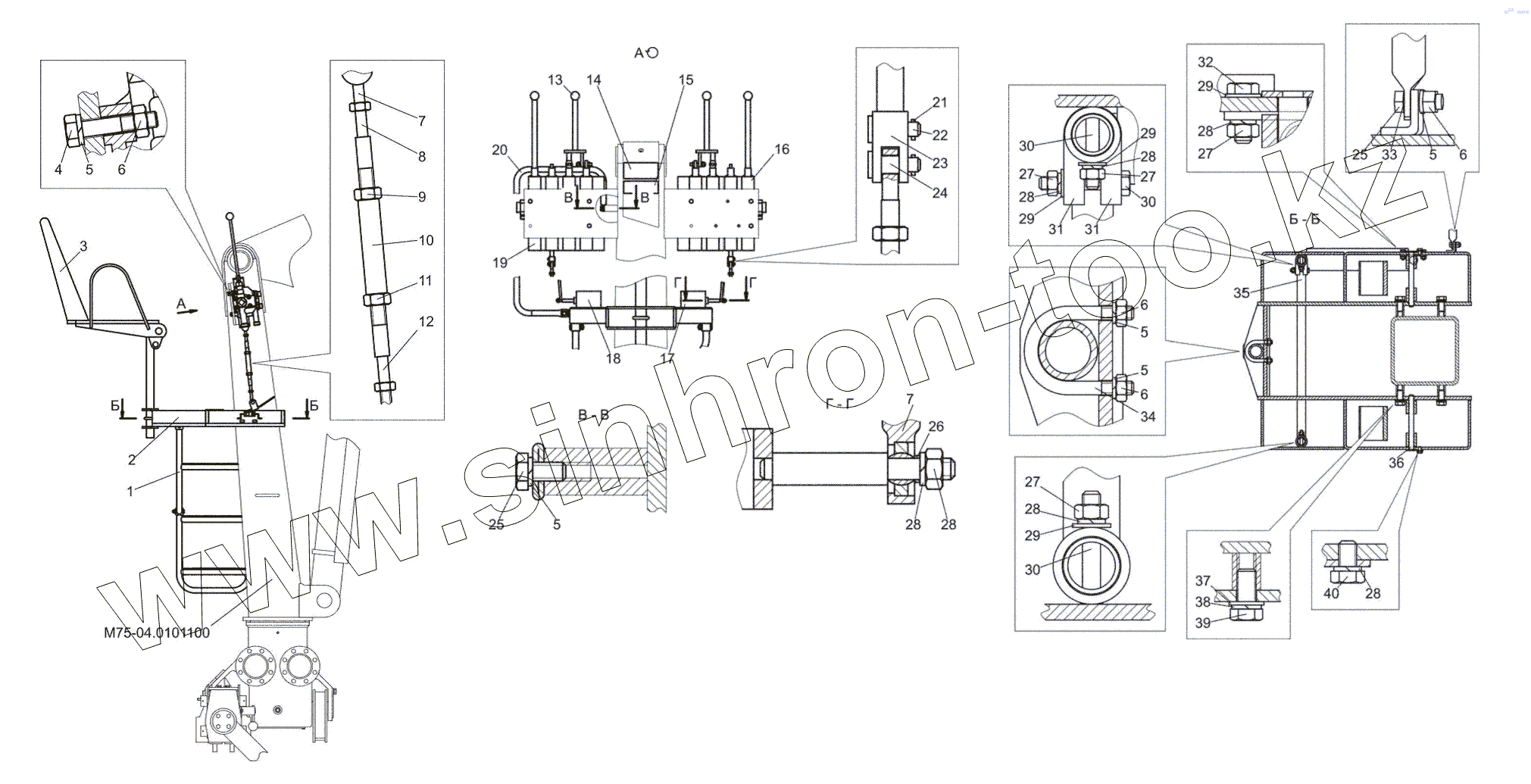

Каталог запасных частей к технике: МТЗ М75-04. Пост управления
М75-04.5103010
М75-04.0101100
1
2
3
3
4
5
5
5
5
5
6
6
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
27
27
27
28
28
28
28
28
28
28
29
29
29
29
30
30
30
31
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| М75-04.5103010 | М75-04.5103010 | Пост управления | |
| М75-04.0101100 | М75-04.0101100 | Устройство опорно-поворотное | |
| 1 | М75-04.5103060 | Лестница | |
| 2 | М75-04.5103030 | Кронштейн | |
| 3 | М75-01.03.100-2 | Сиденье | |
| 3 | М75-51.03.100 | Сиденье | |
| 4 | М10-6gx100.88.35.019 | Болт М10-6gx100.88.35.019 | |
| 5 | 4598166067 | Шайба 10ОТ | |
| 6 | М10-6H.6.019 | Гайка М10-6H.6.019 | |
| 7 | М90-01.03.220 | Шарнир | |
| 8 | М75-51.03.014 | Тяга | |
| 9 | М12-6H.6.019 | Гайка М12-6H.6.019 | |
| 10 | М75-51.03.015 | Стяжка | |
| 11 | М75-51.03.016 | Гайка | |
| 12 | М75-51.03.014-01 | Тяга | |
| 13 | М90-01.03.200-02 | Джойстик | |
| 14 | М75-04.5103 011 | Табличка | |
| 15 | М75-04.5103 012 | Табличка | |
| 16 | М75-04.0500700 | Гидрораспределитель | |
| 17 | М75-51.03.200 | Педаль | |
| 18 | М75-51.03.200-01 | Педаль | |
| 19 | М75-04.0500750 | Гидрораспределитель | |
| 20 | М75-04.5103080 | Поручень | |
| 21 | 1,6x12.0115 | Шплинт 1,6x12.0115 | |
| 22 | М75-51.03.022 | Ось | |
| 23 | М75-51.03.024 | Вилка | |
| 24 | М90-01.03.205-01 | Втулка | |
| 25 | М10-6gx20.88.35.019 | Болт | |
| 26 | М90-01.03.205 | Втулка | |
| 27 | М8-6H.6.019 | Гайка М8-6H.6.019 | |
| 28 | 4598166046 | Шайба 8Т | |
| 29 | С.8.01.019 | Шайба | |
| 30 | М8-6gx50.88.35.019 | Болт М8-6gx50.88.35.019 | |
| 31 | М75-04.5103016 | Скоба | |
| 32 | Болт М8-6gx25.88.35.019 | Болт М8-6gx25.88.35.019 | |
| 33 | Шайба С.10.01.019 | Шайба С.10.01.019 | |
| 34 | ЛВ-203.09.001 | Хомут | |
| 35 | М75-04.5103017 | Труба | |
| 36 | М75-51.03.050 | Ось | |
| 37 | Шайба С16.01.019 | Шайба С.16.01.019 | |
| 38 | 4598166070 | Шайба 16ОТ | |
| 39 | Болт М16-6gx40.88.35.019 | Болт М16-6gx40.88.35.019 | |
| 40 | Болт М8-6gx14.88.35.019 | Болт М8-6gx14.88.35.019 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
