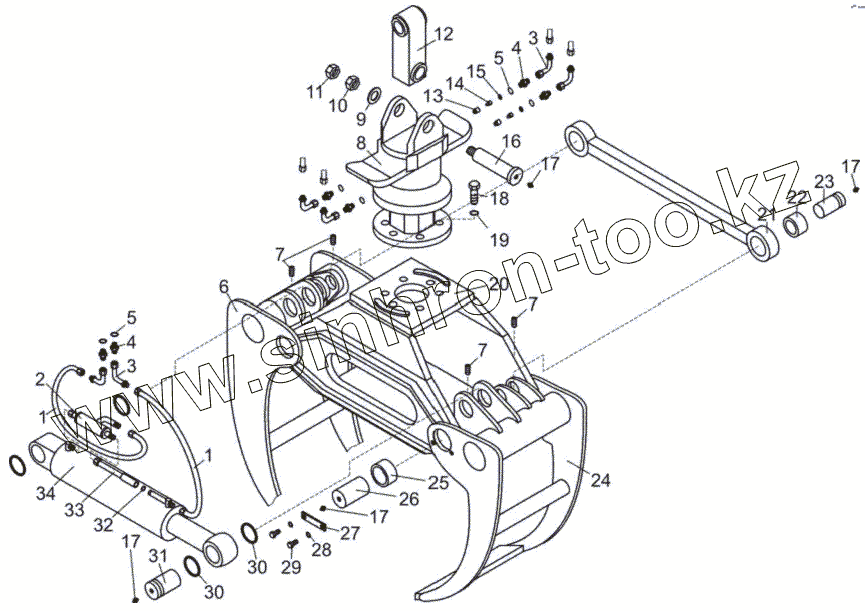

Каталог запасных частей к технике: МТЗ М75-04. Орган рабочий в сборе
ЛВ-203А.07.00.000
1
1
2
3
3
4
4
5
5
6
7
7
7
8
9
10
11
12
13
14
15
16
17
17
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЛВ-203А.07.00.000 | ЛВ-203А.07.00.000 | Орган рабочий в сборе | |
| 1 | РВД 12-25-450 | Рукав высокого давления РВД 12-25-450 | |
| 2 | ЛВ-203.10.460-01 | Гидрозамок | |
| 3 | У 459.026.000 | Угольник | |
| 4 | У 457.099-01 | Штуцер | |
| 5 | 019-023-25-2-2 | Кольцо | |
| 6 | ЛВ-203А.07.10.300 | Челюсть правая | |
| 7 | ЛВ-203А.07.10.001 | Винт | |
| 8 | РУ-80 | Ротатор РУ-80 | |
| 9 | С 24.01.019 | Шайба | |
| 10 | М24x1,5-6Н.6.019 | Гайка М24x1,5-6Н.6.019 | |
| 11 | М24x1,5-6Н.6.019 | Гайка М24x1,5-6Н.6.019 | |
| 12 | ЛВ-203.36.20.000 | Серьга | |
| 13 | ЛВ-203.36.00.006 | Корпус | |
| 14 | ЛВ-203.36.00.005 | Дроссель | |
| 15 | ЛВ-203.36.00.007 | Втулка | |
| 16 | ЛВ-203.36.00.001 | Ось | |
| 17 | 1.2Ц6 | Масленка 1.2Ц6 | |
| 18 | М16-6gx45.109.40Х.01 | Болт М16-6gx45.109.40Х.01 | |
| 19 | 4598166070 | Шайба 16ОТ | |
| 20 | ЛВ-203.36.10.100 | Траверса | |
| 21 | ЛВ-203.08.400 | Штанга | |
| 22 | ЛВ-203.08.002 | Втулка | |
| 23 | ЛВ-203.08.005 | Ось | |
| 24 | ЛВ-203А.07.10.200 | Челюсть левая | |
| 25 | ЛВ-203.08.001 | Втулка | |
| 26 | ЛВ-203.36.10.001 | Ось | |
| 27 | ЛВ-203.08.007 | Оседержатель | |
| 28 | 4598166068 | Шайба 12ОТ | |
| 29 | М12-6gx25.88.35.019 | Болт | |
| 30 | ЛВ-203.08.003 | Кольцо | |
| 31 | ЛВ-203.08.006 | Ось | |
| 32 | 012-016-25-2-2 | Кольцо | |
| 33 | ЛВ-203.36.30.000 | Удлинитель | |
| 34 | ГГЦ 80.070.000.000-02 | Гидроцилиндр |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
