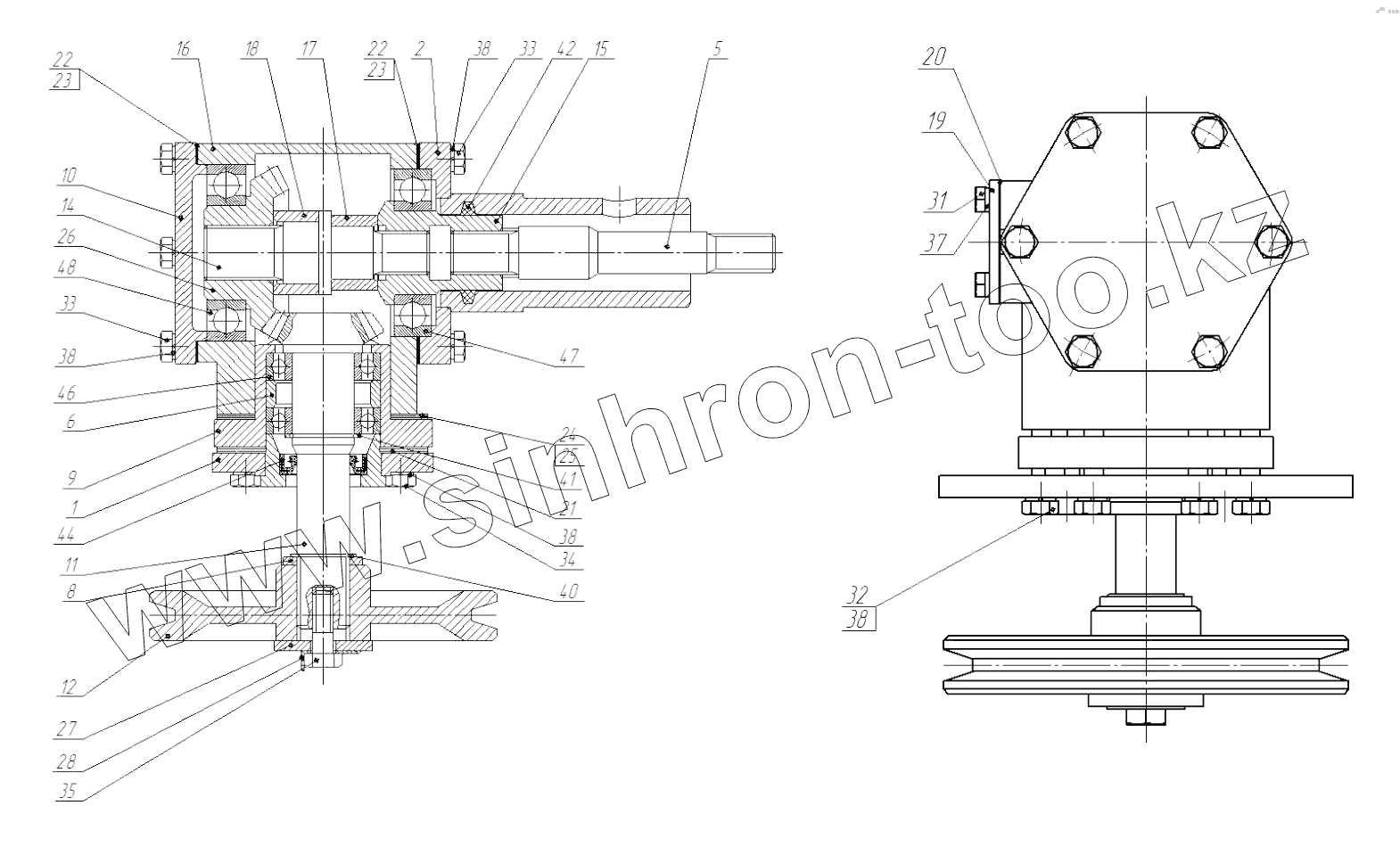

Каталог запасных частей к технике: МТЗ КРМ-2 (САЗ). Редуктор КРМ2-03.000
1
2
5
6
8
9
10
11
12
14
15
16
17
18
19
20
21
22
22
23
23
24
25
26
27
28
31
32
33
33
34
35
37
38
38
38
38
40
41
42
44
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КРМ2-03.000 | КРМ2-03.000 | Редуктор | |
| 1 | КРМ2-03.010 | Крышка | |
| 2 | КРМ2-03.020 | Переходник | |
| 5 | КРМ2-03.001 | Вал | |
| 6 | КРМ2-03.002 | Кольцо | |
| 8 | КРМ2-03.004 | Кольцо | |
| 9 | КРМ2-03.005 | Корпус | |
| 10 | КРМ2-03.006 | Крышка | |
| 11 | КРМ2-03.007 | Шестерня | |
| 12 | КРМ2-03.008 | Шкив | |
| 14 | ФР-00.102-Б | Вал | |
| 15 | ФР-00.103-Б | Втулка | |
| 16 | ФР-00.105 | Корпус | |
| 17 | ФР-00.107 | Кольцо | |
| 18 | ФР-00.108 | Кольцо | |
| 19 | ФР-00.113 | Крышка | |
| 20 | ФР-00.114 | Прокладка | |
| 21 | ФР-00.115 | Прокладка | |
| 22 | ФР-00.116 | Прокладка регулировочная | |
| 23 | ФР-00.116-01 | Прокладка регулировочная | |
| 24 | ФР-00.117 | Прокладка регулировочная | |
| 25 | ФР-00.117-01 | Прокладка регулировочная | |
| 26 | ФР-00.119-Б | Шестерня | |
| 27 | 08БС-1601014 | Шайба | |
| 28 | 08БС-1601016 | Шайба | |
| 31 | 911002 | Болт | |
| 32 | С00088 | Болт | |
| 33 | С00090 | Болт | |
| 34 | С00094 | Болт | |
| 35 | С00034 | Болт | |
| 37 | 916007 | Шайба 6Т | |
| 38 | 916009 | Шайба 8Т | |
| 40 | 915243 | Кольцо | |
| 41 | 915226 | Кольцо | |
| 42 | СП-47-34-5 | Кольцо | |
| 44 | 942103 | Манжета | |
| 46 | 6921007 | Подшипник | |
| 47 | 921023 | Подшипник | |
| 48 | 921025 | Подшипник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
