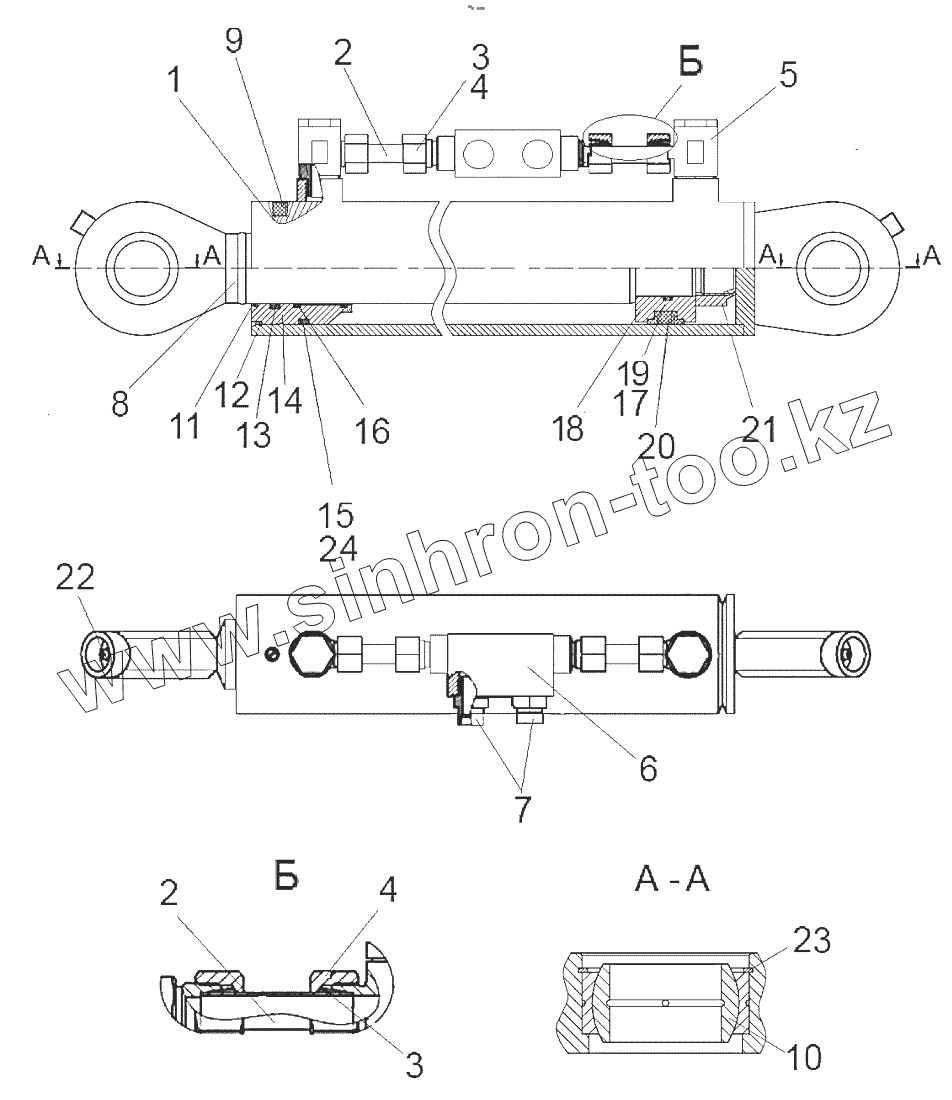

Каталог запасных частей к технике: МТЗ БЕЛАРУС МПТ-461.1. Гидроцилиндр захвата челюстного ЗЧ-17
ЗЧ17-0201010
1
2
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЗЧ17-0201010 | ЗЧ17-0201010 | Гидроцилиндр | |
| 1 | ЗЧ17-0201100 | Гидроцилиндр | |
| 2 | ЗЧ17-0201011 | Труба | |
| 3 | 100107 | Врезное кольцо | |
| 4 | 100207 | Накидная гайка | |
| 5 | Е 101307.1 | Соединение ввертное, уплотнение тип | |
| 6 | VRSE015AFF L VST-DIN15 | Гидрозамок | |
| 7 | Е 100507.1 | Штуцер ввертной-прямой уплотнение | |
| 8 | ШЦГ-4530000-01А | Шток | |
| 9 | Винт М8-6gx12.14Н | Винт | |
| 10 | ШС-30К | Подшипник | |
| 11 | WSL 04500536053 | Грязесъемник | |
| 12 | ОПТ-91955216004 | Кольцо пружинное | |
| 13 | RSD 04500530058 | Манжета | |
| 14 | ГМ-634500002 | Букса | |
| 15 | УКЗ.1-14 | Кольцо защитное | |
| 16 | HIS 04500510096 | Кольцо опорное | |
| 17 | Кольцо 030-035-30-2-2 | Кольцо 030-035-30-2-2 | |
| 18 | ГГЦ-63010000004-01 | Поршень | |
| 19 | УКЗ.1-01 | Кольцо защитное | |
| 20 | KDSB 06300470184 | Уплотнение поршня | |
| 21 | УГЦ80070000002-01 | Гайка | |
| 22 | Масленка 1.1Ц6 | Масленка | |
| 23 | В47 | Кольцо | |
| 24 | Кольцо 055-063-46-2-2 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
