Каталог запасных частей к технике: МТЗ БЕЛАРУС 1502. Механизм поворота

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2103-3600050-А
2103-3600050-А
1
2
2
3
4
5
6
7
8
9
10
10
11
12
12
12
13
13
14
14
14
15
15
16
17
18
18
19
20
21
22
23
24
25
25
26
27
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
55
56
57
58
59
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127

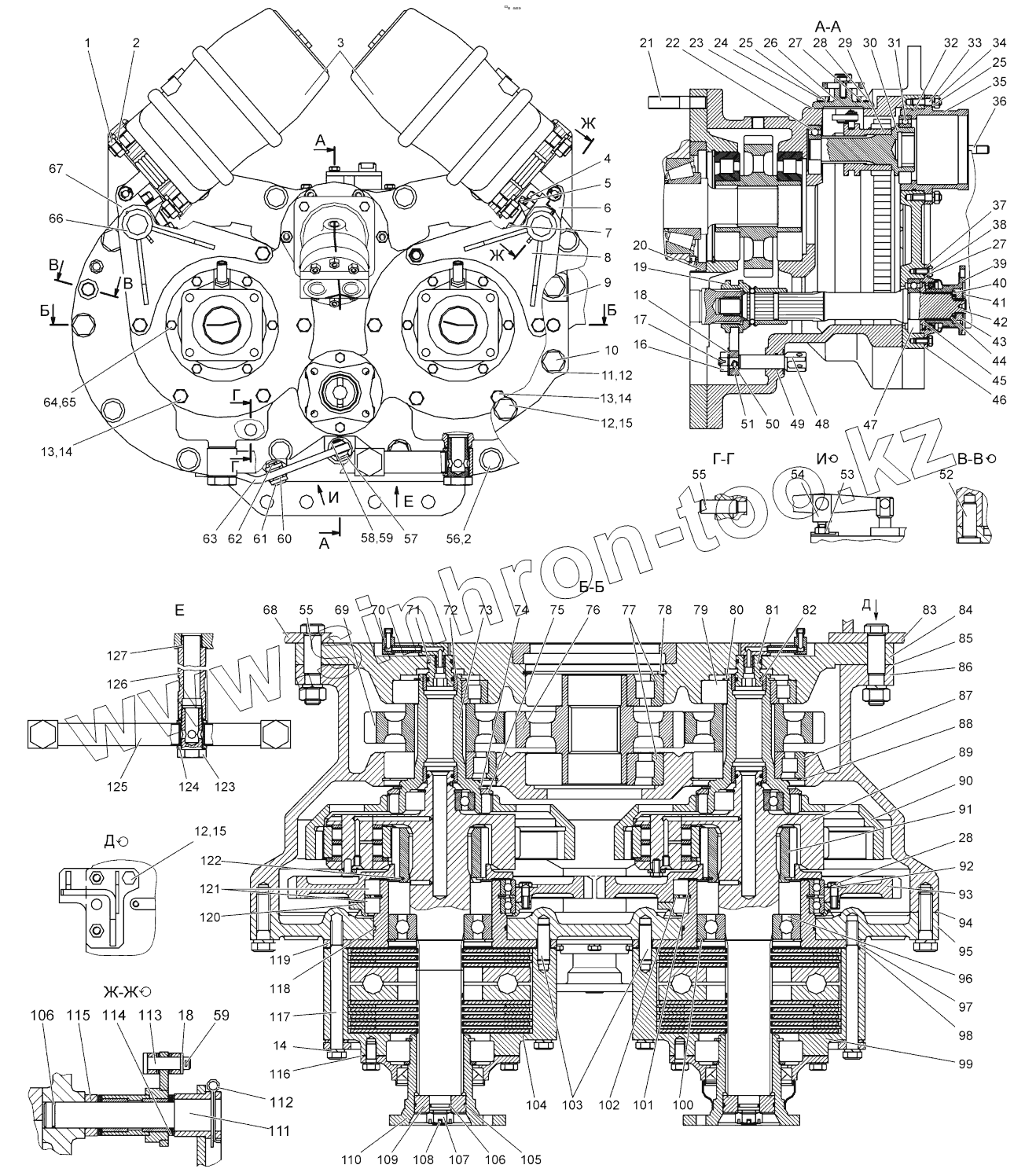

Позиция на иллюстрации Заводской номер детали Название детали
2103-3600050-А 2103-3600050-А Механизм поворота
1 ГайкаМ16х1.5-6Н.06.0195915-70 Гайка
2 4598166070 Шайба 16ОТ
3 20.3519100-21 Камера тормозная
4 2102-3503019 Болт
5 70-3503018 Шайба
6 1802-3600130-01 Рычаг
7 ГайкаМ12x1.25-6Н.04.019 Гайка М12x1.25-6Н.04.019
8 2103-3600210 Опора правая
9 2103-2023380 Кронштейн
10 1802-3600089 Болт
10 1802-3600089-А Болт
11 ГайкаМ18-6Н.6.019 Гайка М18-6Н.6.019
12 4598166071 Шайба 180Т ОСТ 37.00.115-70
13 1221М-3502039 Болт
14 4598166069 Шайба 14 ОТ
15 БолтМ18-6gx40.88.35.019 Болт М18-6gx40.88.35.019
16 ГайкаМ12-1,25-6Н.04.019 Гайка М12-1,25-6Н.04.019
17 Шплинт3,2x25.019 Шплинт
18 ШайбаС12.01.019 Шайба
19 1822-4202080 Муфта переключения
20 1802-3600057 Муфта переключения Кольцо
21 1802-3600166 Шпилька
22 Подшипник306А Подшипник
23 1802-3600084 Прокладка
24 БолтыМ10-6gx25.88.35.019 Болты М10-6gx25.88.35.019
25 4598166067 Шайба 10ОТ
26 2103-3600120 Механизм отключения гидромотора
27 4598166046 Шайба 8Т
28 БолтМ8-6gx25.88.35.019 Болт М8-6gx25.88.35.019
29 1802-3600056 Шестерня
30 1802-3600054 Вал
31 Подшипник113 Подшипник
32 Кольцо115-120-30-2-2 Кольцо 115-120-30-2-2
33 ШпилькаМ103р/6дx25.66.019 Шпилька М10 3р/6д x25.66.019
34 ГайкаМ10-6Н.6.019 Гайка
35 2103-3600071 Стакан
36 2102-3600167 Шпилька
37 1802-3600180 Крышка
38 БолтМ8-6gx20.88.35.019 Болт
39 2103-3600260 Полумуфта
40 1802-3600061 Шайба
41 364-1601037 Пластина замковая
42 1802-3600067 Вал
43 364-1601036 Гайка
44 Кольцо035-043-46-2-2 Кольцо
45 1802-2400059 Маслоотражатель
46 1802-3600083 Прокладка
47 Подшипник208А Подшипник
48 1802-3600073 Шток
49 Кольцо020-025-30-1-4 Кольцо 020-025-30-1-4
50 1802-3600074 Штифт
51 1802-3600072 Вилка
52 70-4616035 Штифт
53 ГайкаМ12-6Н.6.019 Гайка
54 1802-3600078 Вилка
55 50-4605027 Штифт
56 БолтМ16-6gx60.88.35.019 Болт М16-6gx60.88.35.019
57 4598621037 Палец
58 ШайбаС8.01.019 Шайба
59 Шплинт3,2x18.019 Шплинт
60 1802-3600079 Кольцо
61 4598651081 Палец
62 Шплинт4x22.019 Шплинт
63 1802-3600191 Рычаг
64 БолтМ12-6gx25.88.35.019 Болт М12-6gx25.88.35.019
65 4598166068 Шайба 12ОТ
66 2103-3600200 Опора левая
67 1802-3600130 Рычаг
68 2103-1001012 Кронштейн задний
69 2103-3600063 Шестерня
70 2103-3600150 Переходник
71 Кольцо025-030-30-1-4 Кольцо 025-030-30-1-4
72 1802-3600163 Втулка
73 1802-3600161 Вал
74 КольцоС100 Кольцо С100
75 1802-3600162 Шайба упорная
76 2103-3600062 Шестерня
77 Подшипник42315КМ Подшипник
78 КольцоС160 Кольцо С160
79 Подшипник42310 Подшипник
80 Кольцо2С50 Кольцо
81 1802-3600069 Втулка
82 1802-3600094 Кольцо уплотнительное
83 2103-1001012-01 Кронштейн задний
84 1802-3600052 Основание
85 1802-3600081 Прокладка
86 1802-3600051 Корпус
87 Подшипник42312М1 Подшипник
88 КольцоС130 Кольцо
89 2103-3600100 Водило
90 1802-3600058 Шестерня эпициклическая
91 1802-3600097 Шестерня солнечная
92 1802-3600099 Шайба
93 1802-3600059 Шестерня ведомая
94 1802-3600082 Прокладка
95 2103-3600053-Б Крышка
96 Подшипник311М Подшипник
97 2103-3600066 Крышка
98 2103-3600172 Прокладка
99 2103-3502010-01 Тормоз
100 КольцоС120 Кольцо С120
101 1802-3600096 Кольцо пружинное
102 1802-3600158 Кольцо
103 50-1601352 Штифт
104 2103-3502010 Тормоз
105 Кольцо055-060-30-2-4 Кольцо 055-060-30-2-4
106 Кольцо021-025-25-2-2 Кольцо 021-025-25-2-2
107 70-3003032 Гайка
108 Шплинт4x32.019 Шплинт 4x32.019
109 2103-3600171 Кольцо
110 2103-3600110 Полумуфта
111 2103-3600077 Ось
112 Шплинт5x50.019 Шплинт 5x50.019
113 МЛ127-3500006 Ось
114 354-3500013 Шайба
115 2103-3600169 Втулка
116 2103-3600173 Прокладка
117 2103-3600174 Болт
118 Кольцо150-155-36-1-4 Кольцо 150-155-36-1-4
119 2103-3600066-01 Крышка
120 1802-3600098 Кольцо
121 6-1000828Л Подшипники
122 1802-3600159 Кольцо пружинное
123 2103-3600301 Болт
124 2103-3600303 Кольцо уплотнительное
125 2103-3600295 Тройник
126 2103-3600302 Труба заборная
127 Кольцо027-031-25-2-2 Кольцо 027-031-25-2-2
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
