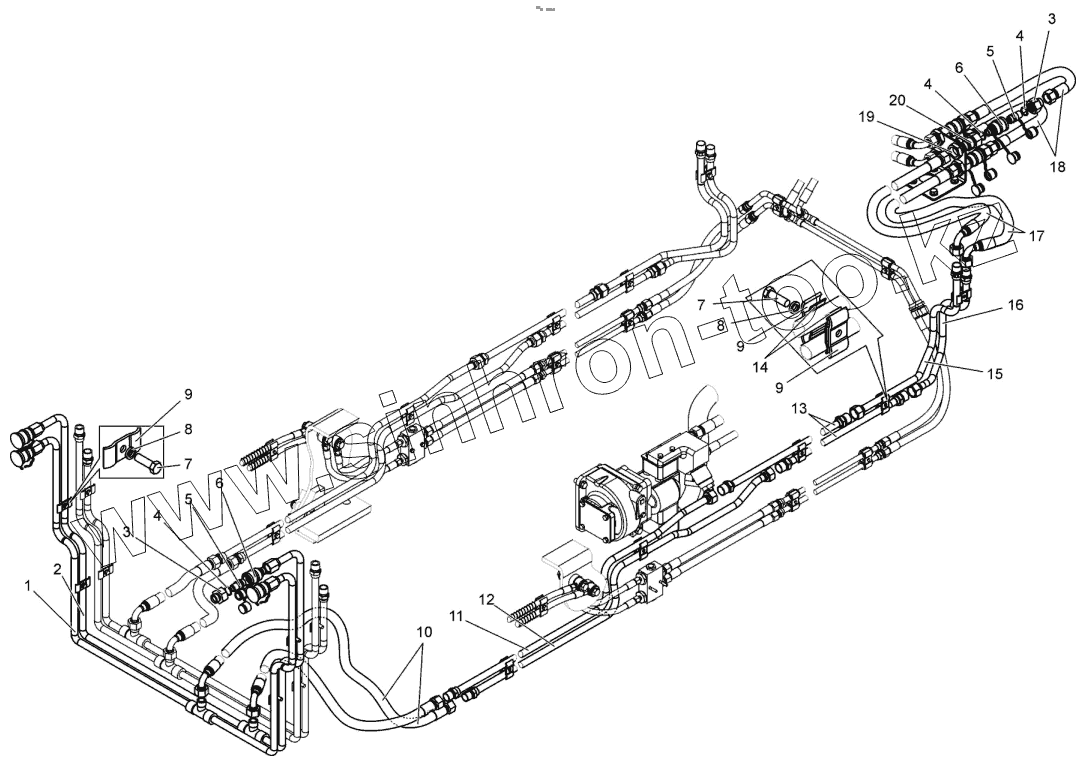

Каталог запасных частей к технике: МТЗ БЕЛАРУС 1502. Гидросистема 1502-4600010-В1-01
1
2
3
3
4
4
4
5
5
6
6
7
7
8
8
9
9
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1502-4600010-В1-01 | 1502-4600010-В1-01 | Гидросистема | |
| 1 | 1502-4600455 | Трубопровод | |
| 2 | 1502-4600460 | Трубопровод | |
| 3 | 406-4600051 | Переходник | |
| 4 | Кольцо021-025-25-1-4 | Кольцо | |
| 5 | ШтекерНР12-4М-Х0001А0 | Штекер НР12-4М-Х0001А0 | |
| 6 | МуфтаНР12-5-Х0001С2 | Муфта НР12-5-Х0001С2 | |
| 7 | БолтМ8-6gх35.88.35.019 | Болт | |
| 8 | 4598166046 | Шайба 8Т | |
| 9 | 70-3407146 | Планка | |
| 10 | 952-4607140-08 | Рукав высокого давления ф16х2 армирован. | |
| 11 | 1502-4600435-01 | Трубопровод | |
| 12 | 1502-4600440-01 | Трубопровод | |
| 13 | 1502-4600075-Б | Трубопровод | |
| 14 | 1502-4600016 | Прокладка | |
| 15 | 1502-4600425-01 | Трубопровод | |
| 16 | 1502-4600430-01 | Трубопровод | |
| 17 | 952-4607140-06 | Рукав высокого давления ф16х2 | |
| 18 | П80-4607120-02 | Рукав высокого давления ф16х2 армирован. | |
| 19 | 406-4600031 | Гайка | |
| 20 | 406-4600052 | Переходник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
