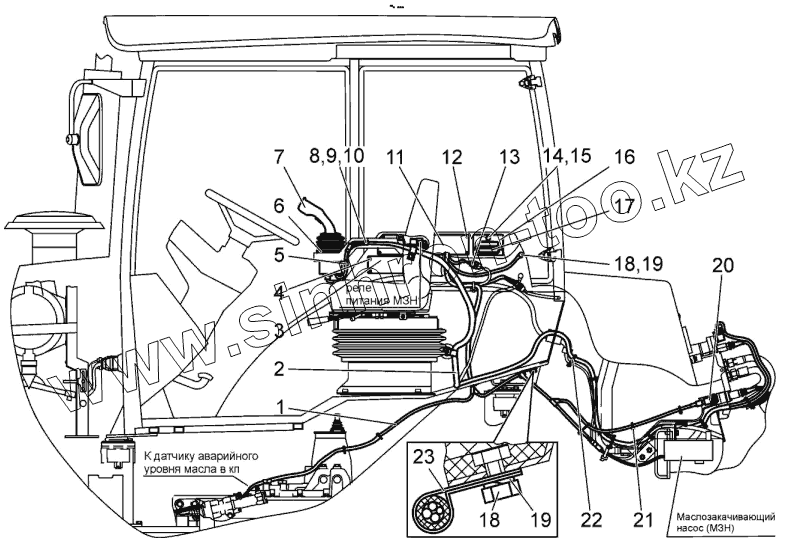

Каталог запасных частей к технике: МТЗ БЕЛАРУС 1502. Электрооборудование гидросистемы. Панель боковая

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1502-8700750
1502-3700150
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали
1502-8700750 1502-8700750 Панель боковая
1502-3700150 1502-3700150 Электрооборудование гидросистемы
1 1502-3724820 Жгут 820
2 1502-3724115 Жгут
3 1502-8700616 Пластина
4 ВинтВ.М4-6gх20.58.019 Винт
5 577391.2 Кабель джойстика
6 ВинтВ.М5-6gх16.58.019 Винт
7 577391.1 Джойстик
8 70-1115012-01 Хомутик
9 БолтМ8-6gх14.88.35.019 Болт
10 4598166046 Шайба 8Т
11 1502-8700770 Панель
12 ВинтВ.М6-6gх20.58.019 Винт
13 1502-3724825 Жгут
14 80-3805065 Винт
15 Кольцо006-010-25-1-4 Кольцо 006-010-25-1-4
16 822-3801341 Щиток
17 БП-2 Блок предохранителей
18 БолтМ6-6gх12.88.35.019 Болт
19 4598166045 Шайба 6Т
20 145000AB Выключатель кнопочный
20 ВК60.3710 Выключатель
21 80-3723045 Манжета
22 80-3723045-01 Манжета
23 52.98.710-05 Хомутик
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
