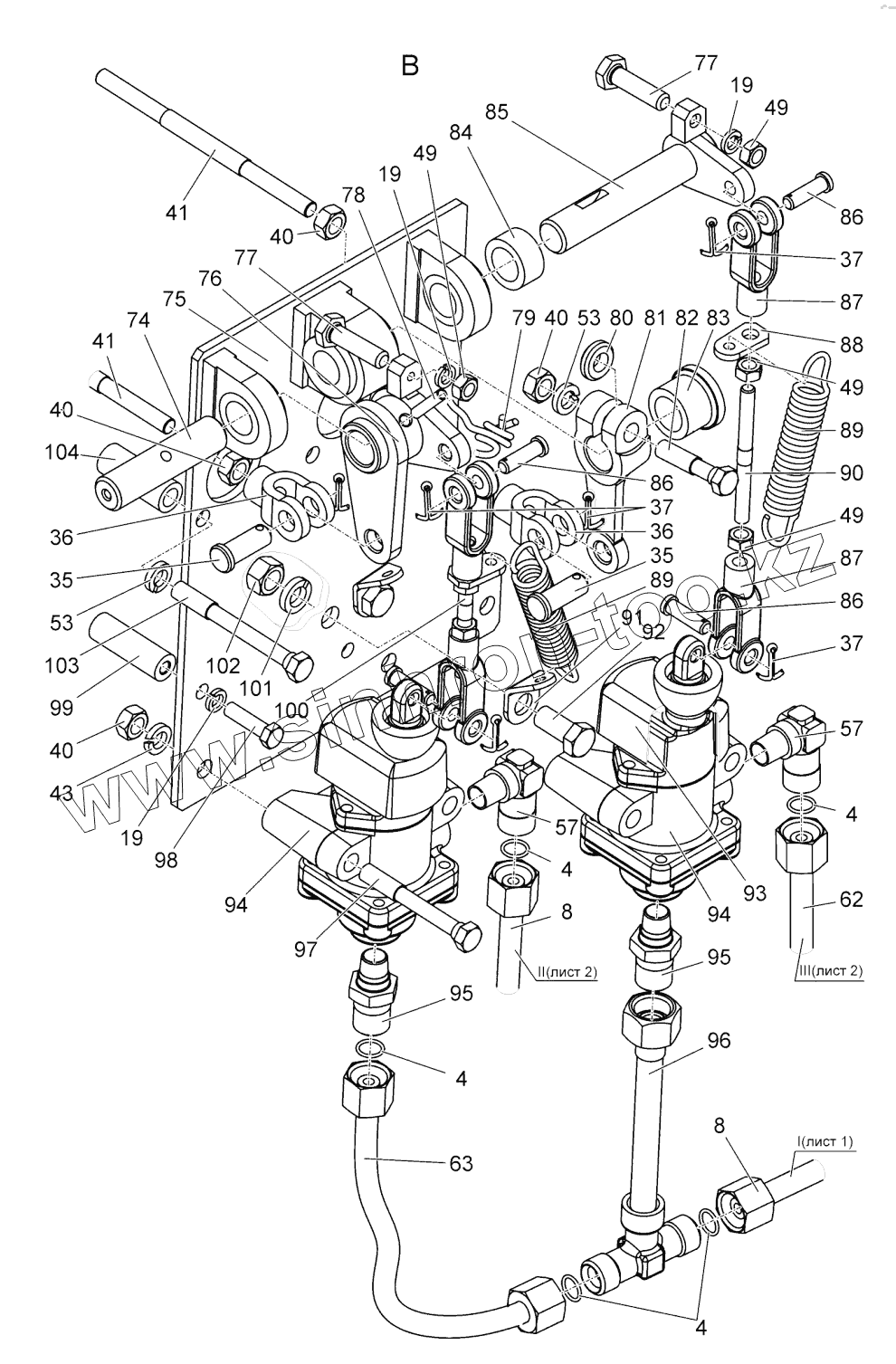

Каталог запасных частей к технике: МТЗ БЕЛАРУС 1502. Система управления тормозами
zoom-in
zoom-out
enlarge
shrink
circle-right
circle-left
file-text2
info
cart
Тип техники
Не выбрано
Легковые автомобили
Грузовые автомобили и прицепы
Автобусы
Сельхозтехника
Спецтехника
Двигатели
Марка
Не выбрано
ГАЗ
КМЗ
МАЗ
МТЗ
ХТЗ
Модель
Не выбрано
1502 (2012)
БЕЛАРУС 1502 (2015)
БЕЛАРУС 1502 (2017)
БЕЛАРУС МПТ-461.1 (2015)
КРМ-2 (САЗ) (2015)
М75-04 (2010)
МЛ-131 (2008)
МЛПТ-344 (2011)
МЛПТ-354М (2008)
МПТ-461.1 (2010)
МР-40-01 (2010)
МТЗ-320 МК (2010)
МУП-351 (2010)
ОБ-12 (САЗ) (2015)
ТТР-401М (2010)
Ш-353М (2015)
ЩК-00.010-М (САЗ) (2015)
ЩК-1 (САЗ) (2015)
Схема
>
Не выбрано
Трактор гусеничный «БЕЛАРУС» 1502
Полурама
Установка силовая. Топливопровод сливной. Топливопровод. Кран
Агрегат силовой. Установка стартера. Отводка. Подшипник
Система топливная. Бак топливный правый. Клапан сливной. Топливопровод
Пробка
Управление подачей топлива. Серьга
Система охлаждения. Устройство сливное. Штуцер сливной
Ограждение вентилятора
Охлаждение наддувочного воздуха
Система выпуска. Труба выпускная
Система очистки воздуха
Трансмиссия
Передача карданная трансмиссии
Корпус сцепления. Горловина заливная. Шестерня. Кронштейн отводки. Вал. Втулка. Вилка. Вал-шестерня. Стакан
Управление сцеплением. Крышка. Бачок. Педаль. Угольник. Рукав гибкий. Тяга
Гидроусилитель. Толкатель
Коробка передач
Коробка передач
Коробка передач
Коробка передач
Узел передач. Стакан. Синхронизатор. Вал промежуточный
Фильтр. Труба
Механизм управления. Рычаги КП. Сапун. Тяга
Корпус вилок
Привод насоса. Клапан
Фильтр-распределитель. Ротор с осью. Ось ротора. Стакан ротора. Сетка фильтрующая
Гидросистема ГСП
Гидросистема ГСП
Клапан перепускной
Радиатор масляный ГСП
Мост задний. Передача конечная
Мост задний
Мост задний
Мост задний. Маслопровод. Вал отбора мощности. Кожух. Вал ведущий
Вал-шестерня
Коробка клапанная с фильтром. Клапан
Передача конечная. Крышка. Шестерня ведомая
Устройство тягово-сцепное. Кронштейн задний. Рыхлитель
Устройство тягово-сцепное. Тяга
Крюк с амортизатором
Рама
Каретка
Каретка однобалансирная
Каток поддерживающий
Механизм натяжения гусеницы
Колесо направляющее
Гидросистема механизма натяжения гусениц. Колодка
Привод поворота рулевой. Колонка рулевая. Тяга
Колонка рулевая. Кардан. Вал. Колесо рулевое
Редуктор рулевой с нульустановителем
Механизм поворота
Механизм поворота
Водило
Полумуфта
Система управления тормозами
Система управления тормозами
Слив конденсата. Баллон
Тормоз
Регулятор давления. Клапан. Диафрагма
Механизм отключения гидромотора
Электрооборудование двигателя
Электрооборудование двигателя
Электрооборудование трансмиссии
Установка фар рабочих, стеклоомывателя, переднего и заднего стеклоочистителя
Установка батарей аккумуляторных
Электрооборудование гидросистемы. Панель боковая
Установка фонарей передних и фар дорожных
Электрооборудование кабины. Установка фонарей задних
Электрооборудование кондиционера или отопителя-вентилятора
Установка щитка приборов
Щиток приборов
Щиток приборов
Щиток приборов
Установка инструментального ящика
Таблички фирменные и инструкционные
Таблички фирменные и инструкционные
Аптечка
Установка сиденья. Установка подлокотника. Подлокотник
Сиденье оператора. Салазки. Подвеска
ВОМ задний
ВОМ задний
Редуктор. Вал-шестерня
Распределитель
Гидросистема
Гидросистема
Гидросистема
Гидросистема. Клапан замедлительный
Колодка напорная
Привод насоса. Вал
Устройство навесное
Установка отвала (прямого). Вилка. Раскос
Установка отвала. Вилка. Тяга верхняя. Винт
Корчеватель. Комплект монтажных частей
Гидроцилиндр. Клапан замедлительный
Гидроцилиндр
Пробка. Клапан
Бак
Установка кабины
Кабина. Установка пульта. Пульт
Облицовка
Установка верхнего пояса. Панель. Козырек
Крыша. Установка фильтра. Панель
Крыша
Дверь левая. Стекло. Запорное устройство
Дверь правая. Стекло. Запорное устройство
Стекло заднее. Установка панели
Стекло боковое левое. Фиксатор левый
Зеркало
Облицовка
Крылья
Установка крыльев
Крыло левое
Крыло правое
Установка лесенки и поручня
Система кондиционирования
Компрессор кондиционера с приводом. Рычаг натяжной
Система отопления и вентиляции. Арматура отопителя. Отопитель-вентилятор
81
82
83
84
85
86
86
86
87
87
88
89
89
90
91
92
93
94
94
95
95
96
97
98
99
101
102
103
104
Позиция на иллюстрации
Заводской номер детали
Название детали
81
2102-3500101
Рычаг
82
БолтМ10-6gх45.88.35.019
Болт
83
2102-3500116
Втулка
84
2102-3500106
Втулка
85
2102-3500110
Ось с рычагом
86
4598651037
Палец 8x30
87
А20-213-А
Вилка
88
2102-3500104
Платик
89
2102-3500117
Пружина
90
2102-3400031-01
Тяга
91
80-1602116
Ушко
92
БолтМ12-6gх25.88.35.019
Болт
93
2102-3500118
Чехол
94
А29.351.4010-02
Кран тормозной
95
2102-3500107
Переходник
96
2103-3500210
Трубопровод
97
БолтМ10-6gх75.88.35.019
Болт М10-6gх75.88.35.019
98
БолтМ8-6gх30.88.35.019
Болт
99
363-0001001-17
Бонка
101
4598166068
Шайба 12ОТ
102
ГайкаМ12-6Н.6.019
Гайка
103
БолтМ10-6gх85.88.35.019
Болт М10-6gх85.88.35.019
104
2102-3500102
Втулка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
