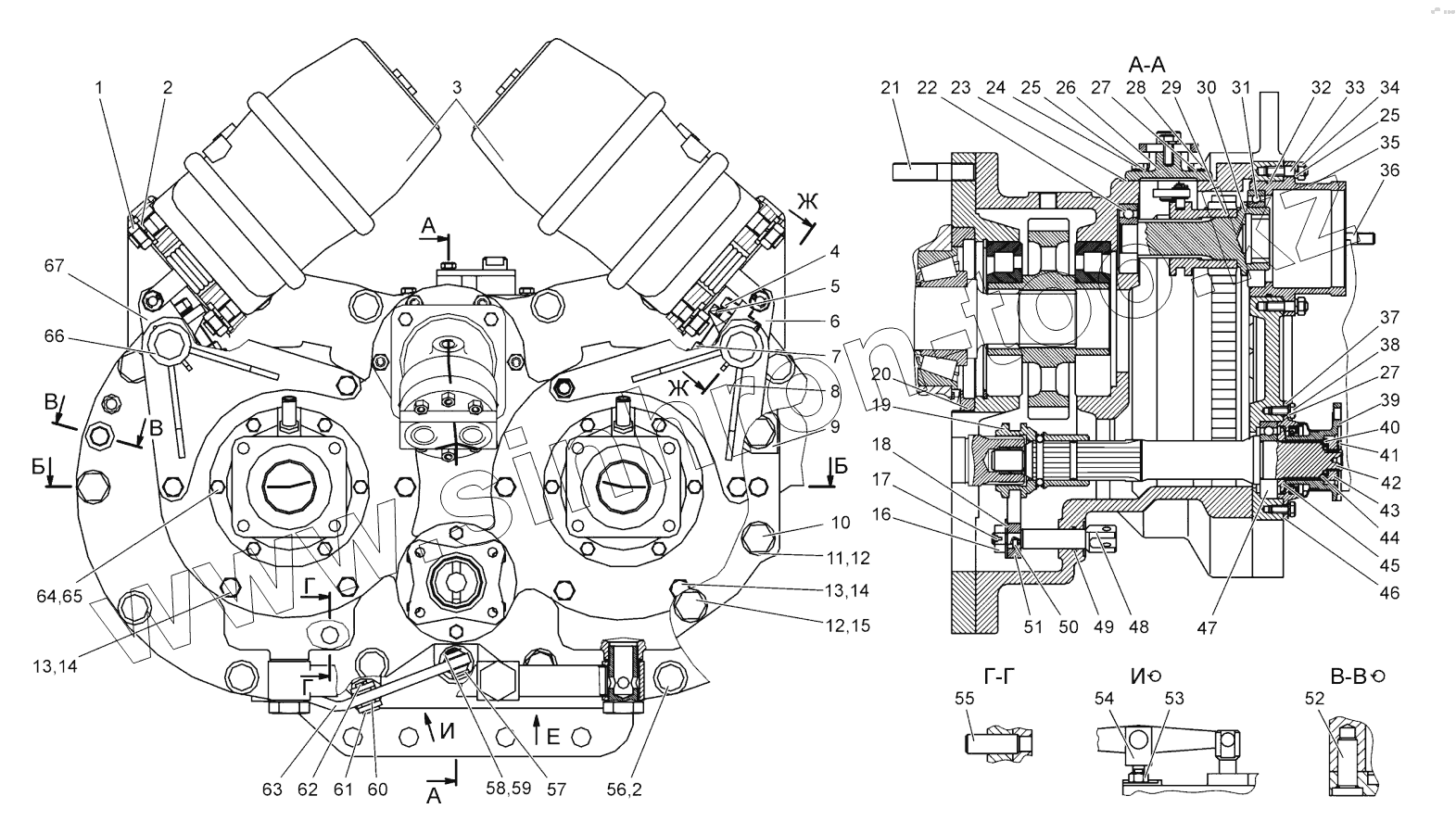

Каталог запасных частей к технике: МТЗ БЕЛАРУС 1502. Механизм поворота
2103-3600050-А
1
2
2
3
4
5
6
7
8
9
10
10
11
12
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2103-3600050-А | 2103-3600050-А | Механизм поворота | |
| 1 | ГайкаМ16х1.5-6Н.06.0195915-70 | Гайка | |
| 2 | 4598166070 | Шайба 16ОТ | |
| 3 | 20.3519100-21 | Камера тормозная | |
| 4 | 2102-3503019 | Болт | |
| 5 | 70-3503018 | Шайба | |
| 6 | 1802-3600130-01 | Рычаг | |
| 7 | ГайкаМ12х1.25-8 | Г айка шестигранная М12х1.25-8 | |
| 8 | 2103-3600210 | Опора правая | |
| 9 | 2103-2023380 | Кронштейн | |
| 10 | 1802-3600089 | Болт | |
| 10 | 1802-3600089-А | Болт | |
| 11 | ГайкаМ18-6Н.6.019 | Гайка М18-6Н.6.019 | |
| 12 | 4598166071 | Шайба 180Т ОСТ 37.00.115-70 | |
| 13 | 1221М-3502039 | Болт | |
| 14 | 4598166069 | Шайба 14 ОТ | |
| 15 | БолтМ18-6g40.88.35.019 | Болт | |
| 16 | ГайкаМ12-1,25-6Н.04.019 | Гайка М12-1,25-6Н.04.019 | |
| 17 | Шплинт3,225.019 | Шплинт | |
| 18 | ШайбаС12.01.019 | Шайба | |
| 19 | 1822-4202080 | Муфта переключения | |
| 20 | 1802-3600057 | Муфта переключения Кольцо | |
| 21 | 1802-3600166 | Шпилька | |
| 22 | Подшипник306А | Подшипник | |
| 23 | 1802-3600084 | Прокладка | |
| 24 | БолтыМ10-6g25.88.35.019 | Болты | |
| 25 | 4598166067 | Шайба 10ОТ | |
| 26 | 2103-3600120 | Механизм отключения гидромотора | |
| 27 | 4598166046 | Шайба 8Т | |
| 28 | БолтМ8-6g25.88.35.019 | Болт | |
| 29 | 1802-3600056 | Шестерня | |
| 30 | 1802-3600054 | Вал | |
| 31 | Подшипник113 | Подшипник | |
| 32 | Кольцо115-120-30-2-2 | Кольцо 115-120-30-2-2 | |
| 33 | ШпилькаМ103p/6g25.66.019 | Шпилька | |
| 34 | ГайкаМ10-6Н.6.019 | Гайка | |
| 35 | 2103-3600071 | Стакан | |
| 36 | 2102-3600167 | Шпилька | |
| 37 | 1802-3600180 | Крышка | |
| 38 | БолтМ8-6g20.88.35.019 | Болт | |
| 39 | 2103-3600260 | Полумуфта | |
| 40 | 1802-3600061 | Шайба | |
| 41 | 364-1601037 | Пластина замковая | |
| 42 | 1802-3600067 | Вал | |
| 43 | 364-1601036 | Гайка | |
| 44 | Кольцо035-043-46-2-2 | Кольцо | |
| 45 | 1802-2400059 | Маслоотражатель | |
| 46 | 1802-3600083 | Прокладка | |
| 47 | Подшипник208А | Подшипник | |
| 48 | 1802-3600073 | Шток | |
| 49 | Кольцо020-025-30-1-4 | Кольцо 020-025-30-1-4 | |
| 50 | 1802-3600074 | Штифт | |
| 51 | 1802-3600072 | Вилка | |
| 52 | 70-4616035 | Штифт | |
| 53 | ГайкаМ12-6Н.6.019 | Гайка | |
| 54 | 1802-3600078 | Вилка | |
| 55 | 50-4605027 | Штифт | |
| 56 | БолтМ16-6g60.88.35.019 | Болт | |
| 57 | 4598621037 | Палец | |
| 58 | ШайбаС8.01.019 | Шайба | |
| 59 | Шплинт3,218.019 | Шплинт | |
| 60 | 1802-3600079 | Кольцо | |
| 61 | 4598651081 | Палец | |
| 62 | Шплинт422.019 | Шплинт | |
| 63 | 1802-3600191 | Рычаг | |
| 64 | БолтМ12-6g25.88.35.019 | Болт | |
| 65 | 4598166068 | Шайба 12ОТ | |
| 66 | 2103-3600200 | Опора левая | |
| 67 | 1802-3600130 | Рычаг | |
| 68 | 2103-1001012 | Кронштейн задний | |
| 69 | 2103-3600063 | Шестерня | |
| 70 | 2103-3600150 | Переходник | |
| 71 | Кольцо025-030-30-1-4 | Кольцо 025-030-30-1-4 | |
| 72 | 1802-3600163 | Втулка | |
| 73 | 1802-3600161 | Вал | |
| 74 | КольцоС100 | Кольцо С100 | |
| 75 | 1802-3600162 | Шайба упорная | |
| 76 | 2103-3600062 | Шестерня | |
| 77 | Подшипник42315КМ | Подшипник | |
| 78 | КольцоС160 | Кольцо С160 | |
| 79 | Подшипник42310 | Подшипник | |
| 80 | Кольцо2С50 | Кольцо | |
| 81 | 1802-3600069 | Втулка | |
| 82 | 1802-3600094 | Кольцо уплотнительное | |
| 83 | 2103-1001012-01 | Кронштейн задний | |
| 84 | 1802-3600052 | Основание | |
| 85 | 1802-3600081 | Прокладка | |
| 86 | 1802-3600051 | Корпус | |
| 87 | Подшипник42312М1 | Подшипник | |
| 88 | КольцоС130 | Кольцо | |
| 89 | 2103-3600100 | Водило | |
| 90 | 1802-3600058 | Шестерня эпициклическая | |
| 91 | 1802-3600097 | Шестерня солнечная | |
| 92 | 1802-3600099 | Шайба | |
| 93 | 1802-3600059 | Шестерня ведомая | |
| 94 | 1802-3600082 | Прокладка | |
| 95 | 2103-3600053-Б | Крышка | |
| 96 | Подшипник311М | Подшипник | |
| 97 | 2103-3600066 | Крышка | |
| 98 | 2103-3600172 | Прокладка | |
| 99 | 2103-3502010-01 | Тормоз | |
| 100 | КольцоС120 | Кольцо С120 | |
| 101 | 1802-3600096 | Кольцо пружинное | |
| 102 | 1802-3600158 | Кольцо | |
| 103 | 50-1601352 | Штифт | |
| 104 | 2103-3502010 | Тормоз | |
| 105 | Кольцо055-060-30-2-4 | Кольцо 055-060-30-2-4 | |
| 106 | Кольцо021-025-25-2-2 | Кольцо 021-025-25-2-2 | |
| 107 | 70-3003032 | Гайка | |
| 108 | Шплинт432.019 | Шплинт | |
| 109 | 2103-3600171 | Кольцо | |
| 110 | 2103-3600110 | Полумуфта | |
| 111 | 2103-3600077 | Ось | |
| 112 | Шплинт550.019 | Шплинт | |
| 113 | МЛ127-3500006 | Ось | |
| 114 | 354-3500013 | Шайба | |
| 115 | 2103-3600169 | Втулка | |
| 116 | 2103-3600173 | Прокладка | |
| 117 | 2103-3600174 | Болт | |
| 118 | Кольцо150-155-36-1-4 | Кольцо 150-155-36-1-4 | |
| 119 | 2103-3600066-01 | Крышка | |
| 120 | 1802-3600098 | Кольцо | |
| 121 | Подшипники6-1000828Л | Подшипники | |
| 122 | 1802-3600159 | Кольцо пружинное | |
| 123 | 2103-3600301 | Болт | |
| 124 | 2103-3600303 | Кольцо уплотнительное | |
| 125 | 2103-3600295 | Тройник | |
| 126 | 2103-3600302 | Труба заборная | |
| 127 | Кольцо027-031-25-2-2 | Кольцо 027-031-25-2-2 |
