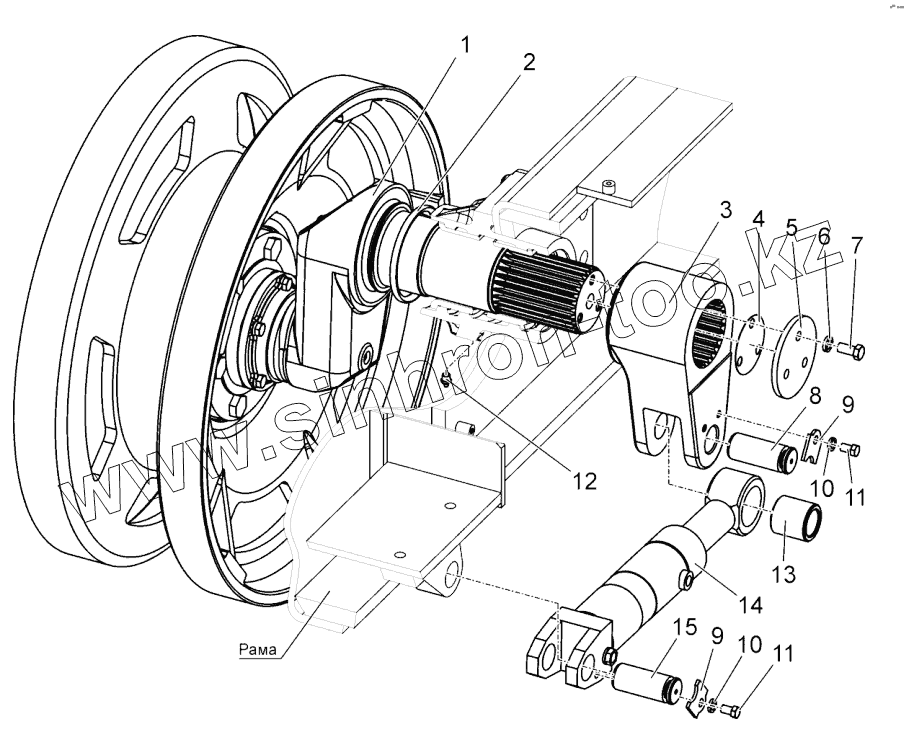

1502-3211200
1
2
3
4
5
6
7
8
9
9
10
10
11
11
12
13
14
15
Позиция на иллюстрации
Заводской номер детали
Название детали
1502-3211200
1502-3211200
Механизм натяжения гусеницы
1
1502-3211220
Колесо направляющее
2
1502-3211033
Кольцо
3
1502-3211210
Рычаг
4
1502-3211202
Прокладка
5
1502-3211201
Шайба упорная
6
4598166068
Шайба 12ОТ
7
БолтМ12-6gх25.88.35.019
Болт
8
1502-3211041
Палец
9
1802-3211014
Планка
10
4598166067
Шайба 10ОТ
11
БолтМ10-6gх16.88.35.019
Болт
12
Масленка1.3.Ц9.хр
Масленка1.3.Ц9.хр
13
1502-3211203
Втулка
14
ГВАЯ002-00.000-02
Гидроцилиндр
15
1802-3211016
Палец
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
