Каталог запасных частей к технике: МТЗ БЕЛАРУС 1502. Корчеватель. Комплект монтажных частей

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

6

7

8

9

10

11

12

13

14

15

16

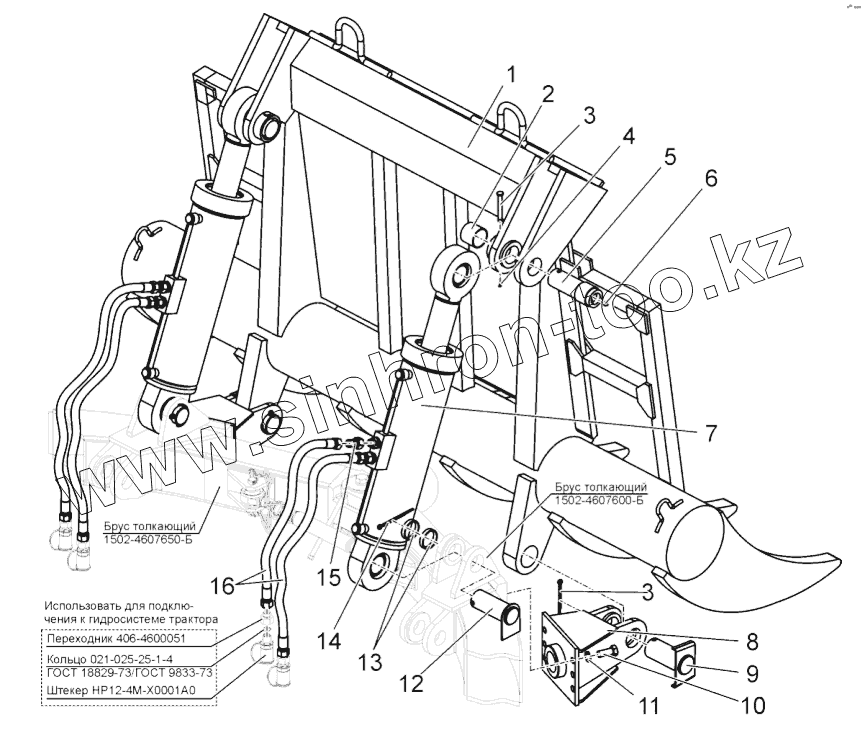

Позиция на иллюстрации	Заводской номер детали		Название детали
1502-4607390КМЧ	1502-4607390КМЧ		Комплект монтажных частей
1502-4607300	1502-4607300		Корчеватель
1	МП-18.06.00.000		Орган корчевательный
2	МП-7А.00.00.028		Втулка
3	МП-7А.26.00.000		Ось в сборе
4	Шплинт4х25.019		Шплинт
5	МП-7А.00.00.027		Палец
6	Масленка1.2.Ц6		Масленка 1.2.Ц6
7	ГГЦ140.004.000-05		Гидроцилиндр
8	1502-4607320		Опора
9	1502-4607360		Палец
10	БолтМ20-6gх50.88.35.019		Болт М20-6gх50.88.35.019
11	4598166072		Шайба 20ОТ
12	1502-4607365		Палец
13	1502-4607368		Втулка
14	Шплинт8х80.019		Шплинт
15	1502-4600320		Патрубок
16	П80-4607120		Рукав

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
