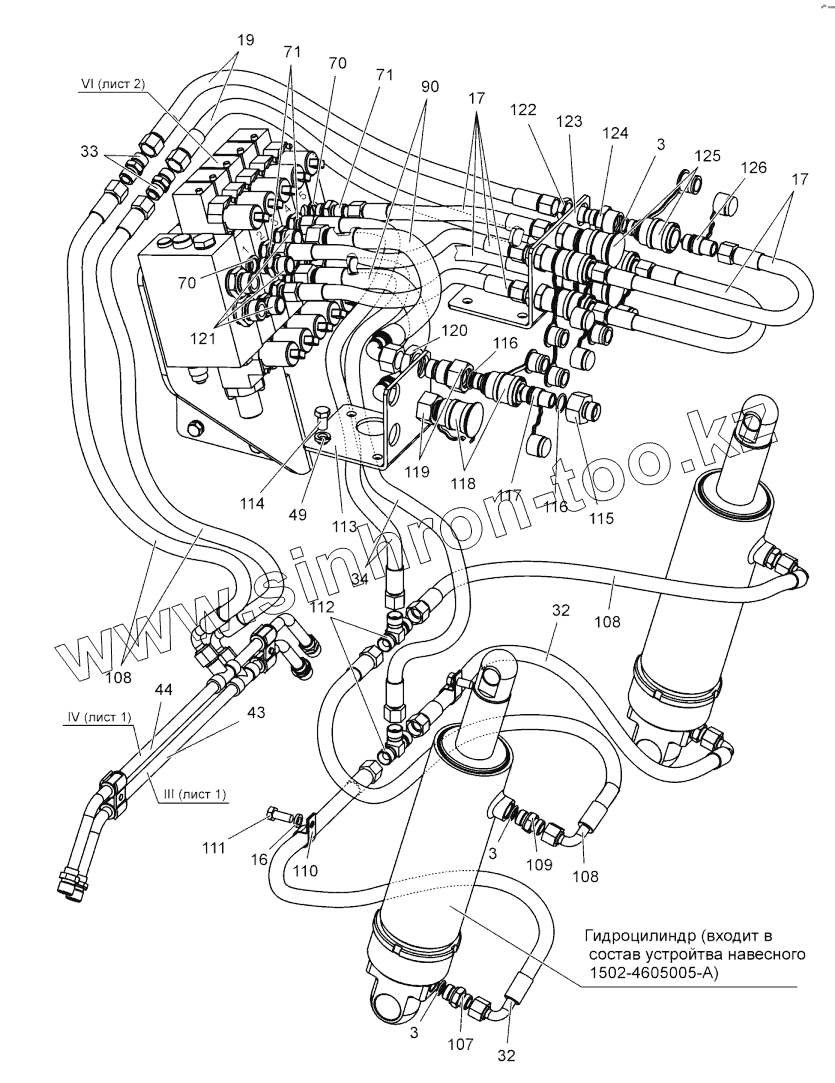

Каталог запасных частей к технике: МТЗ БЕЛАРУС 1502. Гидросистема
3
3
3
16
17
17
19
32
32
33
34
43
44
49
70
70
70
70
70
70
71
71
90
107
108
108
108
109
110
111
112
113
114
115
116
116
117
118
119
120
121
122
123
124
125
125
125
125
125
126
126
126
126
126
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3 | Кольцо017-021-25-2-2 | Кольцо | |
| 5 | 70-3407146 | Планка | |
| 6 | 4598166046 | Шайба 8Т | |
| 7 | БолтМ8-6gх35.88.35.019 | Болт | |
| 12 | МЛ127-3400073 | Кольцо защитное | |
| 14 | 1502-4600090-Б | Патрубок | |
| 15 | БолтМ10-6gх65.88.35.019 | Болт М10-6gх65.88.35.019 | |
| 16 | 4598166067 | Шайба 10ОТ | |
| 17 | ПН.036.83.010 | Рукав высокого давления | |
| 18 | 1502-4600070 | Трубопровод | |
| 19 | ПН.036.83.040 | Рукав высокого давления | |
| 20 | Кольцо040-045-30-2-2 | Кольцо 040-045-30-2-2 | |
| 21 | Хомут50-70/971 | Хомут | |
| 22 | КДС12/В3П | Г идроклапан предохранительный | |
| 23 | 1502-4600085-Б | Фланец | |
| 24 | 680-4607140-07 | Рукав | |
| 25 | П80-4607120-02 | Рукав высокого давления ф16х2 армирован. | |
| 26 | 406-4600014 | Переходник | |
| 27 | П80-4607120-05 | Рукав высокого давления | |
| 28 | 1502-4600101 | Рукав | |
| 28 | 1502-4600102 | Рукав | |
| 28 | 1502-4600103 | Рукав | |
| 29 | 952-4607140-06 | Рукав высокого давления ф16х2 | |
| 30 | 70-3506027 | Втулка | |
| 31 | М30-0400020 | Проходник | |
| 32 | 680-4607140-06 | Рукав высокого давления | |
| 33 | Н.036.02.002 | Штуцер | |
| 34 | 680-4607140-01 | Рукав высокого давления | |
| 35 | 952-4607140-09 | Рукав высокого давления | |
| 36 | 952-4607140 | Рукав высокого давления | |
| 37 | 1502-4600430 | Трубопровод | |
| 38 | 1502-4600425 | Трубопровод | |
| 39 | 1502-4600016 | Прокладка | |
| 40 | 1502-4600075-Б | Трубопровод | |
| 41 | 1502-4600440 | Трубопровод | |
| 42 | 1502-4600435 | Трубопровод | |
| 43 | 2103-4600085 | Трубопровод | |
| 44 | 2103-4600080 | Трубопровод | |
| 45 | БолтМ8-6gх40.88.35.019 | Болт | |
| 46 | БолтМ8-6gх25.88.35.019 | Болт | |
| 47 | Кольцо035-040-30-1-4 | Кольцо | |
| 48 | МЛ131-3400019 | Кольцо защитное | |
| 49 | 4598166068 | Шайба 12ОТ | |
| 50 | БолтМ12-6gх30.88.35.019 | Болт | |
| 51 | 1502-4617110 | Привод насоса | |
| 52 | БолтМ12-6gх150.58.019 | Болт | |
| 55 | 4598166045 | Шайба 6Т | |
| 57 | 952-4607140-07 | Рукав высокого давления | |
| 58 | 952-4607140-08 | Рукав высокого давления ф16х2 армирован. | |
| 59 | 1502-4600470 | Трубопровод | |
| 60 | 1502-4600481 | Скоба | |
| 61 | ГайкаМ8-6Н.6.019 | Гайка | |
| 62 | БолтМ8-6gх16.88.35.019 | Болт | |
| 63 | 1502-4600475 | Трубопровод | |
| 64 | 1502-4600410 | Трубопровод | |
| 65 | 1502-4600420 | Трубопровод | |
| 66 | 1502-4600475-01 | Трубопровод | |
| 67 | 1502-4600470-01 | Трубопровод | |
| 68 | БолтМ6-6gх16.88.35.019 | Болт | |
| 69 | 23590-2010 | Насос маслозакачивающий | |
| 70 | Шайба1/2BSP400-825-4490-41 | Шайба | |
| 70 | Шайба825РР45-D1/2 | Шайба | |
| 70 | ШайбаSCN025-P20-PM1/2 | Шайба | |
| 71 | ПМ10-3400389 | Переходник | |
| 72 | Н.036.12.010 | Заглушка | |
| 73 | БолтМ12-6gх25.88.35.019 | Болт | |
| 74 | 2103-4608060 | Кронштейн | |
| 75 | 2103-4608200 | Бак | |
| 76 | ГайкаМ10-6Н.6.019 | Гайка | |
| 77 | 2103-4608070 | Хомут | |
| 78 | МЛ131-3400352 | Переходник | |
| 79 | 2102-4600016 | Рукав | |
| 80 | Хомут25-40/971 | Хомут | |
| 81 | 1502-4600012 | Переходник | |
| 82 | Кольцо024-028-25-1-4 | Кольцо 024-028-25-1-4 | |
| 83 | МЛ131-3400022 | Кольцо защитное | |
| 84 | 1502-4600027 | Хомут | |
| 85 | ПР-43 | Уплотнитель | |
| 86 | 2102-4608332 | Кронштейн | |
| 87 | Кольцо027-032-30-1-4 | Кольцо | |
| 88 | 1502-4600022 | Переходник | |
| 89 | 406-4600076 | Переходник | |
| 90 | 952-4607140-02 | Рукав | |
| 91 | VBPS04 | Гидрозамок | |
| 92 | МЛ131-3400022-01 | Кольцо защитное | |
| 93 | Кольцо010-014-25-2-2 | Кольцо 010-014-25-2-2 | |
| 94 | МР40-4612081 | Переходник | |
| 95 | БолтМ10-6gх20.88.35.019 | Болт | |
| 96 | ПМ10-3400388 | Переходник | |
| 97 | HC-EX38/5 | Гидрораспределитель | |
| 98 | 680-4607510 | Патрубок | |
| 99 | П80-4607120-06 | Рукав высокого давления | |
| 100 | БолтМ8-6gх65.88.35.019 | Болт | |
| 101 | 1502-4600020 | Колодка напорная | |
| 102 | 1502-4600095 | Кронштейн | |
| 103 | 2103-4608060-01 | Кронштейн | |
| 104 | 1502-4600013 | Рукав | |
| 105 | Хомут16-27/971 | Хомут | |
| 106 | 2102-4608320 | Труба | |
| 107 | 70-1405089 | Штуцер | |
| 108 | 680-4607140-13 | Рукав высокого давления | |
| 109 | Н.036.65.000-А2-06 | Клапан замедлительный | |
| 110 | МЛ131-3400192 | Скоба | |
| 111 | БолтМ10-6gх25.88.35.019 | Болт | |
| 112 | 354-3400014 | Тройник | |
| 113 | 1502-4600065 | Кронштейн левый | |
| 114 | БолтМ12-6gх20.88.35.019 | Болт | |
| 115 | 406-4600051 | Переходник | |
| 116 | Кольцо021-025-25-1-4 | Кольцо | |
| 117 | НР12-4М-Х0001А0 | Штекер | |
| 118 | НР12-5-Х0001С2 | Муфта | |
| 119 | 406-4600052 | Переходник | |
| 120 | 406-4600031 | Гайка | |
| 121 | ПМ10-3400538 | Переходник | |
| 122 | 40-3405062 | Гайка | |
| 123 | 1502-4600026 | Кронштейн | |
| 124 | 2102-3211214 | Переходник | |
| 125 | М036.50Б.10 | Корпус левый | |
| 125 | НР10-3МХ0041А0 | Муфта | |
| 125 | ПолумуфтаДу10 | Полумуфта | |
| 125 | КЦИР.303588.003-02 | Полумуфта наружная | |
| 125 | МуфтаCPV0816/20FTVZ | Муфта | |
| 126 | М036.50Б.20 | Корпус | |
| 126 | Штекер-Ду10 | Штекер | |
| 126 | НР10-4МХ0041А0 | Штекер | |
| 126 | КЦИР.303588.002 | Полумуфта внутренняя | |
| 126 | CNV0816/2015MTZ | Штекер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
