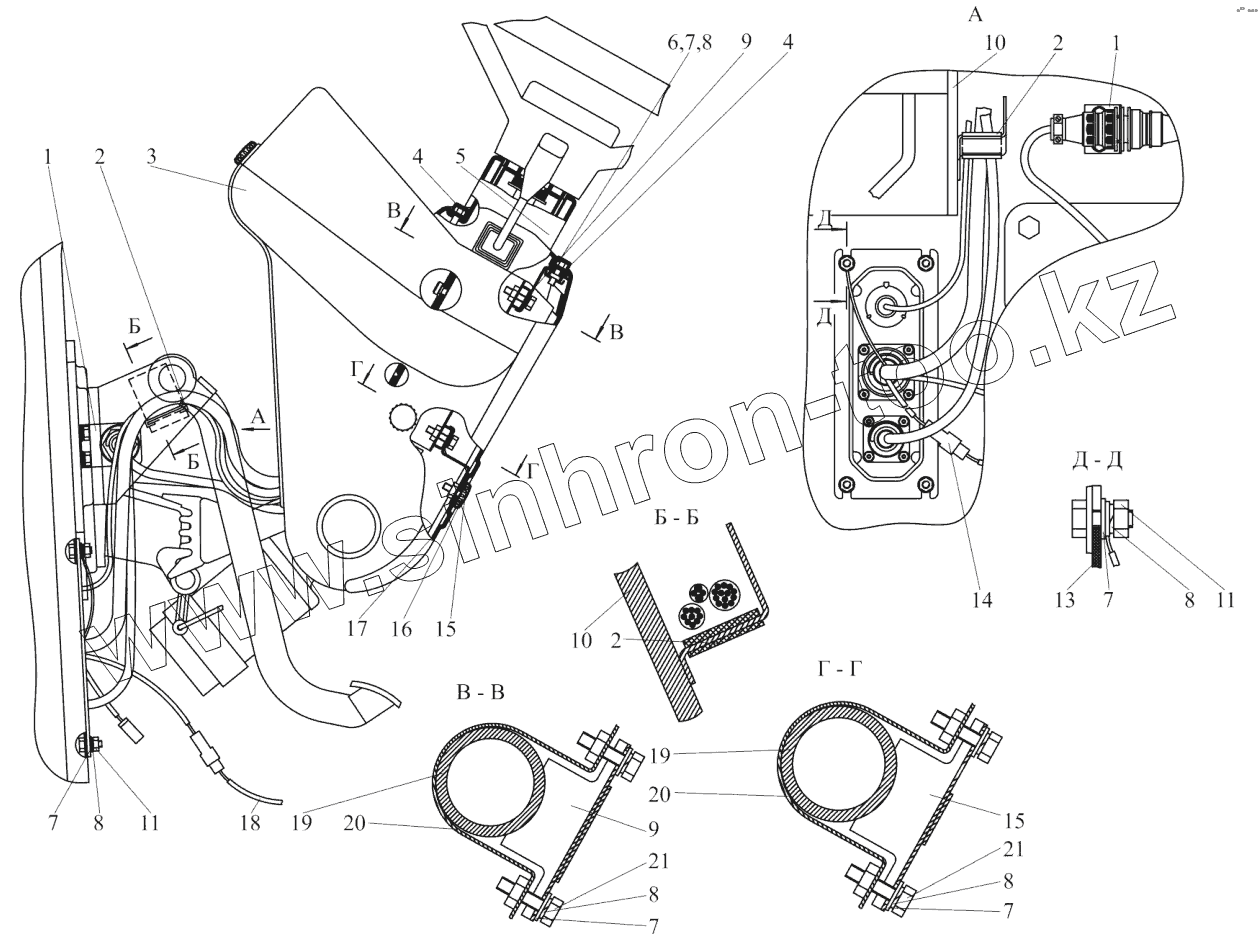

Каталог запасных частей к технике: МТЗ 1502. Установка щитка приборов
1
1
2
2
2
3
4
4
5
6
7
7
7
7
7
8
8
8
8
8
9
9
10
10
11
11
13
14
15
15
16
17
18
19
19
20
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1502-3805105 | 1502-3805105 | Установка щитка приборов | |
| 1 | 822-3723003 | Кронштейн | |
| 2 | ПР-43-01 | Уплотнитель | |
| 3 | 1502-3805110 | Щиток приборов | |
| 4 | А30.04.017 | Колпачок | |
| 5 | 822-3709124 | Чехол | |
| 6 | БолтM6-6gx16.88.35.019 | Болт | |
| 7 | ШайбаС.6.01.08кп.019 | Шайба С.6.01.08кп.019 | |
| 8 | 4598166045 | Шайба 6Т | |
| 9 | 822-3805080-Б | Кронштейн | |
| 10 | 822-1602030 | Кронштейн | |
| 11 | ГайкаМ6-6Н.6.019 | Гайка | |
| 13 | 822-3805072 | Кронштейн | |
| 14 | 1522-3724840 | Жгут | |
| 15 | 822-3805095 | Кронштейн | |
| 16 | 80-3805065 | Винт | |
| 17 | 822-3805163 | Кожух | |
| 18 | 822-3724820 | Жгут | |
| 19 | 1522-3401080 | Труба | |
| 20 | 822-3805050 | Основание | |
| 21 | БолтM6-6gx25.88.35.019 | Болт M6-6gx25.88.35.019 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
