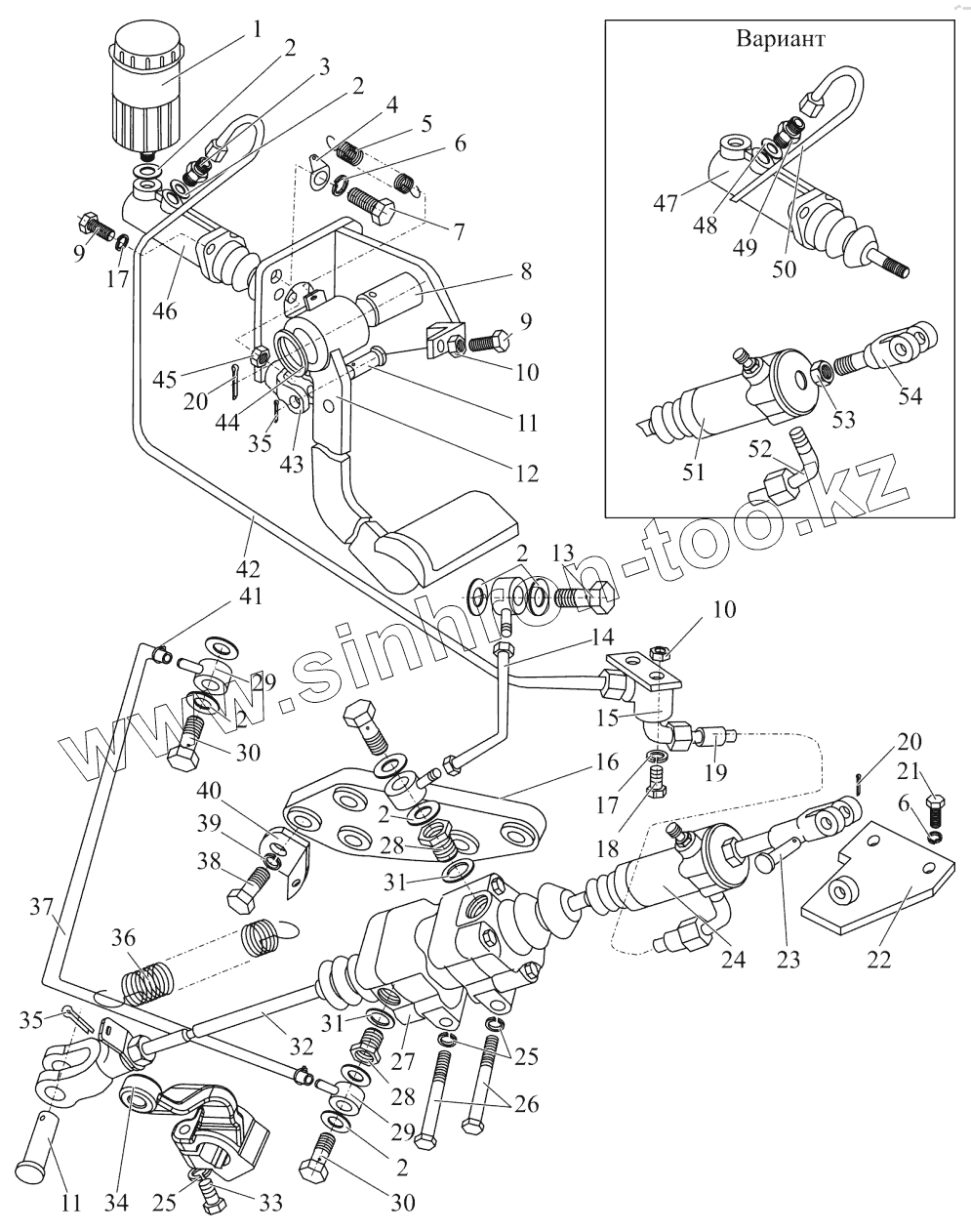

Каталог запасных частей к технике: МТЗ 1502. Управление сцеплением
1
2
2
2
2
2
2
3
4
5
6
6
7
8
9
9
10
10
11
11
12
13
14
15
16
17
17
18
19
20
20
21
22
23
24
25
25
26
27
28
28
29
29
30
30
31
31
32
33
34
35
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1502-1602010 | 1502-1602010 | Управление сцеплением | |
| 1 | 822-1602120 | Бачок | |
| 2 | Д18-055-А | Шайба | |
| 3 | 822-3503083 | Штуцер | |
| 4 | 80-1602116 | Ушко | |
| 5 | 70-4616033зам | Пружина | |
| 6 | 4598166067 | Шайба 10ОТ | |
| 7 | БолтM10-6gx25.88.35.019 | Болт M10-6gx25.88.35.019 | |
| 8 | 1522-1602030-Б | Кронштейн | |
| 9 | БолтM8-6gx35.88.35.019 | Болт M8-6gx35.88.35.019 | |
| 10 | ГайкаМ8-6Н.6.019 | Гайка | |
| 11 | 4598651081 | Палец | |
| 12 | 1522-1602090-Б | Педаль | |
| 13 | 240-1111103 | Болт | |
| 14 | 2022-2401540-А-02 | Маслопровод | |
| 15 | 822-3503105-02 | Угольник | |
| 16 | 1522-1602067 | Кронштейн | |
| 17 | 4598166046 | Шайба 8Т | |
| 18 | БолтM8-6gx25.88.35.019 | Болт | |
| 19 | 2022-1602190 | Рукав гибкий | |
| 20 | Шплинт4x36.019 | Шплинт | |
| 21 | БолтM10-6gx45.88.35.019 | Болт M10-6gx45.88.35.019 | |
| 22 | 2022-1602040 | Плита | |
| 23 | 4598651128 | Палец 16x40 | |
| 24 | 1523-1602550 | Цилиндр рабочий | |
| 25 | 4598166068 | Шайба 12ОТ | |
| 26 | БолтM12-6gx90.88.35.019 | Болт M12-6gx90.88.35.019 | |
| 27 | 2022-1602510-01 | Гидроусилитель | |
| 28 | 1021-4803158 | Переходник | |
| 29 | Ф80-3407720 | Маслопровод | |
| 30 | Д18-051 | Болт | |
| 31 | Кольцо017-022-30-1-4 | Кольцо | |
| 32 | 1221В-1602110 | Тяга | |
| 33 | БолтM12-6gx35.88.35.019 | Болт | |
| 34 | 1522-1601219 | Рычаг | |
| 35 | Шплинт3,2x18.019 | Шплинт | |
| 36 | 50-1605152 | Пружина | |
| 37 | Рукав10x18,5-1,6 | Рукав 10x18,5-1,6 | |
| 38 | БолтM16-6gx50.88.35.019 | Болт M16-6gx50.88.35.019 | |
| 39 | 4598166070 | Шайба 16ОТ | |
| 40 | 2022-1602064 | Кронштейн | |
| 41 | 12-22/971 | Хомут NORМА ТОRRО | |
| 42 | 2522-1602595 | Трубопровод | |
| 43 | 822-3502203 | Вилка | |
| 44 | 50-3406037 | Шайба упорная | |
| 45 | ГайкаМ10-6Н.6.019 | Гайка | |
| 46 | 2022-1602810-А | Цилиндр главный | |
| 47 | 574177 | Цилиндр главный привода сцепления C2602 | |
| 48 | 36-1104788 | Прокладка | |
| 49 | 822-3503084 | Штуцер | |
| 50 | 2522-1602595-Б | Трубопровод | |
| 51 | 574179 | Цилиндр рабочий привода сцепления Р2602 | |
| 52 | 822-3503037 | Угольник ввертной | |
| 53 | ГайкаМ10-6Н.6.019 | Гайка | |
| 54 | 1523-1602566 | Опора |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
