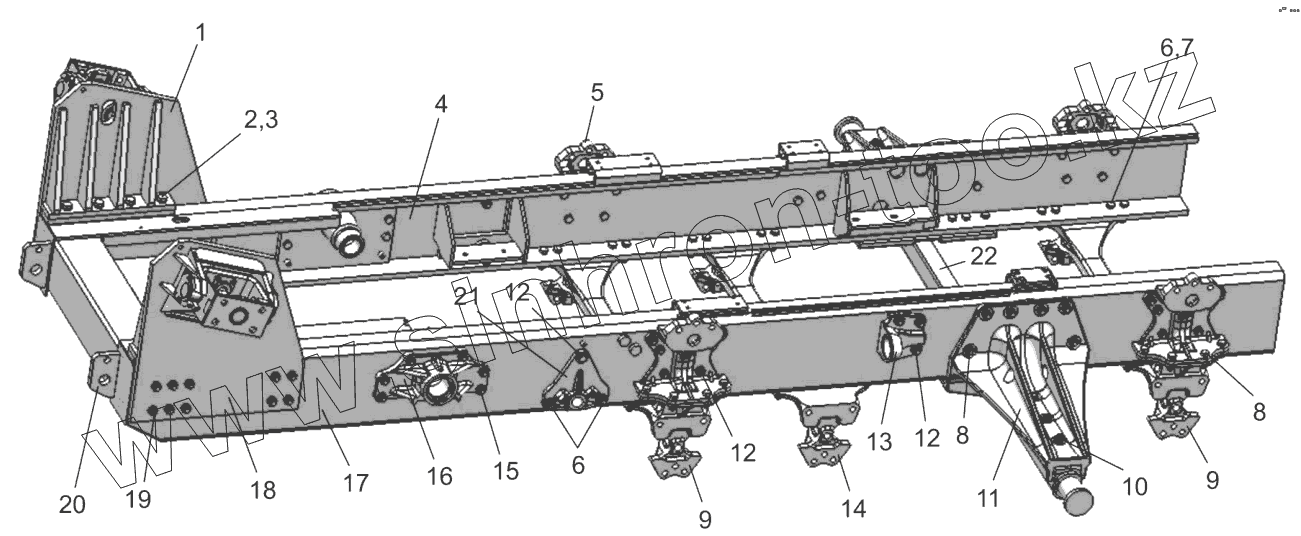

Каталог запасных частей к технике: МТЗ 1502. Рама
1
2
3
4
5
6
6
7
7
8
8
9
9
10
11
12
12
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1502-2800020 | 1502-2800020 | Рама | |
| 1 | 1502-4607580-01 | Кронштейн | |
| 2 | БолтM20x1,5-6gx40.88.35.019 | Болт M20x1,5-6gx40.88.35.019 | |
| 3 | 4598166072 | Шайба 20ОТ | |
| 4 | 1502-2800075 | Лонжерон правый | |
| 5 | 1802-2805004 | Кронштейн поддерживающего ролика | |
| 6 | 2103-2800023-02 | Болт | |
| 7 | 2102-2800024 | Гайка | |
| 7 | 4595661215 | Гайка М20х 1,5 | |
| 8 | 2103-2800023-01 | Болт | |
| 9 | 2103-2800022 | Брус поперечный | |
| 10 | 1502-2800023-01 | Болт | |
| 11 | 1502-2800321 | Кронштейн | |
| 12 | 2103-2800023 | Болт | |
| 13 | 1802-2805003 | Кронштейн упорный | |
| 14 | 2103-2800021 | Брус поперечный | |
| 15 | 1502-2800023-03 | Болт | |
| 16 | 1802-2805005 | Кронштейн направляющего колеса | |
| 17 | 1502-2800070 | Лонжерон левый | |
| 18 | 1502-4607580 | Кронштейн | |
| 19 | 1502-2800023 | Болт | |
| 20 | 1502-2800110 | Брус | |
| 21 | 2103-2805002 | Кронштейн звена | |
| 22 | 1502-2800325 | Балка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
