Каталог запасных частей к технике: МТЗ 1502. Привод насоса

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

13

14

15

16

17

18

19

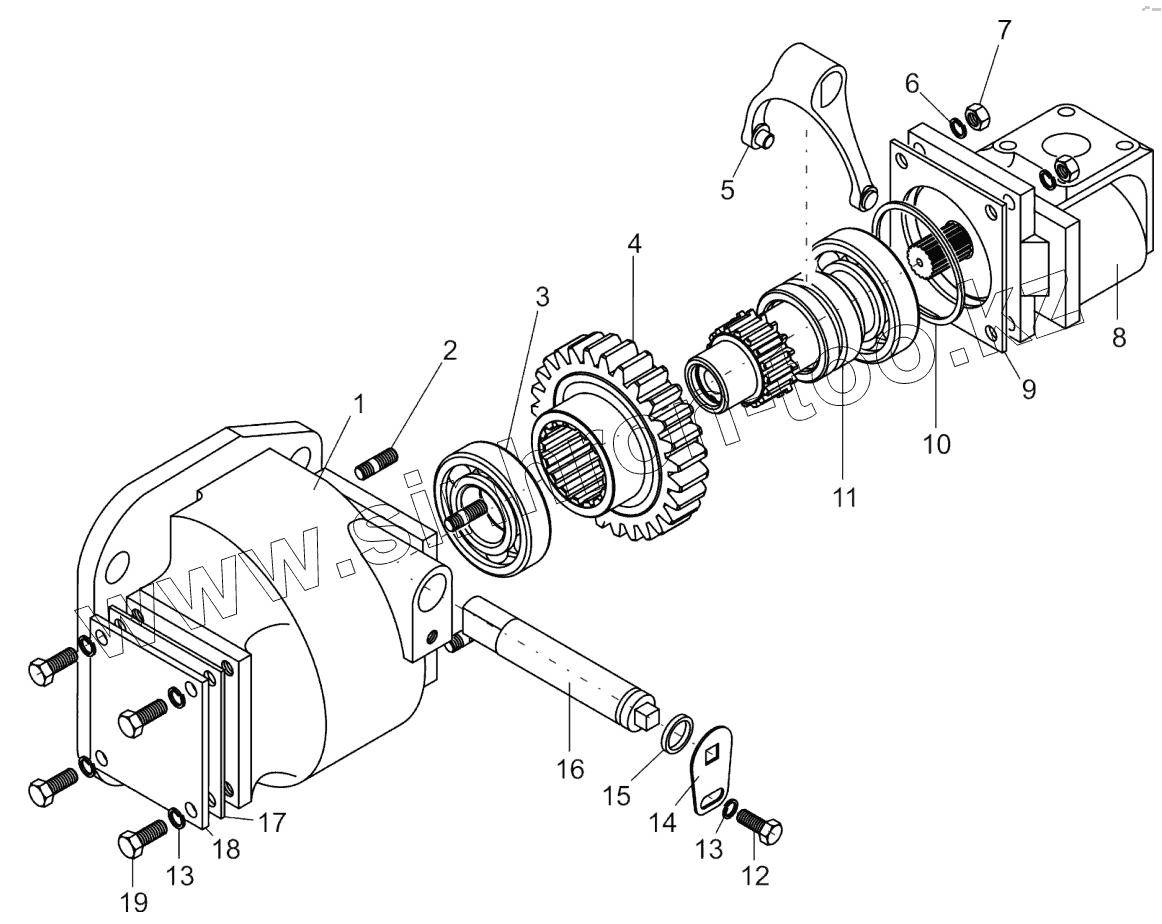

Позиция на иллюстрации	Заводской номер детали		Название детали
1502-4617110	1502-4617110		Привод насоса
1	100-4617111		Корпус
2	ШпилькаМ103р-6gx35.66.019		Шпилька М10 3р-6gx35.66.019
3	210АУШ1		Подшипник
4	100-4617117		Колесо зубчатое
5	85-4604030		Вилка
6	4598166067		Шайба 10ОТ
7	ГайкаМ10-6Н.6.019		Гайка
8	НШ50М-4-00-00		Насос шестеренный
9	50-1022062-Б1		Прокладка
10	100-4617121		Кольцо
11	1502-4617115		Вал
12	БолтM8-6gx16.88.35.019		Болт M8-6gx16.88.35.019
13	4598166046		Шайба 8Т
14	100-4617119		Пластина
15	Кольцо013-017-25-1-4		Кольцо 013-017-25-1-4
16	100-4617118		Ось
17	36-1022054-А		Прокладка
18	100-4617122		Крышка привода
19	БолтM8-6gx20.88.35.019		Болт M8-6gx20.88.35.019

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
