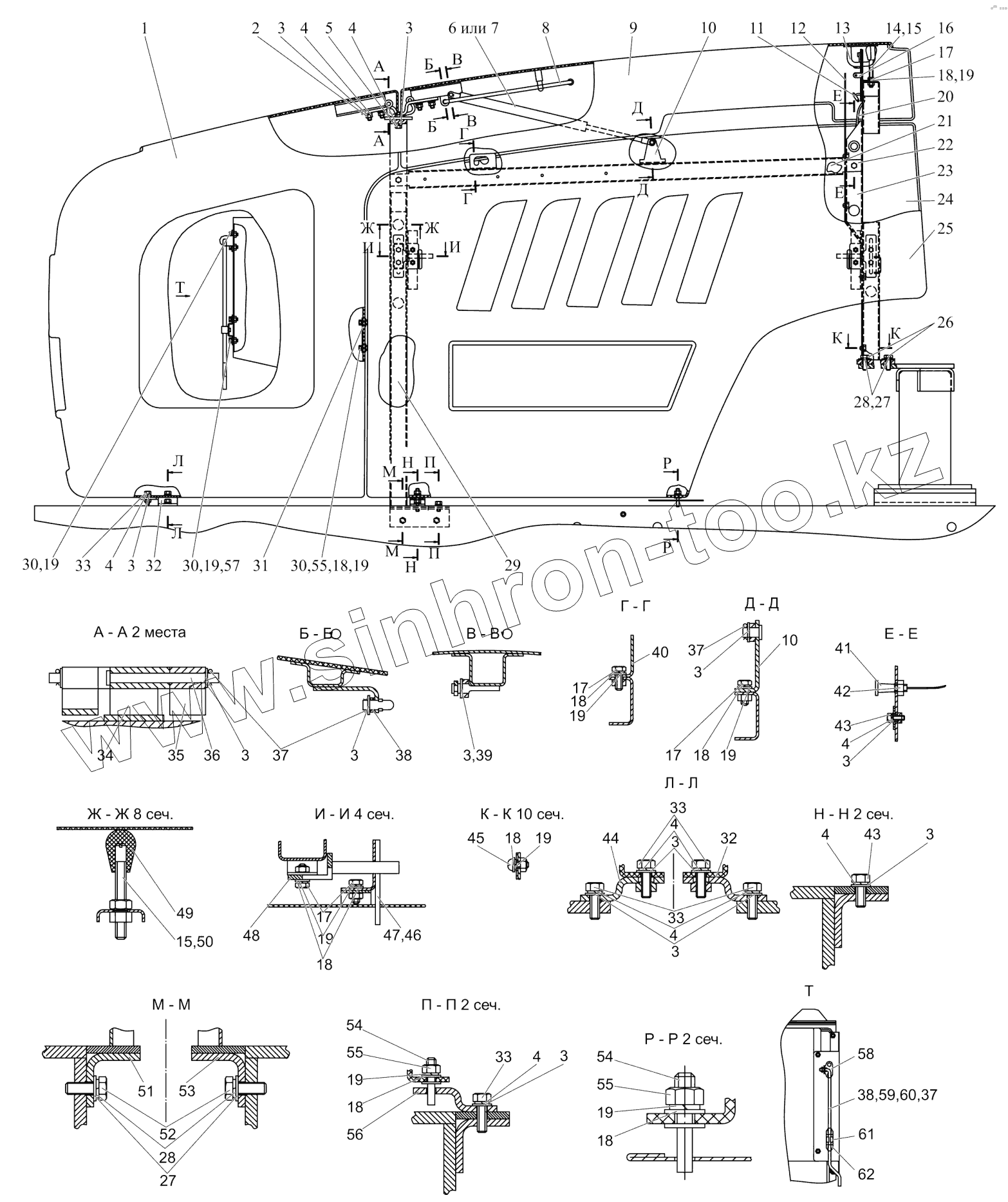

Каталог запасных частей к технике: МТЗ 1502. Облицовка
1
2
3
3
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
5
6
7
8
9
10
10
11
12
13
14
15
15
16
17
17
17
17
18
18
18
18
18
18
18
18
19
19
19
19
19
19
19
19
19
19
20
21
22
23
24
25
26
27
27
28
28
29
30
30
30
31
32
32
33
33
33
33
34
35
36
37
37
37
38
38
39
40
41
42
43
43
44
45
46
47
48
49
50
51
52
53
54
54
55
55
55
56
57
58
59
60
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1502-8400005 | 1502-8400005 | Облицовка | |
| 1 | 1502-8400090 | Маска | |
| 2 | ГайкаМ8-6Н.6.019 | Гайка | |
| 3 | ШайбаС8.01.019 | Шайба | |
| 4 | 4598166046 | Шайба 8Т | |
| 5 | БолтM8-6gx30.88.35.019 | Болт M8-6gx30.88.35.019 | |
| 6 | 21054 | Пневмоподъемник | |
| 7 | 11.6.6308010 | Пружина газовая | |
| 8 | 90-8400070-01 | Тяга | |
| 9 | 1502-8402020 | Капот | |
| 10 | 80-6708225 | Кронштейн | |
| 11 | 70-4803023 | Муфта | |
| 12 | 1502-8402100 | Экран | |
| 13 | 1221-8402420 | Скоба | |
| 14 | 2102-8400033-01 | Стержень | |
| 15 | ГайкаМ10-6Н.6.019 | Гайка | |
| 16 | 80-8402410 | Замок | |
| 17 | БолтM6-6gx16.88.35.019 | Болт | |
| 18 | ШайбаС6.01.019 | Шайба | |
| 19 | 4598166045 | Шайба 6Т | |
| 20 | 90-8400070-01 | Тяга | |
| 21 | 1502-8402045 | Стяжка | |
| 22 | 1502-8402050 | Стяжка | |
| 23 | 1502-8400050 | Рамка задняя | |
| 24 | 2022-8402360 | Боковина | |
| 25 | 2022-8402350 | Боковина | |
| 26 | БолтM10-6gx30.88.35.019 | Болт | |
| 27 | ШайбаС10.01.019 | Шайба С10.01.019 | |
| 28 | 4598166007 | Шайба 10Л | |
| 29 | 1502-8402030 | Рамка передняя | |
| 30 | БолтM6-6gx16.88.35.019 | Болт | |
| 31 | 2022-8400001 | Пластина | |
| 32 | 1502-8402120 | Кронштейн | |
| 33 | БолтM8-6gx25.88.35.019 | Болт | |
| 34 | 2022-8400040 | Опора | |
| 35 | 2022-8400045 | Петля | |
| 36 | 923-8400031 | Ось | |
| 37 | Шплинт3,2x25.019 | Шплинт | |
| 38 | 549А-1305044 | Кольцо | |
| 39 | Шайба5.65Г.07.6 | Шайба 5.65Г.07.6 | |
| 40 | 90-8400012-Б | Кронштейн | |
| 41 | 822-8400080 | Трос управления | |
| 42 | M12x1.25-6H.6.019 | Гайка ГОСТ 5915-70 | |
| 43 | БолтM8-6gx20.88.35.019 | Болт M8-6gx20.88.35.019 | |
| 44 | 1502-8402120-01 | Кронштейн | |
| 45 | ВинтM6-6gx12.58.019 | Винт M6-6gx12.58.019 | |
| 46 | 90-8402410 | Замок левый | |
| 47 | 90-8402410-01 | Замок правый | |
| 48 | 2102-8402095-Б | Фиксатор | |
| 49 | 70-3401093 | Наконечник | |
| 50 | 2102-8400033 | Стержень | |
| 51 | 1502-8402027-01 | Кронштейн | |
| 52 | БолтM10-6gx25.88.35.019 | Болт M10-6gx25.88.35.019 | |
| 53 | 1502-8402027 | Кронштейн | |
| 54 | 923-8400011 | Фиксатор | |
| 55 | ГайкаМ6-6Н.6.019 | Гайка | |
| 56 | 1502-8402028 | Кронштейн | |
| 57 | ШайбаС.6.01.019 | Шайба С.6.01.019 | |
| 58 | 2022-8400027 | Кронштейн | |
| 59 | 822-8400032-01 | Тяга | |
| 60 | ШайбаС8.01.019 | Шайба | |
| 61 | 90-8400021 | Зажим | |
| 62 | 92П-8400016 | Пластина |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
