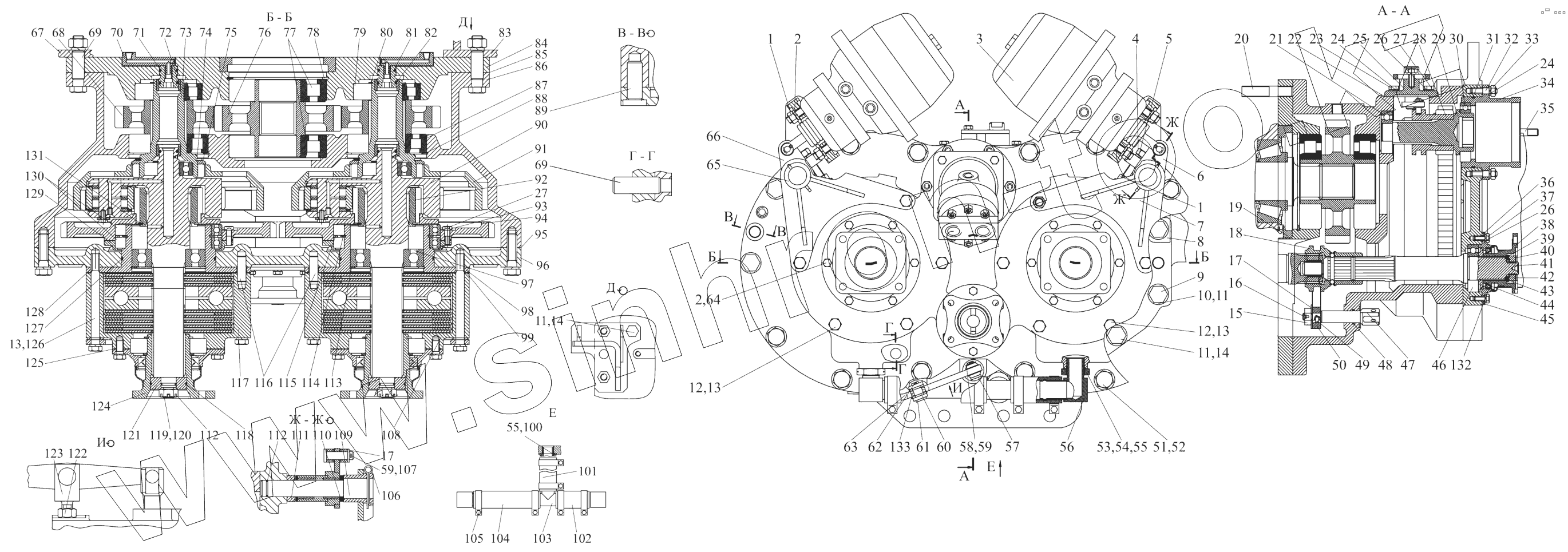

Каталог запасных частей к технике: МТЗ 1502. Механизм поворота

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
4
5
6
7
8
9
10
11
11
11
12
12
13
13
13
14
14
15
16
17
17
18
19
20
21
22
23
24
24
25
26
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
55
56
57
58
59
59
60
61
62
63
64
65
66
67
68
69
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
Позиция на иллюстрации Заводской номер детали Название детали
2103-3600050-А 2103-3600050-А Механизм поворота
1 ГайкаМ12х1.25-6Н.04.019 Гайка М12х1.25-6Н.04.019
2 4598166068 Шайба 12ОТ
3 4540-3519110-20 Камера тормозная с пружинным энергоаккумулятором
4 2102-3503019 Болт
5 70-3503018 Шайба
6 1802-3600130-01 Рычаг
7 2103-3600210 Опора правая
8 2103-2023380 Кронштейн
9 1802-3600089 Болт
10 ГайкаМ18-6Н.6.019 Гайка М18-6Н.6.019
11 4598166071 Шайба 180Т ОСТ 37.00.115-70
12 1221М-3502039 Болт
13 4598166069 Шайба 14 ОТ
14 БолтМ18-6gx40.88.35.019 Болт М18-6gx40.88.35.019
15 ГайкаМ12-1,25-6Н.04.019 Гайка М12-1,25-6Н.04.019
16 Шплинт3,2x25.019 Шплинт
17 ШайбаС12.01.019 Шайба
18 1822-4202080 Муфта переключения
19 1802-3600057 Муфта переключения Кольцо
20 1802-3600166 Шпилька
21 306А Подшипник
22 1802-3600084 Прокладка
23 БолтыМ10-6gx25.88.35.019 Болты М10-6gx25.88.35.019
24 4598166067 Шайба 10ОТ
25 2103-3600120 Механизм отключения гидромотора
26 4598166046 Шайба 8Т
27 БолтМ8-6gx25.88.35.019 Болт М8-6gx25.88.35.019
28 1802-3600056 Шестерня
29 1802-3600054 Вал
30 113 Подшипник
31 Кольцо115-120-30-2-2 Кольцо 115-120-30-2-2
32 ШпилькаМ103p/6gx25.66.019 Шпилька М10 3p/6g x25.66.019
33 ГайкаМ10-6Н.6.019 Гайка
34 2103-3600071 Стакан
35 2102-3600167 Шпилька
36 1802-3600180 Крышка
37 БолтM8-6gx20.88.35.019 Болт M8-6gx20.88.35.019
38 2103-3600260 Полумуфта
39 1802-3600061 Шайба
40 364-1601037 Пластина замковая
41 1802-3600067 Вал
42 364-1601036 Гайка
43 Кольцо036-042-36-2-2 Кольцо 036-042-36-2-2
44 1802-2400059 Маслоотражатель
45 1802-3600083 Прокладка
46 208А Подшипник
47 1802-3600073 Шток
48 Кольцо020-025-30-2-2 Кольцо 020-025-30-2-2
49 1802-3600074 Штифт
50 1802-3600072 Вилка
51 БолтМ16-6gx60.88.35.019 Болт М16-6gx60.88.35.019
52 Шайба16.ОТ Шайба
53 2103-3600286 Гайка
54 2103-3600287 Шайба
55 Кольцо027-031-25-2-2 Кольцо 027-031-25-2-2
56 2103-3600280 Угольник
57 4598621037 Палец
58 ШайбаС8.01.019 Шайба
59 Шплинт3,2x18.019 Шплинт
60 1802-3600079 Кольцо
61 4598651081 Палец
62 Шплинт4x22.019 Шплинт
63 1802-3600191 Рычаг
64 БолтМ12-6gx25.88.35.019 Болт М12-6gx25.88.35.019
65 2102-3600200 Опора левая
66 1802-3600130 Рычаг
67 2103-1001012 Кронштейн задний
68 2103-3600063 Шестерня
69 50-4605027 Штифт
70 2103-3600150 Переходник
71 Кольцо025-030-30-2-2 Кольцо 025-030-30-2-2
72 1802-3600163 Втулка
73 1802-3600161 Вал
74 КольцоС100 Кольцо С100
75 1802-3600162 Шайба упорная
76 2103-3600062 Шестерня
77 42315КМ Подшипник
78 КольцоС160 Кольцо С160
79 42310 Подшипник
80 Кольцо2С50 Кольцо
81 1802-3600069 Втулка
82 1802-3600094 Кольцо уплотнительное
83 2103-1001012-01 Кронштейн задний
84 2103-3600053 Крышка
85 1802-3600081 Прокладка
86 1802-3600051 Корпус
87 42312М1 Подшипник
88 КольцоС130 Кольцо
89 70-4616035 Штифт
90 2103-3600100 Водило
91 1802-3600058 Шестерня эпициклическая
92 1802-3600097 Шестерня солнечная
93 1802-3600099 Шайба
94 1802-3600059 Шестерня ведомая
95 1802-3600082 Прокладка
96 1802-3600052 Основание
97 311М Подшипник
98 2103-3600066 Крышка
99 2103-3600172 Прокладка
100 2103-3600288 Штуцер
101 2103-3600283-02 Рукав
102 2103-3600283 Рукав
103 2103-3600270 Тройник
104 2103-3600283-01 Рукав
105 35-50/971 Хомут с червячной резьбой 35-50
106 Шплинт5x50.019 Шплинт 5x50.019
107 МЛ127-3500006 Ось
108 2103-3502010-01 Тормоз
109 2103-3600077 Ось
110 354-3500013 Шайба
111 2103-3600169 Втулка
112 Кольцо021-025-25-2-2 Кольцо 021-025-25-2-2
113 КольцоС120 Кольцо С120
114 1802-3600096 Кольцо пружинное
115 1802-3600158 Кольцо
116 50-1601352 Штифт
117 2103-3502010 Тормоз
118 Кольцо056-060-25-2-2 Кольцо 056-060-25-2-2
119 70-3003032 Гайка
120 Шплинт4x32.019 Шплинт 4x32.019
121 2103-3600171 Кольцо
122 ГайкаМ12-6Н.6.019 Гайка
123 1802-3600078 Вилка
124 2103-3600110 Полумуфта
125 2103-3600173 Прокладка
126 2103-3600174 Болт
127 Кольцо150-155-36-1-4 Кольцо 150-155-36-1-4
128 2103-3600066-01 Крышка
129 1802-3600098 Кольцо
130 6-1000828Л Подшипники
131 1802-3600159 Кольцо пружинное
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
