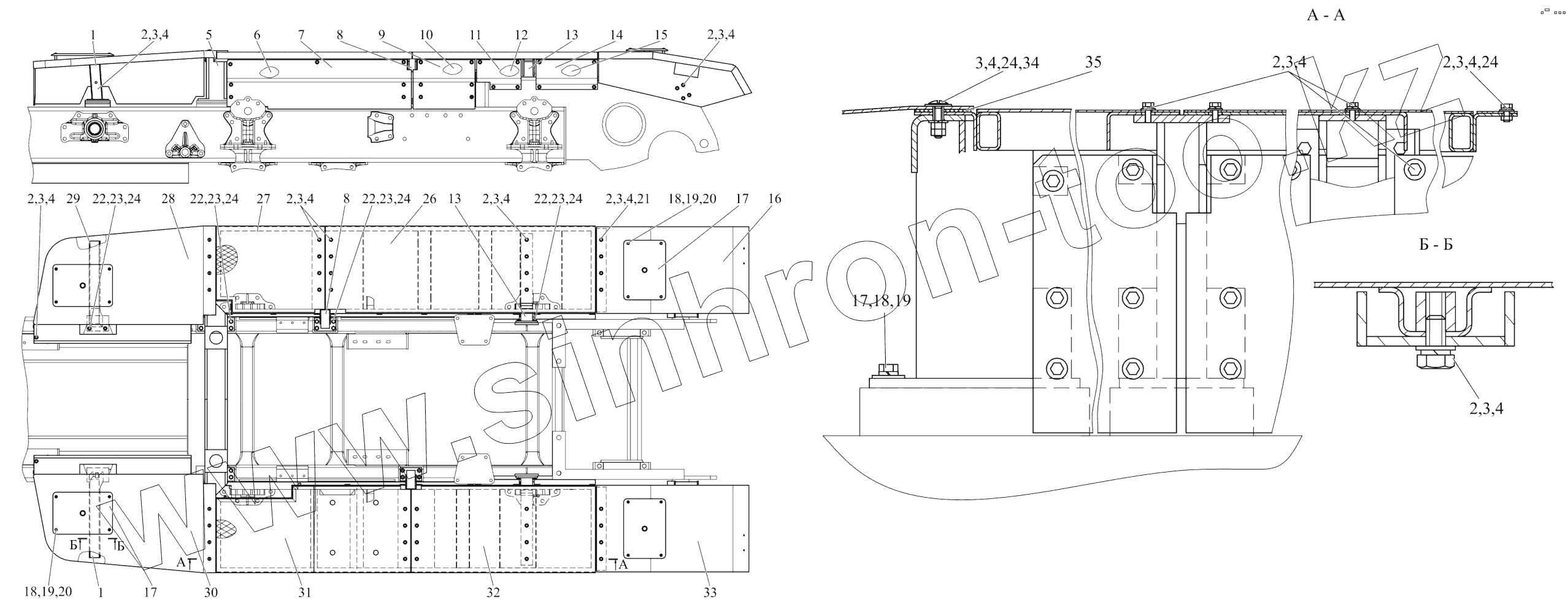

Каталог запасных частей к технике: МТЗ 1502. Крылья
1
1
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
4
5
6
7
8
8
9
10
11
12
13
13
14
15
16
17
17
17
18
18
18
19
19
19
20
20
21
22
22
22
22
23
23
23
23
24
24
24
24
24
24
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1502-8403005 | 1502-8403005 | Крылья | |
| 1 | 2103-8403210-01 | Кронштейн | |
| 2 | БолтM8-6gx16.88.35.019 | Болт M8-6gx16.88.35.019 | |
| 3 | ШайбаС8.01.019 | Шайба | |
| 4 | 4598166046 | Шайба 8Т | |
| 5 | 2103-8403340 | Опора | |
| 6 | 2103-8403014 | Зашивка | |
| 7 | 2103-8403320 | Зашивка | |
| 8 | 2103-8403300 | Кронштейн | |
| 9 | 2103-8403019 | Зашивка | |
| 10 | 2103-8403330 | Зашивка | |
| 11 | 2103-8403017-01 | Зашивка | |
| 12 | 2103-8403017 | Зашивка | |
| 13 | 2103-8403310 | Кронштейн | |
| 14 | 2103-8403018-01 | Зашивка | |
| 15 | 2103-8403018 | Зашивка | |
| 16 | 2103-8403265-01 | Крыло | |
| 17 | 2102-8403161 | Решетка | |
| 18 | БолтM6-6gx16.88.35.019 | Болт | |
| 19 | ШайбаС6.01.019 | Шайба | |
| 20 | 4598166045 | Шайба 6Т | |
| 21 | ГайкаM8-6H.6.019 | Гайка M8-6H.6.019 | |
| 22 | БолтM12-6gx30.88.35.019 | Болт | |
| 23 | ШайбаС12.01.019 | Шайба | |
| 24 | 4598166068 | Шайба 12ОТ | |
| 26 | 2103-8403270 | Крыло | |
| 27 | 2103-8403280 | Крыло | |
| 28 | 1502-8403230 | Крыло | |
| 29 | 2103-8403210 | Кронштейн | |
| 30 | 1502-8403240 | Крыло | |
| 31 | 2103-8403240 | Крыло | |
| 32 | 2103-8403255 | Крыло | |
| 33 | 2103-8403265 | Крыло | |
| 34 | 2103-8403006 | Винт | |
| 35 | 1802-8403013 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
